Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank

3 participants

Aller en bas

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Empty Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank

Message par tarsonis Sam 2 Avr 2016 - 9:45

Salut à tous !

Un tout petit post pour mettre - à nouveau- en évidence le fait que le montage en série d’accumulateurs est trompeur lors des tests de batteries, et pour savoir si au final, il faut jeter l’élément. Dans un second temps, je vous propose une bidouille accessible au plus grand nombre clind'oeil

Je profite également du post pour revenir sur les bases des circuits série/parallèle des piles et accus.

Les batteries d’accumulateurs sont souvent déclarées HS alors que seuls quelques éléments le sont réellement. On jette donc souvent beaucoup d’accumulateurs 18650 encore fonctionnels et qui auraient pu trouver une utilité. C’était déjà le cas avec les piles, qui remplissent les bennes avec environ 1/3 d’entre elles encore quasi neuves !
cf Fabriquer un testeur simple d'accus et de piles : récup de l'énergie dans les bacs à recyclage

Petit exemple avec deux batteries de 2007 de Laptop 7,5Ah déclarées HS : l’un ne tient pas sa charge plus de quelques minutes, l’autre a un contrôleur qui se met en défaut.

Nous allons essayer de retrouver le schéma de connexion de chaque élément. Comme la tension nominale de la batterie est de 11,1V et celle de chaque accu Li-ion de 3,7V, un coup d’oeil rapide permet de remarquer qu’il s’agit d’un montage mixant série/parallèle:

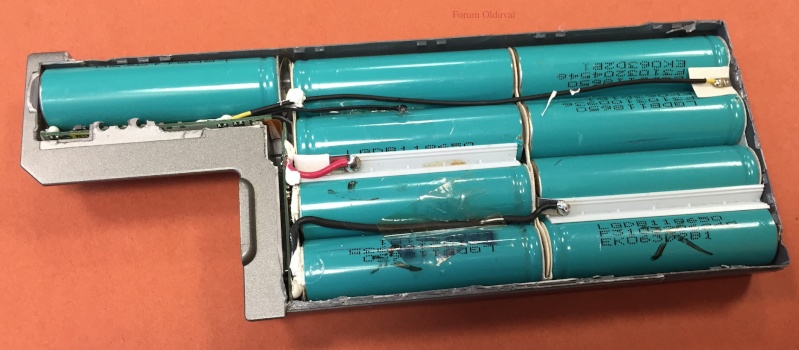

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Batter10
(ici celle qui ne tient pas sa charge)

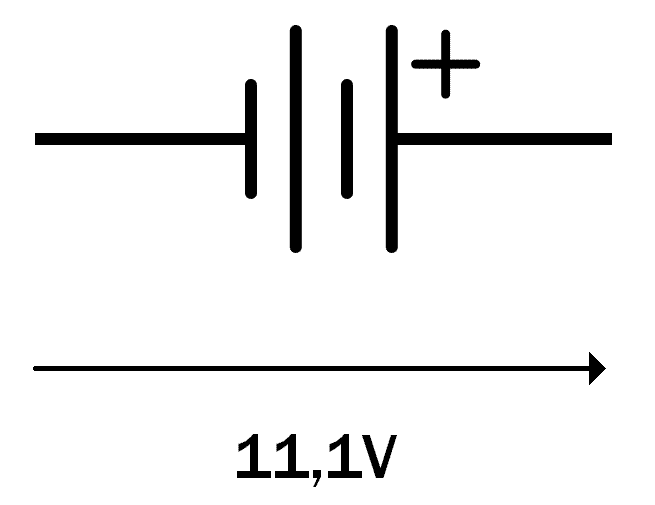

Le symbole d'une batterie d'accumulateurs :

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Captur10



L'unique moyen d'obtenir 11,1V de manière homogène avec des accus Li-ion de 3.7V est de relier en parallèle trois blocs de 3,7V.
En effet, mettre en série des accumulateurs (ou piles) additionne leurs tensions, mais pas leurs capacités.

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Serie10

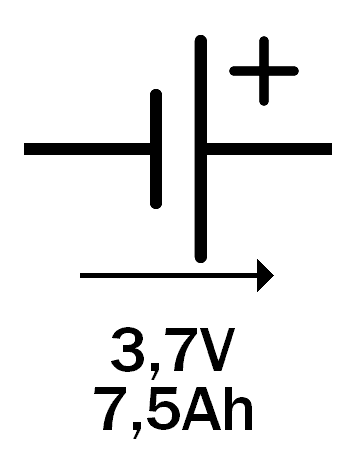

Donc chaque bloc a une capacité identique à celle de la batterie.

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Ah10



Chacun de ces blocs est composé de trois accus de 3,7V, ils ne peuvent être reliés à nouveau en série car cela additionnerait leurs tensions. Il sont donc reliés en parallèle, ce qui a pour effet d'additionner leurs capacités :

3 x X = 7,5. On en déduit que chaque accu a une capacité de 2,5Ah (ou 2500mAh).

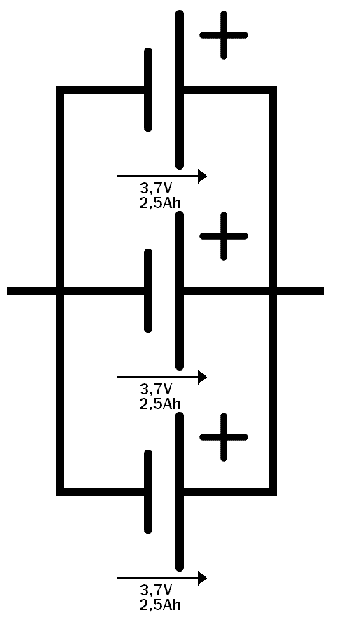

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Para10

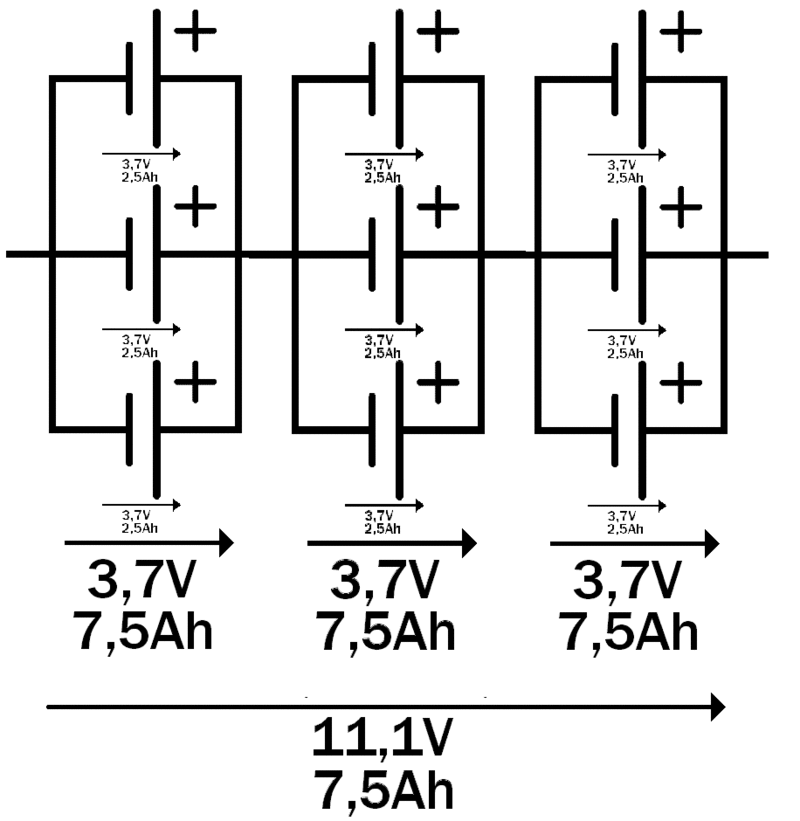

En récapitulant, nous avons donc trois blocs reliés en série et chacun de ces blocs est constitué de trois accumulateurs Li-ion 3.7V 2,5Ah reliés en parallèle.


Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Somme10

Concernant les générateurs de type pile, accumulateurs ou panneau solaires :
- En série nous additionnons leurs tensions en Volt V
- En parallèle nous additionnons leurs capacités en Ampère-heure Ah

Cette configuration est très pratique, mais a l'inconvénient de fusiller trois accus d'un coup si un seul est en défaut. En effet, les accumulateurs Li-ion se dégradent rapidement si leur tension de service descend en dessous de 2,4V. Si un accu du pack de trois entre en court circuit, sa tension chute très bas (moins de 1V), entraînant la décharge forcée des autres en parallèle.

Sur deux batteries qui ont presque dix ans et déclarées HS après plusieurs tests de recharge, nous avons 18 accumulateurs 18650 dont la tension sur charge (20Ω) :


Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Tensio10

6 estimés quasi neufs
3 encore bons (rechargeables)
6 qui seront difficiles à récupérer
3 complètement HS.

On comprend pourquoi la batterie avec les accus rouges se met en défaut de charge, puisque sa tension déchargée est de 6,1V (1,8V + 1,8V + 2,5 V) au lieu des 7,2V minimum attendus. De même la batterie vert se charge un peu, puisque sa tension min est de 8V (3,7 + 3,7 + 0,6 V), mais ne tiendra pas sa charge car le bloc de 0,6V n'a que quelques mAh de capacité.

Il y aurait de quoi refaire une batterie à partir de ces pièces détachées façon Eli Wallach dans Le Bon la brute est le truand. clind'oeil

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Giphy310


Je propose une bidouille très simple et quasi universelle : transformer votre PowerBank en Chargeur d'accumulateur Li-Ion.

C'est le montage que j'ai utilisé pour mon trek West Highland Way : La PB permet une recharge complète de smartphone, et se charge elle même en moins d'une heure sur une prise ou à peine plus en sortie solaire. Cela évite les longues charges incomplètes avec les powerbank de plus haute capacité.

Du coup, il est possible de permuter les accus pour faire tourner le stock.

La bête : un circuit usuel à quelques euros.

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Powerb10

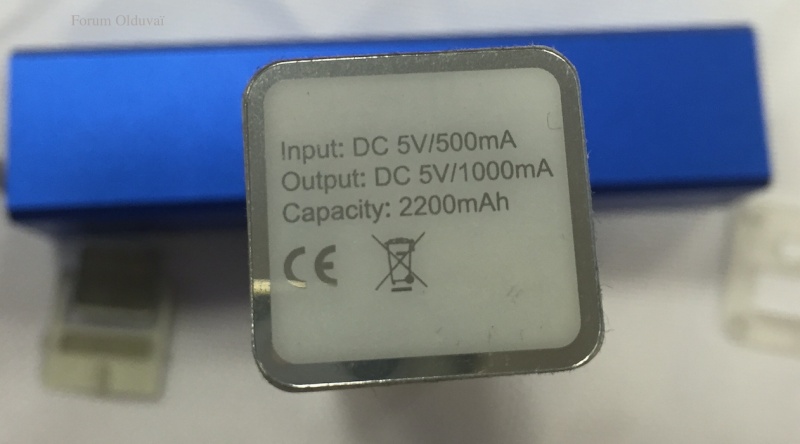

Annoncé 2200mAh de capacité :

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Law10

On s'aperçoit que c'est un beau mensonge, l'accu étant tagué 2000mAh clind'oeil

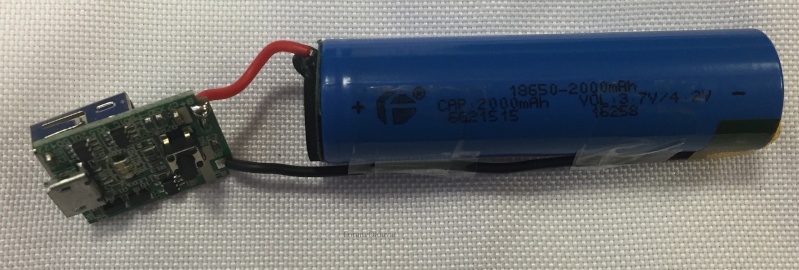

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Demont10


Dépiautage facile, et vue du morceau de cuivre qui permettra de faire le contact. Il faut faire court car il y a très peau de place autour de l'accu.


Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Boite10

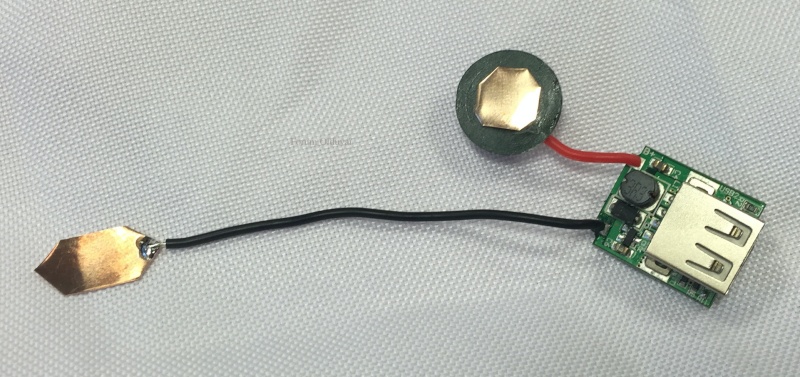

Bidouille finale :

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Bidoui10

Intégrée au boitier :

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Bidoui11

La seule mise en garde que je donne est de bien vérifier la polarité de l'accu. En général, les 18650 ont un renfoncement sur la borne +.

Premier accu chargé, prêt à servir clind'oeil

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Accu10

Les autres attendent leur recharge :

Récup des accumulateurs Li-ion 18650, tests et bidouillage de PowerBank Accus10


Voilà quelques notions d'électricité, avec une petite bidouille qui je l'espère rendra quelques services, ou au moins donnera quelques pas d'avance dans votre plan bug out énergétique.


BOns bidouillages à tous ! pouce
