Construction d'une arbaléte. Empty Construction d'une arbaléte.

Message par modl Mer 16 Déc 2009 - 20:17

Bonsoir à tous. J'arrive d'un post sur l'arbalète sur le forum VIP.
Je vais vous indiquer comment en fabriquer une relativement facilement.
Son problème (pour le moment), c'est un certain manque de puissance (l'arc fait moins de 80 livres, il en faut au moins 100 sur une arbalète vu les frottements).
On commence par tracer un gabarit en carton de l'arbrier.
Construction d'une arbaléte. 1_gaba10

Ensuite, on reporte sur une planche. Ici, c'est du pin de GSB, qualité médiocre...

Construction d'une arbaléte. 2_traa10
On perce des trous dans les angles, et on découpe à la scie sauteuse.

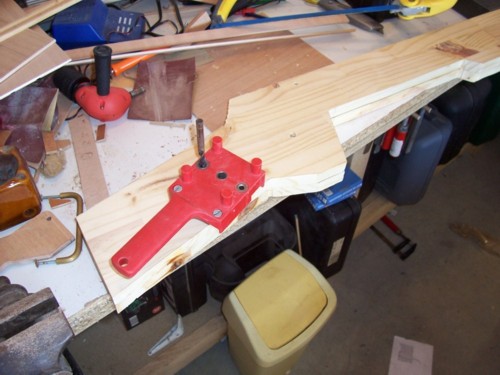

Il faut ensuite tourillonner les deux parties obtenues, qui vont
permettre de travailler correctement et de façon symétrique l'arbrier.
Construction d'une arbaléte. 3_tour10

Ensuite, on sort la défonceuse, une fraise droite et on creuse
l'emplacement de la détente. Ici, un système simple qui fait sortir la
corde d'une saignée.
Construction d'une arbaléte. 5_dafo10

Quelqu'un pourrait-il m'indiquer comment joindre l'image directement dans le post ??? J'ai du mal moi-même à me suivre...

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par tarsonis Mer 16 Déc 2009 - 20:30

(Edition de ton post terminée)
Quelqu'un pourrait-il m'indiquer comment joindre l'image directement dans le post ??? J'ai du mal moi-même à me suivre...
Salut !
Pour mettre une image dans un post, il faut cliquer sur l'image Construction d'une arbaléte. Insertimage et entrer l'adresse de ton image. Quand tu stocke sur certains serveurs, il faut l'adresse en clair (souvent donnée en même temps), et non une adresse php (style ?7515...). Sinon, quand ton image s'affiche sur l'hébergeur, tu cliques droit dessus et fait 'copier l'adresse de l'image', pour la coller dans la case ici. clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Distant Pulsar - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 10749
Age : 37
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Rammstein Mer 16 Déc 2009 - 21:24

@modl

Finalement, tu inities le fil toi-même ! Pour réduire les frottements, il faut IMPERATIVEMENT utiliser de la cire de pont. C'est une cire dont on enduit le pont et la portion de corde en frottement avec le pont.

Ayant suivi ton fil sur DM, la seule faiblesse que je vois dans ta construction c'est l'arc.

Rammstein
Rammstein
Rammstein
Membre fondateur

Masculin Nombre de messages : 8153
Localisation : Allemagne
Date d'inscription : 07/11/2006

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par hunter Mer 16 Déc 2009 - 21:27

j'attend avec impatience la suite de ton tuto.
pour la puissance, il faut que tu arrive a un minimun de 90/100 lbs pour pouvoir prétendre de pouvoir chasser avec... l'arc necessite moins de puissance grace aux fleches qui ont une énergie cynétique beaucoup plus performante en action de chasse.
lorsque tu l'aurra fini, va chez un pro de l'archerie pour qu'il te la "pese", je serais tres intérresser de conaitre tes resultats.
au plaisir de te lire.

hunter
Membre

Masculin Nombre de messages : 14
Date d'inscription : 30/11/2009

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Mer 16 Déc 2009 - 21:42

Je continuerai sans doute demain matin. L'arc est en effet la faiblesse de cette arbalète (moins de 80# : on arme facilement à la main !!!), mais je l'ai surtout bricolé pour valider le concept de détente. La prochaine aura un arc plus costaud.
On peut avoir au moins 85# avec du rotin (j'en ai une qui a fait ce poids).
Merci à Tarsonis pour l'info : je vais essayer (mais moi et le oueb, ça fait deux...).

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Da Jeu 17 Déc 2009 - 9:15

Je suis curieux de voir la réalisation de l'arc. Un petit acier ressort avec une trempe légère et un bon revenu ?
Da
Da
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 3071
Localisation : BZH - 56
Emploi : Artisan en informatique et ferronerie
Date d'inscription : 03/06/2009

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Rammstein Jeu 17 Déc 2009 - 10:37

Les lattes d'un sommier ?

Rammstein
Rammstein
Rammstein
Membre fondateur

Masculin Nombre de messages : 8153
Localisation : Allemagne
Date d'inscription : 07/11/2006

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par tarsonis Jeu 17 Déc 2009 - 10:48

Rammstein a écrit:Les lattes d'un sommier ?

Rammstein

Certains ont bien réussi à réaliser une copie d'un violon Stradivarius à partir des lattes de son plancher Construction d'une arbaléte. 928927

Autrement, l'arc me fait penser aux anciens amortisseurs à lames :
Construction d'une arbaléte. 4146647153

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Distant Pulsar - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 10749
Age : 37
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 15:44

On peut faire un arc d'arbalète avec des ressorts, mais la puissance peut-être monstreuse !!!
Et il faut le travailler sans détremper la lame, pas simple...
Je fais mes arcs en rotin. Les prochains seront en bois de pays, mais demande un peu de travail.
Pour le post, mon DD me fait une farce et à cacher mes photos je ne sais où...
Je cherche...

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Da Jeu 17 Déc 2009 - 16:57

Et il faut le travailler sans détremper la lame, pas simple...
=> éviter de chauffer l'acier, il faut donc le refroidir très régulièrement lors de la découpe, ou bien carrément, faire un travail de forge comme pour une lame de couteau (recuit, mise en forme, recuit de détente, trempe, et revenu). Enfin là, je parle surtout en théorie.
Da
Da
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 3071
Localisation : BZH - 56
Emploi : Artisan en informatique et ferronerie
Date d'inscription : 03/06/2009

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 18:17

(insertion des photos terminée-tarsonis)

Bon, j'arrive pas à mettre directement les images.
Ca fait une demi-heure que j'essaie, ça foire...
Je vais donc continuer comme avant, si un modo peut les mettre directement, ça facilitera la lecture de tout le monde...
Pour défoncer correctement, je me suis bricolé des gabarits simples : un tasseau sur une planchette en CTP de 3,6mm, on passe la défonceuse et on est sûr du coup d'avoir le bon gabarit !!!
Construction d'une arbaléte. 6_gaba12

Ensuite, avec une fraise à 45°, on peut s'occuper du "rail" de guidage de l'arbalète.


Voilà
le système de détente que j'ai prévu; tiré de Webarcherie. Ca va du
très simple, comme celui-ci, au super-méga compliqué, comme d'autres...
Construction d'une arbaléte. Post-910
Pour
ça, j'ai contrecollé 4 épaisseurs de CTP de 3,6mm, à la colle blanche.
Quand c'est sec, on perce le trou (6,5mm pour laisser un peu de jeu),
on coupe et on ponce.

Construction d'une arbaléte. 11_dat10

On procéde donc par essai...
Construction d'une arbaléte. 12_dat10

Construction d'une arbaléte. 13_dat10
Ensuite, grâce à l'assemblage à blanc, par tourillon, on peut vérifier "en vrai". L'axe est du tourillon de hêtre de 6mm.

Construction d'une arbaléte. 14_dat10
et quand on "tire"...

Construction d'une arbaléte. 15_dat10

De toute façon, faudra ajuster peu à peu... Gardez la poncette au chaud !!!

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 18:47

Merci à Tarsonis pour compenser le boulet informatique que je suis...
Ensuite, collage (bête colle blanche, périmée en plus !!!).
Construction d'une arbaléte. 9_coll11
Construction d'une arbaléte. 10_col11
Ensuite, on détoure l'arbrier à la scie sauteuse, histoire d'alléger tout ça. J'ai voulu une arbalète avec une crosse, qui permette une visée "classique"...
Construction d'une arbaléte. 16_dat11


Dernière édition par modl le Jeu 17 Déc 2009 - 19:07, édité 1 fois

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 18:52

(edit des images; pas de soucis, il faut un temps d'adaptation pour tout clind'oeil tarsonis)
On va maintenant fabriquer l'étrier pour l'armement, à base de CTP de 3,6mm (oui, je sais, mais j'avais une grosse chute à rentabiliser !!! Very Happy ).
On coupe des bandes de 3 ou 4 cm de large
Construction d'une arbaléte. 17_atr10
On prépare un gabarit avec des tourillons
Construction d'une arbaléte. 18_atr10
On recommence une deuxième fois pour avoir les deux côtés !!!

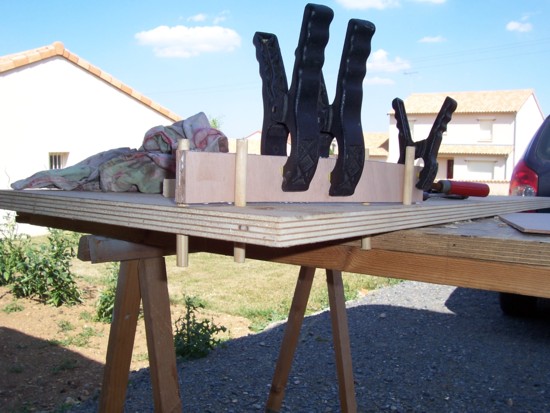

Une autre vue du gabarit, peut-être plus explicite
Construction d'une arbaléte. 19_atr10
Ensuite, on peut assembler avec un bout de tasseau qui va servir pour poser le pied. Il est collé, avec un renfort (du tourillon de 6mm de diamètre, chute de l'axe de la détente !!!).
Construction d'une arbaléte. 24_atr10
L'arbrier subira une défonce pour que l'étrier s'intégre bien.

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 18:56

Ensuite, je voulais pouvoir coincer facilement les carreaux, et pouvoir aussi "viser" (quoi que cet aspect est toujours pas réglé, mais j'ai des idées pour la prochaine).
On va donc construire un "calle-carreau-viseur" suivant le modéle ci-dessous :
Construction d'une arbaléte. 21_coi10
Pour ça, on utilise les chutes de découpe de l'arbrier, qu'on coupe-ponce pour qu'il puisse s'adapter comme il faut sur l'arbrier.
Les photos sont pouraves, désolé... Crying or Very sad
Construction d'une arbaléte. 21_coi11
Il est démontable, et le ressort pour coincer est pris aussi dans les vis qui vont bien. Le coinceur est une fourchette de collectivité, qui s'est enfuit en se cachant dans ma poche, et qui s'est sacrifiée pour la bonne cause...
On peut ensuite fixer le tout sur l'arbrier
Construction d'une arbaléte. 23_coi10

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 19:01

Yes !!!
J'ai compris pour les images !!!
On peut ensuite envisager de fignoler un peu l'arbrier, et faire les essais définitifs pour l'étrier
Construction d'une arbaléte. 26_atr10
Pour l'arc, j'ai pas de photo. C'est un morceau de rotin d'environ 38mm de diamètre, sur 1,1m de long. Pas assez de diamètre, pas assez de reflex... Et pas assez puissant de toute façon !!! Mais j'y travaille...
On va ensuite faire des carreaux. Du tourillon de hêtre (pas le mieux, pas mais autre chose dans mes GSB...) de 10mm pour le fut, et une pointe métallique. Pour ça, j'ai pris du rond de fer de 10mm, qu'on perce au centre, on passe un coup de tareau, et on a un pas de vis de 5mm. On boulonne un boulon (!!!) dedans, on coupe la tige filetée, on met tout ça dans le mandrin d'une perceuse, on sort la meuleuse et on meule jusqu'à avoir ça
Construction d'une arbaléte. 27_poi10

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 19:04

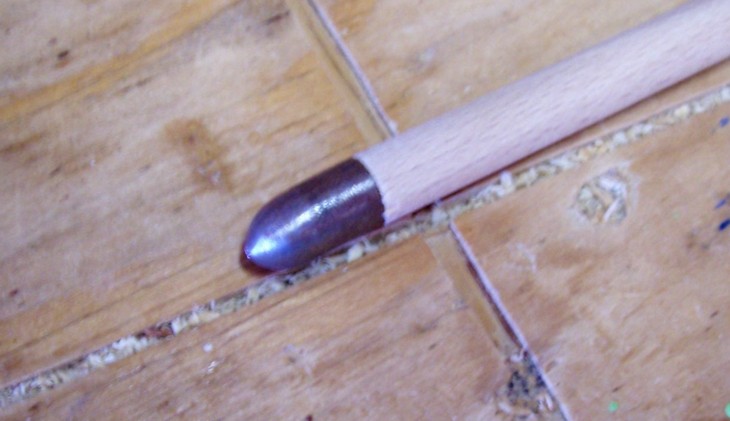

On perce un trou dans le fut, on colle (à l'époxy lente, la bleue) la pointe
Construction d'une arbaléte. 29_car10
On met ensuite des plumes (de chez D4, mais j'ai l'impression qu'ils n'en vendent plus !). J'ai fait 6 carreaux comme ça. Pour info, la pointe n'est pas assez pointue, mais c'est les premières que je faisais. Si vous faites des carreaux, mettez-les pointus !!!
Construction d'une arbaléte. 30_car10
La suite tout à l'heure !!!

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 20:56

Il faut ensuite fabriquer une corde pour l'arbalète. J'utilise du lin de GSB. La coutume en archerie, c'est de prendre 4 fois la puissance de l'arc, histoire d'avoir de la marge. Ici, j'utilise la méthode dite "Pédro" du nom de celui qui me l'a montré. On tend donc la ficelle, sur 2,5 fois la longueur. Ici, j'ai fait 8 aller-retour.
Construction d'une arbaléte. 36_cor10
On cire abondamment la corde, avec de la cire d'abeille standart.
Construction d'une arbaléte. 39_cor10

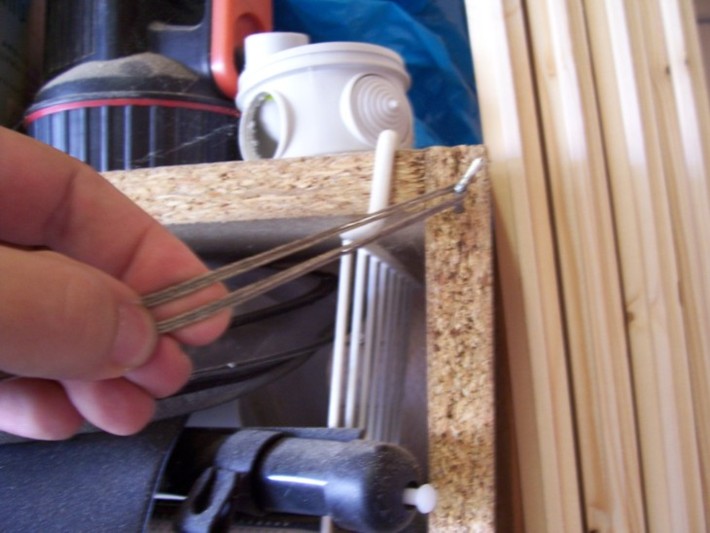

Cette photo histoire qu'on voit bien le principe
Construction d'une arbaléte. 38_cor10

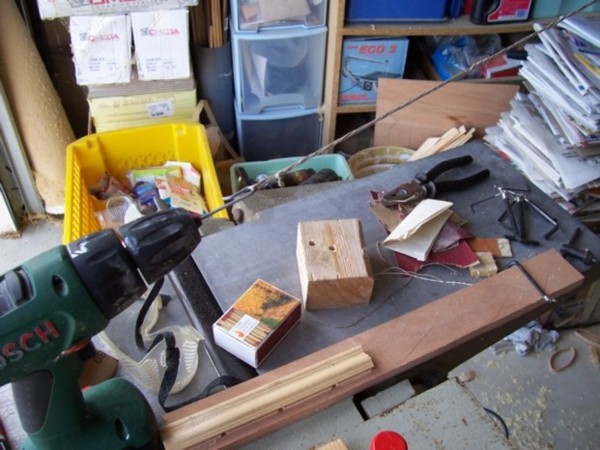

Ensuite, on sort sa visseuse (ou ça chignole si on n'a pas d'électricité). J'ai un crochet (récup d'une toiture en ardoise) qui me sert pour cet usage
Construction d'une arbaléte. 41_vis10

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 21:05

Et on visse, pour ma part dans le sens des aiguilles d'une montre. On tourne, on tourne... Quand le toron commence à s'épaissir, on arrête, on dégage le crochet et on va accrocher le bout à la pointe fixe (on divise la corde en deux en somme).
Construction d'une arbaléte. 42_cor10
On met la boucle dans le crochet, et on visse en sens inverse !!!
Construction d'une arbaléte. 43_moi10
On se retrouve au bout de quelques dizaines de tours avec une corde solide et épaisse.
Construction d'une arbaléte. 44_cor10
Ici, le lin résiste en moyenne à 14 kg. 16 brins vous donnent donc une résistance théorique de 224 kg, soit 200 kg si on compte les bizarreries du lin.
Il faut ensuite faire les boucles de la corde : pour celà, on va passer le bout dans le toron, comme sur la photo
Construction d'une arbaléte. 45_pre11

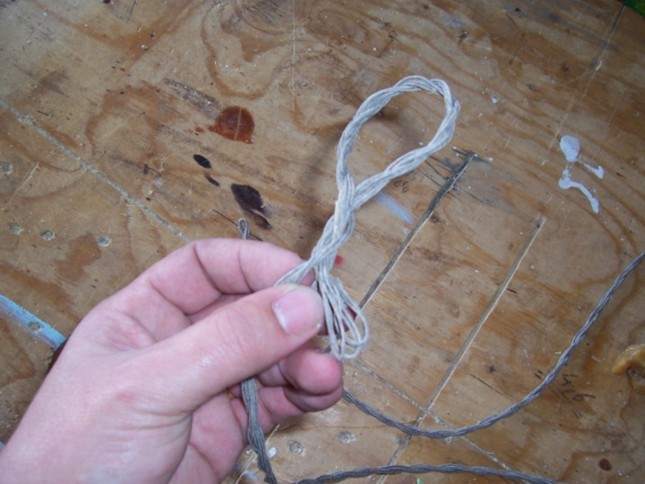

Ensuite, on repasse à l'envers
Construction d'une arbaléte. 46_deu10
Et quand c'est terminé, on passe toute la corde dans le bout : la boucle est bouclée, et ne peut se défaire. Faut quand même recommencer pour l'autre bout de la corde !!!
Construction d'une arbaléte. 47_blo10

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Jeu 17 Déc 2009 - 23:30

Pour terminer, une photo de l'arbalète finie. Elle a juste été passée à l'huile de lin
L'arc n'est pas assez puissant... Sad Ca sera pour la prochaine...
Construction d'une arbaléte. 50_hui10

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Invité Ven 18 Déc 2009 - 7:28

Excellent Modl,
Ca donne envie de passer, quelques heures à l'atelier.
Merci.

Invité
Invité


Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Da Ven 18 Déc 2009 - 9:34

Superbe. Bravo pour le boulot clind'oeil.
Da
Da
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 3071
Localisation : BZH - 56
Emploi : Artisan en informatique et ferronerie
Date d'inscription : 03/06/2009

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par modl Ven 18 Déc 2009 - 9:43

Très sincérement, la seule vraie difficulté de l'arbalète, ben c'est l'arc !!! Et en plus, comme je l'ai raté, je peux en parler facilement !!! Si vous savez vous servir normalement d'une défonceuse, c'est sans problème.
Je sais que je vais refaire un arc beaucoup plus puissant, en rotin toujours, histoire de taper dans les 100 livres au moins. Ce qui m'importe, c'est d'avoir un tir direct à au moins 25 mètres.
Pour le reste, puis-je rappeler que la chasse à l'arbalète est interdite en France, et que ça reste quand même un jouet très dangereux... à réserver aux adultes Smile

modl
Membre Premium

Masculin Nombre de messages : 611
Age : 55
Localisation : POITOU
Loisirs : tir à l'arc, bricolage...
Date d'inscription : 18/05/2008

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Da Ven 18 Déc 2009 - 10:00

SI je puis me permettre, la plupart des arbalètes que j'ai pu voir, anciennes ou nouvelles, avait un arc en acier (ou fibre de carbone pour les + moderne).
Je pense qu'il n'y a pas de mystère, avec un arc aussi court, le bois n'est amha pas la bonne solution, sauf pour les arbalète à répétition, qui ne privilégient pas la puissance (bambou ?).

Mes 2 sous...
Da
Da
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 3071
Localisation : BZH - 56
Emploi : Artisan en informatique et ferronerie
Date d'inscription : 03/06/2009

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Rammstein Ven 18 Déc 2009 - 10:22

Il y a également l'option de bidouiller un arc "composite" (ou s'en approchant) avec des lamelles de bois entrecollées à la résine époxy.

Rammstein
Rammstein
Rammstein
Membre fondateur

Masculin Nombre de messages : 8153
Localisation : Allemagne
Date d'inscription : 07/11/2006

Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Invité Ven 18 Déc 2009 - 10:30

Citation Modl:
"Les prochains seront en bois de pays".


Question: Envisage tu, d'utiliser une cintreuse ou un gabarit multicourbes pour "modeler", ton bois?
Faut t'il immerger le bois avant cintrage?
Le fréne est t'il une essence adaptée a cet usage?

Merci, d'avance.
Sempervirens

Invité
Invité


Revenir en haut Aller en bas

Construction d'une arbaléte. Empty Re: Construction d'une arbaléte.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
