[Bidouille] Un connecteur de piles DIY universel
Salut à tous !
En préparant plusieurs montages électroniques, j'ai pesté à de nombreuses reprises sur les connecteurs de piles qui me faisaient sans arrêt défaut.
Ainsi, en testant la possibilité d'alimenter un circuit avec plusieurs formats de piles, du AAA au D, j'ai créé une petite bidouille qui permet de s'affranchir des connexions temporaires réalisées à grand renfort de scotch...et qui génèrent le plus souvent bon nombres de problèmes pénibles à résoudre.
![[Bidouille] Un connecteur de piles DIY universel 17_con11](https://i.servimg.com/u/f21/14/81/91/98/17_con11.jpg)
L'idée est simple : plutôt que de scotcher à la Mac Gyver, on va réaliser la liaison avec un élément très collant : l'aimant !
Nous avons autour de nous un grand nombre d'appareils qui contiennent des aimants métalliques, donc qui peuvent à la fois coller aux métaux ferreux et conduire le courant électrique.
Les plus communs proviennent des disques durs, au néodyme :
![[Bidouille] Un connecteur de piles DIY universel 01_aim10](https://i.servimg.com/u/f21/14/81/91/98/01_aim10.jpg)
Mais ils sont souvent trop puissants, en se fixant sur n'importe quoi tout en étant très difficiles à décoller.
Il y a un autre appareil qui en contient deux, en format plus petit donc plus adapté à la petite électronique de fortune : le lecteur/graveur DVD/CD, qui a une durée de vie limitée, et se fait de plus en plus obsolète face aux mémoires de masse actuelles, si bien qu'ils sont entassés en nombre dans les déchetteries; en voici un exemple :
![[Bidouille] Un connecteur de piles DIY universel 09_dvd11](https://i.servimg.com/u/f21/14/81/91/98/09_dvd11.jpg)
La hauteur de la lentille est réglée précisément par une bobine se déplaçant dans un champ magnétique, réalisé par deux puissants aimants néodyme. L'ensemble se situe sur le bloc optique qui se déplace le long de deux rails :
![[Bidouille] Un connecteur de piles DIY universel 12_tet11](https://i.servimg.com/u/f21/14/81/91/98/12_tet11.jpg)
Vue du bloc démonté, et des deux aimants :
![[Bidouille] Un connecteur de piles DIY universel 14_aim10](https://i.servimg.com/u/f21/14/81/91/98/14_aim10.jpg)
Quelques autres morceaux qui feront partie d'autres projets : les diodes laser (visibles et puissantes dans le cas d'un graveur DVD), et des lentilles.
![[Bidouille] Un connecteur de piles DIY universel 14_par10](https://i.servimg.com/u/f21/14/81/91/98/14_par10.jpg)
Ces aimants sont recouverts par galvanoplastie d'une couche métallique inoxydable, facilement soudable, et relativement résistante.
![[Bidouille] Un connecteur de piles DIY universel 02_aim10](https://i.servimg.com/u/f21/14/81/91/98/02_aim10.jpg)
Il arrive qu'elle se décolle si on arrache vraiment fort deux aimants entre eux (par exemple si l'on essaye de désolidariser l'aimant de disque dur de son support). Mais ce n'est pas gênant puisque l'amalgame de néodyme peut également être soudé.
![[Bidouille] Un connecteur de piles DIY universel 16_sou10](https://i.servimg.com/u/f21/14/81/91/98/16_sou10.jpg)
La connexion semble en apparence lâche, mais ceux qui ont déjà manipulé les aimants néodyme savent que le contact est vraiment collant. On peut secouer le montage, il n'y a pas de déconnexion.
![[Bidouille] Un connecteur de piles DIY universel 03_pil10](https://i.servimg.com/u/f21/14/81/91/98/03_pil10.jpg)
Quelques tests avec le montage que vous connaissez déjà :
Chapitre Trois : Le Voleur de Joules
Il s'agit d'un test préliminaire pour une autre nouvelle radioactive.
Avec une pile AAA (LR03) :
![[Bidouille] Un connecteur de piles DIY universel 05_aaa10](https://i.servimg.com/u/f21/14/81/91/98/05_aaa10.jpg)
Au format AA (LR06 en pile) sur accu NiMH :
![[Bidouille] Un connecteur de piles DIY universel 15_nim10](https://i.servimg.com/u/f21/14/81/91/98/15_nim10.jpg)
Au format C (LR14) :
![[Bidouille] Un connecteur de piles DIY universel 06_c10](https://i.servimg.com/u/f21/14/81/91/98/06_c10.jpg)
Et le format D (LR20) en accu, pour illustrer l'aspect ferreux des bornes.
![[Bidouille] Un connecteur de piles DIY universel 07_d_n10](https://i.servimg.com/u/f21/14/81/91/98/07_d_n10.jpg)
Et en alcalin :
![[Bidouille] Un connecteur de piles DIY universel 08_d10](https://i.servimg.com/u/f21/14/81/91/98/08_d10.jpg)

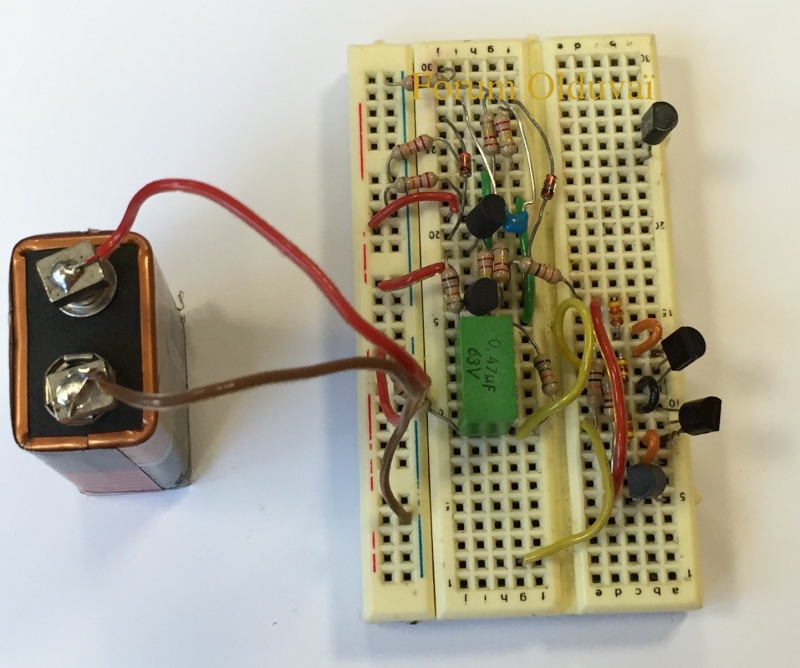

Pompon sur le gâteau, cela fonctionne bien en 9V 6F22, dont le connecteur usuel pose un paquet de soucis de faux-contacts.
![[Bidouille] Un connecteur de piles DIY universel 04_9v10](https://i.servimg.com/u/f21/14/81/91/98/04_9v10.jpg)
Bons bidouillages à tous !
En préparant plusieurs montages électroniques, j'ai pesté à de nombreuses reprises sur les connecteurs de piles qui me faisaient sans arrêt défaut.
Ainsi, en testant la possibilité d'alimenter un circuit avec plusieurs formats de piles, du AAA au D, j'ai créé une petite bidouille qui permet de s'affranchir des connexions temporaires réalisées à grand renfort de scotch...et qui génèrent le plus souvent bon nombres de problèmes pénibles à résoudre.
![[Bidouille] Un connecteur de piles DIY universel 17_con11](https://i.servimg.com/u/f21/14/81/91/98/17_con11.jpg)
L'idée est simple : plutôt que de scotcher à la Mac Gyver, on va réaliser la liaison avec un élément très collant : l'aimant !
Nous avons autour de nous un grand nombre d'appareils qui contiennent des aimants métalliques, donc qui peuvent à la fois coller aux métaux ferreux et conduire le courant électrique.
Les plus communs proviennent des disques durs, au néodyme :
![[Bidouille] Un connecteur de piles DIY universel 01_aim10](https://i.servimg.com/u/f21/14/81/91/98/01_aim10.jpg)
Mais ils sont souvent trop puissants, en se fixant sur n'importe quoi tout en étant très difficiles à décoller.
Il y a un autre appareil qui en contient deux, en format plus petit donc plus adapté à la petite électronique de fortune : le lecteur/graveur DVD/CD, qui a une durée de vie limitée, et se fait de plus en plus obsolète face aux mémoires de masse actuelles, si bien qu'ils sont entassés en nombre dans les déchetteries; en voici un exemple :
![[Bidouille] Un connecteur de piles DIY universel 09_dvd11](https://i.servimg.com/u/f21/14/81/91/98/09_dvd11.jpg)
La hauteur de la lentille est réglée précisément par une bobine se déplaçant dans un champ magnétique, réalisé par deux puissants aimants néodyme. L'ensemble se situe sur le bloc optique qui se déplace le long de deux rails :
![[Bidouille] Un connecteur de piles DIY universel 12_tet11](https://i.servimg.com/u/f21/14/81/91/98/12_tet11.jpg)
Vue du bloc démonté, et des deux aimants :
![[Bidouille] Un connecteur de piles DIY universel 14_aim10](https://i.servimg.com/u/f21/14/81/91/98/14_aim10.jpg)
Quelques autres morceaux qui feront partie d'autres projets : les diodes laser (visibles et puissantes dans le cas d'un graveur DVD), et des lentilles.
![[Bidouille] Un connecteur de piles DIY universel 14_par10](https://i.servimg.com/u/f21/14/81/91/98/14_par10.jpg)
Ces aimants sont recouverts par galvanoplastie d'une couche métallique inoxydable, facilement soudable, et relativement résistante.
![[Bidouille] Un connecteur de piles DIY universel 02_aim10](https://i.servimg.com/u/f21/14/81/91/98/02_aim10.jpg)
Il arrive qu'elle se décolle si on arrache vraiment fort deux aimants entre eux (par exemple si l'on essaye de désolidariser l'aimant de disque dur de son support). Mais ce n'est pas gênant puisque l'amalgame de néodyme peut également être soudé.
![[Bidouille] Un connecteur de piles DIY universel 16_sou10](https://i.servimg.com/u/f21/14/81/91/98/16_sou10.jpg)
La connexion semble en apparence lâche, mais ceux qui ont déjà manipulé les aimants néodyme savent que le contact est vraiment collant. On peut secouer le montage, il n'y a pas de déconnexion.
![[Bidouille] Un connecteur de piles DIY universel 03_pil10](https://i.servimg.com/u/f21/14/81/91/98/03_pil10.jpg)
Quelques tests avec le montage que vous connaissez déjà :
![[Bidouille] Un connecteur de piles DIY universel Empty](https://2img.net/i/fa/empty.gif)

Il s'agit d'un test préliminaire pour une autre nouvelle radioactive.

Avec une pile AAA (LR03) :
![[Bidouille] Un connecteur de piles DIY universel 05_aaa10](https://i.servimg.com/u/f21/14/81/91/98/05_aaa10.jpg)
Au format AA (LR06 en pile) sur accu NiMH :
![[Bidouille] Un connecteur de piles DIY universel 15_nim10](https://i.servimg.com/u/f21/14/81/91/98/15_nim10.jpg)
Au format C (LR14) :
![[Bidouille] Un connecteur de piles DIY universel 06_c10](https://i.servimg.com/u/f21/14/81/91/98/06_c10.jpg)
Et le format D (LR20) en accu, pour illustrer l'aspect ferreux des bornes.
![[Bidouille] Un connecteur de piles DIY universel 07_d_n10](https://i.servimg.com/u/f21/14/81/91/98/07_d_n10.jpg)
Et en alcalin :
![[Bidouille] Un connecteur de piles DIY universel 08_d10](https://i.servimg.com/u/f21/14/81/91/98/08_d10.jpg)
Pompon sur le gâteau, cela fonctionne bien en 9V 6F22, dont le connecteur usuel pose un paquet de soucis de faux-contacts.
![[Bidouille] Un connecteur de piles DIY universel 04_9v10](https://i.servimg.com/u/f21/14/81/91/98/04_9v10.jpg)
Bons bidouillages à tous !

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas
甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis- Administrateur
-
Nombre de messages : 10488
Age : 36
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008
Re: [Bidouille] Un connecteur de piles DIY universel
haaaa un joule thief vert!!!!!!!

________________________________________________________


bricolo- Membre Premium
-
Nombre de messages : 784
Age : 72
Localisation : RPLOB
Emploi : retraité a plein temps
Loisirs : tout ce qui est gratuit
Date d'inscription : 19/01/2012
Re: [Bidouille] Un connecteur de piles DIY universel
Tiens c'est marrant, je viens de tomber là dessus et je me demandais si c'était un Joule Thief
http://www.pcworld.com/article/2928997/batteriser-is-a-250-gadget-that-extends-disposable-battery-life-by-800-percent.html
En gros, un bidule métallique qui connecte les deux bornes d'une pile et qui permettrait d'en utiliser les 80% qui sont généralement gâchés.
http://www.pcworld.com/article/2928997/batteriser-is-a-250-gadget-that-extends-disposable-battery-life-by-800-percent.html
En gros, un bidule métallique qui connecte les deux bornes d'une pile et qui permettrait d'en utiliser les 80% qui sont généralement gâchés.
Wanamingo- Animateur
-
Nombre de messages : 1392
Date d'inscription : 27/07/2011
Re: [Bidouille] Un connecteur de piles DIY universel
Putain d'idée géniale Tarsonis.
Je sais déjà sur quoi je vais l'utilisé, j'arrivais jamais à faire une connexion ''correct'' et stable sur mon montage (appareil trop petit).
Merci a toi
Je sais déjà sur quoi je vais l'utilisé, j'arrivais jamais à faire une connexion ''correct'' et stable sur mon montage (appareil trop petit).
Merci a toi

________________________________________________________
On hérite pas de la terre de nos parents, on l'emprunte a nos enfants.
Un peuple qui est près a cédez un peu de libérer pour plus de sécurité, ne mérite n'y l'un, n'y l'autre et finira par perdre les deux. Thomas jefferson.
Pas capable est mort hier, il s'essaye est né ce matin.
argoth- Animateur
-
Nombre de messages : 3376
Date d'inscription : 16/08/2010
Re: [Bidouille] Un connecteur de piles DIY universel
Merci !

J'ai pensé utiliser la diode laser du graveur, afin de s'amuser un peu à tatouer du bois et du plastique, mais cela demandait un transistor un peu plus "punchy"bricolo a écrit:haaaa un joule thief vert!!!!!!!

Oui, c'est une version miniaturisée de l'engin. On remarque que l'essentiel de l'encombrement tient sur les bobines, c'était donc le défi de miniaturisation pour arriver à une épaisseur tolérable. C'est très ingénieux pour tous les appareils relativement peu gourmand, mais qui nécessitent une tension minimale trop importante....ce qui remplit nos bennes à piles prématurément.Wanamingo a écrit:Tiens c'est marrant, je viens de tomber là dessus et je me demandais si c'était un Joule Thief
http://www.pcworld.com/article/2928997/batteriser-is-a-250-gadget-that-extends-disposable-battery-life-by-800-percent.html
En gros, un bidule métallique qui connecte les deux bornes d'une pile et qui permettrait d'en utiliser les 80% qui sont généralement gâchés.
________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas
甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis- Administrateur
-
Nombre de messages : 10488
Age : 36
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008
Re: [Bidouille] Un connecteur de piles DIY universel
Pour la postérité, post pdfisé sur http://oldu.fr/elec/Connecteur.de.piles.DIY.universel_par_tarsonis.pdf

Re: [Bidouille] Un connecteur de piles DIY universel
Merci Logan pour le taf, toujours de grande qualité !
