La ventilation dans un abri antiatomique
Bonjour à tous,
C’est mon tout premier post j’espère que vous serez sage
!
Je viens vers vous pour obtenir quelques informations concernant mon projet de création de bunker sur mon terrain.
Pour vous présenter un peu le contexte : j’ai récemment fait l’acquisition d’une propriété avec mon épouse en Auvergne (notre magnifique région natale).
Se situe sur cette propriété une cave située à quelques mètres de la maison. Elle est d’accès plutôt aisé, une simple échelle est apposée pour le moment il s’agira de tout rénover mais je construis mon projet depuis maintenant des mois.
Cette cave fait approximativement 22m², elle servait principalement au stockage de vin et de fromage (si j’en crois les restes au sol^^) !
Je compte renforcer cette cave, l’habiliter pour y faire un véritable bunker. Mes plans sont bien avancés mais je souhaiterais obtenir des informations cruciales concernant la ventilation de cette pièce : en effet j’ai beau travailler sur beaucoup d’aspects techniques du futur bunker j’ai du mal avec cette partie et c’est une partie absolument fondamentale donc je voudrais avoir vos idées.
Voilà où j’en suis pour le moment : mon abri sera construit en 3 pièces, la première celle dans laquelle on descend par l’échelle qui sera un SAS d’entrée amènera sur 2 pièces : à droite une petite pièce composée d’un groupe électrogène. A gauche la pièce principale.
Je compte installer dans cette pièce principale une unité de filtration d’air NBC, j’ai trouvé quelques modèles auprès d’un marchand suisse qui ont l’air très solide mais j’ai besoin de comprendre comment installer la suite car c’est un peu flou pour moi :
- Je dois faire rentrer de l’O²
- Je dois faire sortir les gaz du générateur,
- Je dois faire sortir le CO² de ma pièce principale.
J’ai basé mon travail et mes plans sur les produits vendus par la société Atlas Shelters, je suis un fan de leur boulot. Cependant je ne suis pas expert en ventilation et j’avoue être un peu perdu quand il s’agit de comprendre comment ils arrivent à bien faire circuler l’air. J’ai donc schématisé leur bunker pour vous expliquer mon propos, ne me jugez pas sur mes plans pitié !

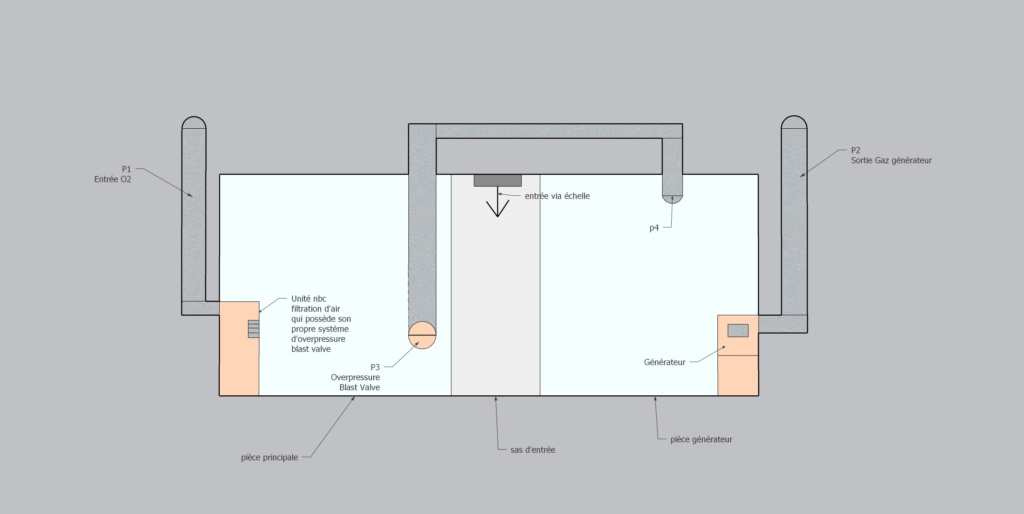

Sur la photo de leur installation (et leurs bunkers sont produits à l’identique en série) on ne distingue que 2 tuyaux d’entrée/sortie d’air : le P1 est, à mon sens, l’entrée d’air. Il est relié à l’unité de filtration NBC. Le P2 doit quant à lui être destiné à l’évacuation des gaz du générateur.
Mon souci c’est le conduit entre le P3 et le P4. A l’intérieur de la pièce principale on distingue clairement une blast valve qui laisse s’échapper l’air et qui est reliée au conduit. Ce conduit amène directement à la pièce du générateur. Je ne comprends pas ce système !
- Est-ce qu’ils évacuent le CO2 de la pièce principale par cette valve et ce conduit ?
- Est-ce que la surpression dans la pièce principale (créée par l’unit de filtration d’air) amène naturellement le CO2 à s’échapper par cette valve ?
- Parce que le gros problème c’est que les gaz du générateur pourraient très bien emprunter le conduit entre les deux pièces et redistribuer le gaz dans la pièce principale, vous voyez les dégâts
!
Bref si une âme charitable avait la science pour m’expliquer cette entourloupe je serais très intéressé !
En tout cas merci de vos retours, je prends tout conseil avec bienveillance et hâte de vous lire !
