Hexayourte : un abri économique et tout-temps pour 6 personnes
Je prépare la construction d'une hexayourte pour un festival. C'est une structure inventée au Burning Man, bâtie uniquement à base de panneaux d'isolant rigides et d'adhésif toilé. On obtient pour moins de 200 euros une structure capable d'abriter jusqu'à 6 personnes et de résister à la pluie, à la chaleur et à de petites tempêtes.
L'assemblage se fait à deux personnes en une poignée d'heures.
C'est une solution low tech et efficace qui intéresserait, selon son inventeur, la croix-rouge et l'armée américaine pour l'accueil de réfugiés
Plus d'infos ici sur la construction :
http://www.appropedia.org/Hexayurt_playa
http://www.appropedia.org/Hexayurt_playa_checklist
https://www.youtube.com/playlist?list=PL9CE1AE21967A6FD8&feature=plcp

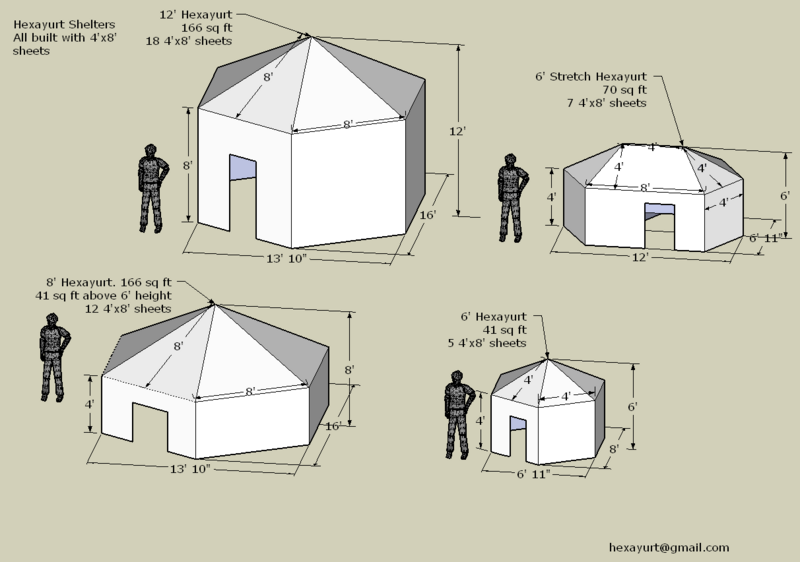

Le modèle ci-dessus (et en dessous en bas à gauche) est une "H12". Elle est composée de 12 panneaux en 4’’ x 8’’. Ce qui fait du 2 500 x 1 200 mm dans des unités de mesure modernes (j’en peux plus de l’impérial !). Avec une épaisseur de 1,5 voire 2 inches d’épaisseur soit entre 4 et 5 cm.

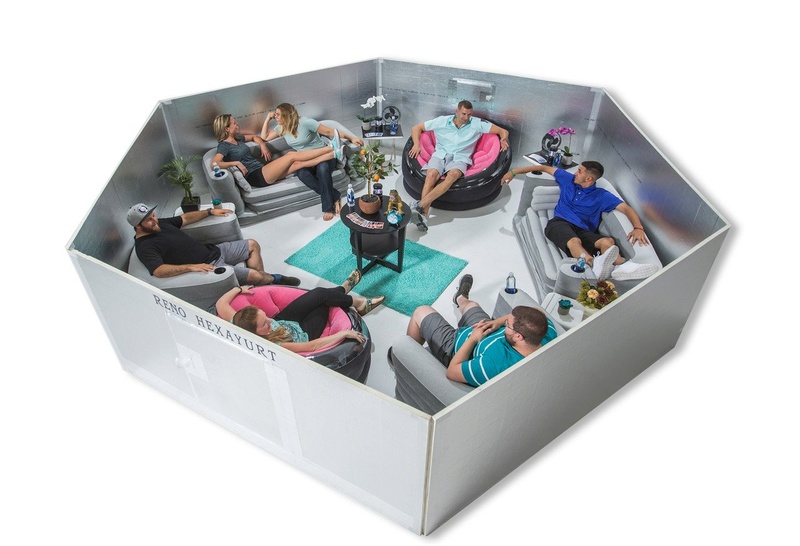

Exemples d'aménagement :



- C'est pas très évident de trouver les matériaux en France, car ce ne sont pas les mêmes marques et il faut tout convertir depuis le système impérial en métrique.

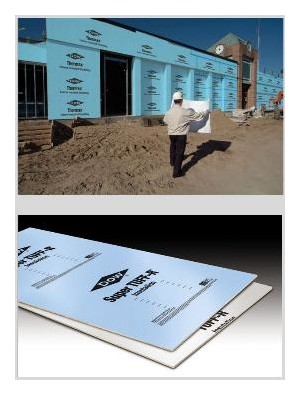

-Les américains emploient des panneaux d'isolant Tuff-R, Super Tuff-R ou Thermax. On peut aussi utiliser du polyisocyanurate

Ce matériau français semble pas mal car taillé en 2 500 x 1 200 mm
https://www.soprema.fr/fr/product/isolation/toiture/toiture-plate/support-d-etancheite-fixee-mecaniquement/efigreen-acier-F5562E83BBA99CB2C1257EF5004EBBE8
- Pour le scotch, il faut idéalement du 3M 8959 composé de fibre de verre. Il faut 240 yards (ou 700 feet) d’adhésif en 6’’. Soit 220 mètres en rouleaux de 150 mm de large
Je l'ai pas encore trouvé à un prix raisonnable ou sans acheter une palette entière !

Le tout tient en place aussi avec l'aide de sangles, elle-même attachées à des fers à béton plantés dans le sol (avec le bout replié en canne pour ne pas être dangereux)

Et ça se transporte comme ça entre deux planches d'OSB sur une galerie de voiture :

Quand j'aurai bâti la structure, j'envisage de rajouter un système de refroidissement par évaporation nommé "Swamp Cooler"

Mais pour ça il me faudra un petit système solaire. Et c'est là que j'ai besoin de vous. J'essaie de maintenir le budget au minimum mais je ne veux pas acheter des trucs inutiles. Il faut alimenter un ventilateur et une pompe à eau pour le Swamp Cooler et j'aimerais aussi pouvoir recharger un téléphone et allumer une guirlande de LED à l'intérieur. D'où la nécessité d'une batterie et d'un régulateur.
J'adore ce qu'à fait ce Youtubeur :

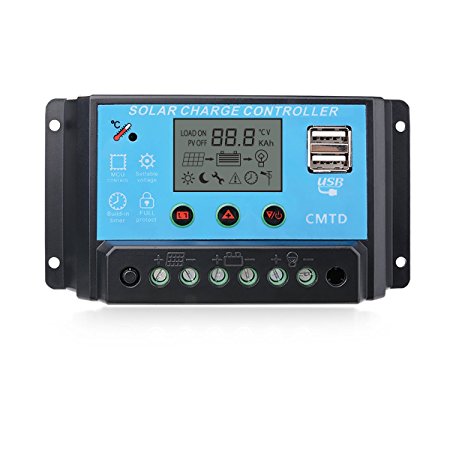

Ce régulateur à 15€ a l'air correct

https://www.amazon.fr/Sunix%C2%AE-Contr%C3%B4leur-R%C3%A9gulateur-Affichage-Protection/dp/B01J5A6X92/ref=sr_1_3?ie=UTF8&qid=1523458080&sr=8-3&keywords=r%C3%A9gulateur+solaire
Je ne sais pas par contre quel panneau et batterie choisir ! 10 W ? 25 W ? Batterie plomb ? Le tout avec un budget minimum ? Je suis un peu nul en elec' mais c'est l'occasion d'apprendre.
Merci d'avance !
L'assemblage se fait à deux personnes en une poignée d'heures.
C'est une solution low tech et efficace qui intéresserait, selon son inventeur, la croix-rouge et l'armée américaine pour l'accueil de réfugiés
Plus d'infos ici sur la construction :
http://www.appropedia.org/Hexayurt_playa
http://www.appropedia.org/Hexayurt_playa_checklist
https://www.youtube.com/playlist?list=PL9CE1AE21967A6FD8&feature=plcp

Le modèle ci-dessus (et en dessous en bas à gauche) est une "H12". Elle est composée de 12 panneaux en 4’’ x 8’’. Ce qui fait du 2 500 x 1 200 mm dans des unités de mesure modernes (j’en peux plus de l’impérial !). Avec une épaisseur de 1,5 voire 2 inches d’épaisseur soit entre 4 et 5 cm.

Exemples d'aménagement :



- C'est pas très évident de trouver les matériaux en France, car ce ne sont pas les mêmes marques et il faut tout convertir depuis le système impérial en métrique.
-Les américains emploient des panneaux d'isolant Tuff-R, Super Tuff-R ou Thermax. On peut aussi utiliser du polyisocyanurate

Ce matériau français semble pas mal car taillé en 2 500 x 1 200 mm
https://www.soprema.fr/fr/product/isolation/toiture/toiture-plate/support-d-etancheite-fixee-mecaniquement/efigreen-acier-F5562E83BBA99CB2C1257EF5004EBBE8
- Pour le scotch, il faut idéalement du 3M 8959 composé de fibre de verre. Il faut 240 yards (ou 700 feet) d’adhésif en 6’’. Soit 220 mètres en rouleaux de 150 mm de large
Je l'ai pas encore trouvé à un prix raisonnable ou sans acheter une palette entière !

Le tout tient en place aussi avec l'aide de sangles, elle-même attachées à des fers à béton plantés dans le sol (avec le bout replié en canne pour ne pas être dangereux)

Et ça se transporte comme ça entre deux planches d'OSB sur une galerie de voiture :

Quand j'aurai bâti la structure, j'envisage de rajouter un système de refroidissement par évaporation nommé "Swamp Cooler"

Mais pour ça il me faudra un petit système solaire. Et c'est là que j'ai besoin de vous. J'essaie de maintenir le budget au minimum mais je ne veux pas acheter des trucs inutiles. Il faut alimenter un ventilateur et une pompe à eau pour le Swamp Cooler et j'aimerais aussi pouvoir recharger un téléphone et allumer une guirlande de LED à l'intérieur. D'où la nécessité d'une batterie et d'un régulateur.
J'adore ce qu'à fait ce Youtubeur :
Ce régulateur à 15€ a l'air correct

https://www.amazon.fr/Sunix%C2%AE-Contr%C3%B4leur-R%C3%A9gulateur-Affichage-Protection/dp/B01J5A6X92/ref=sr_1_3?ie=UTF8&qid=1523458080&sr=8-3&keywords=r%C3%A9gulateur+solaire
Je ne sais pas par contre quel panneau et batterie choisir ! 10 W ? 25 W ? Batterie plomb ? Le tout avec un budget minimum ? Je suis un peu nul en elec' mais c'est l'occasion d'apprendre.
Merci d'avance !
Wanamingo- Animateur
-
Nombre de messages : 1392
Date d'inscription : 26/07/2011
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Tu peux peut-être envelopper tes panneaux dans le film plastique étirable en rouleau utilisé pour emballer les palettes ?

Ce film peut être utilisé pour construire des abris d'urgence :
Rammstein

Ce film peut être utilisé pour construire des abris d'urgence :
Rammstein
________________________________________________________
Dans mon pays - Alésia - Threads - Help is on the way - Soft - I will not bow - Capitaine Stéphane - Бойцовский Клуб - Le Banner - Speed King
Rammstein- Membre fondateur
-
Nombre de messages : 7603
Localisation : Allemagne
Date d'inscription : 07/11/2006
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Ah pas bête mais je pense que les panneaux sont assez résistants à l'eau, car c'est un genre de pare vapeur et du duct tape de folie.
ça peut être une excellente idée pour le transport ! ça peut eviter de mettre une bâche bleue autour du sandwich, qui va voler dans tous les sens
ça peut être une excellente idée pour le transport ! ça peut eviter de mettre une bâche bleue autour du sandwich, qui va voler dans tous les sens
Wanamingo- Animateur
-
Nombre de messages : 1392
Date d'inscription : 26/07/2011
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes

Je me suis penché sur le solaire low cost et c'est étonnamment abordable. Pour 111€ j'ai l'essentiel pour alimenter l'éclairage, une pompe à eau, un ventilateur, charger en USB et même faire du 220V ! On pourrait presque faire tourner une tiny house avec ça !
Avec ces trucs :
https://www.amazon.fr/gp/product/B00GINASFA/ref=ox_sc_act_title_1?smid=ATI6GBAAV0ETR&psc=1
https://www.amazon.fr/gp/product/B009D0KFOO/ref=ox_sc_act_title_2?smid=AIYWYCT6IDROL&psc=1
https://www.amazon.fr/gp/product/B01J5A6X92/ref=ox_sc_act_title_3?smid=A2558Y5X3K7V67&psc=1
https://www.amazon.fr/gp/product/B00UFY3Q0C/ref=ox_sc_act_title_4?smid=A1X6FK5RDHNB96&psc=1
Inspiré par lui :
Et lui :
Des avis les pros du solaire ?
PS : On peut passer ce fil dans une zone plus publique ?
Wanamingo- Animateur
-
Nombre de messages : 1392
Date d'inscription : 26/07/2011
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Achtung / ton kit solaire est largement sous-dimensionné pour ton convertisseur (il va tourner 3 minutes et couper, pour un projet "mini" il faudra apprendre à t'en passer). Question panneau à ce tarif (45 roros) je te conseille plutôt ceci : https://www.puntoenergiashop.it/fr/12v-avec-cadre/2071-panneau-solaire-photovoltaique-30w-12v-polycristallin-roulottes-bateaux-chalet-8380020712476.html
(1,70A @17,64V). J'ai utilisé ce même type de régulateur (PWM chinois) il se trouve sous différentes marques pour environ 10 roros (les deux sorties USB sont pratiques notamment avec des ampoules USB 5V). Il y a 6 mois j'ai monté deux kits pour des potes (histoire d'avoir de quoi s'éclairer et recharger les tél.) / avec un panneau 10W, une batt. 12V/12Ah, la connectique et le régul. (plus deux ampoules USB) ça tournait à environ 75 roros ...
(1,70A @17,64V). J'ai utilisé ce même type de régulateur (PWM chinois) il se trouve sous différentes marques pour environ 10 roros (les deux sorties USB sont pratiques notamment avec des ampoules USB 5V). Il y a 6 mois j'ai monté deux kits pour des potes (histoire d'avoir de quoi s'éclairer et recharger les tél.) / avec un panneau 10W, une batt. 12V/12Ah, la connectique et le régul. (plus deux ampoules USB) ça tournait à environ 75 roros ...

________________________________________________________
"nemo propheta acceptus est in patria sua"
Wasicun- Membre Premium
-
Nombre de messages : 3059
Age : 51
Localisation : Ost Front (definitiv)
Emploi : Nihiliste (für immer)
Loisirs : Boit Sans Soif (und ewig)
Date d'inscription : 22/02/2007
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
A moins de camper plusieurs semaines, je te conseille de prendre juste une batterie au plomb (idéalement type "camping car" à décharge lente, au pire une vieille batterie de démarrage d'une capacité d'au moins 80 Ah) et un convertisseur.
Pour tes besoins, il te faudrait à vue de nez plusieurs m² de panneaux pour être 100% autonome.
Pendant des années j'ai pêché la carpe, ou parfois je partais 1 semaine complète en totale autonomie au fin fond de la brousse. J'avais une plomb calcium de 120 Ah sur laquelle je branchais mon éclairage pour le soir et un convertisseur pour mes rares besoins en 220v (chargeurs, outils, ordi portable, ...) et je tenais sans problème la semaine.
Pour du ponctuel, oubli la recharge par panneaux, c'est pas rentable.
Autre point important, trouve des appareils fonctionnant directement en 12V plutôt que de passer par le convertisseur, tu as une perte énorme en passant de 12V DC à 220v AC et souvent une deuxième perte important pour redescendre le 220V AC dans la basse tension de l'appareil.
Pour tes besoins, il te faudrait à vue de nez plusieurs m² de panneaux pour être 100% autonome.
Pendant des années j'ai pêché la carpe, ou parfois je partais 1 semaine complète en totale autonomie au fin fond de la brousse. J'avais une plomb calcium de 120 Ah sur laquelle je branchais mon éclairage pour le soir et un convertisseur pour mes rares besoins en 220v (chargeurs, outils, ordi portable, ...) et je tenais sans problème la semaine.
Pour du ponctuel, oubli la recharge par panneaux, c'est pas rentable.
Autre point important, trouve des appareils fonctionnant directement en 12V plutôt que de passer par le convertisseur, tu as une perte énorme en passant de 12V DC à 220v AC et souvent une deuxième perte important pour redescendre le 220V AC dans la basse tension de l'appareil.
________________________________________________________
Les espèces qui survivent ne sont pas les espèces les plus fortes, ni les plus intelligentes, mais celles qui s’adaptent le mieux aux changements.
Charles Darwin
Jeff01- Membre
-
Nombre de messages : 1061
Age : 48
Date d'inscription : 23/06/2016
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
@Wasicun : 75 euros ! Tu aurais le détail du kit ? Combien de capacité il me faut en batterie avant de pouvoir jouer à convertir en 220v ? (pour des utilisations ponctuelles genre le chargeur d'un appareil photo...)
Si j'ai un ordi en 19V, qu'est ce que je dois prévoir pour le brancher sans passer par le 220V?
J'aimerais alimenter une pompe à eau et un ventilateur simultanément. Plus la possibilité de charger des téléphones, d'allumer une guirlande LED et une ampoule LED de plafonnier. Et éventuellement un ordi portable et un convertisseur 220
Pour les batteries, j'ai lu ici que celles de voitures sont faites pour envoyer beaucoup d'électricité dans un temps bref. Alors que pour le solaire il faut plutot l'inverse. Mais quel modèle choisir ? Combien de batteries ?Et quelle capacité ?
Pareil pour les PV, combien de watts ?
Mon intuition est que grâce à Alibaba ou DealExtrem, on peut faire une short list d'une installation solaire assez conséquente pour 200 euros. Je pensais qu'il fallait rajouter un 0 de plus d'où mon excitation.
Ce youtubeur a fait ça il y a un an :

Et en plus c'est évolutif ! On peut rajouter des batteries, des panneaux solaires et même une éolienne avec le temps !
Si j'ai un ordi en 19V, qu'est ce que je dois prévoir pour le brancher sans passer par le 220V?
J'aimerais alimenter une pompe à eau et un ventilateur simultanément. Plus la possibilité de charger des téléphones, d'allumer une guirlande LED et une ampoule LED de plafonnier. Et éventuellement un ordi portable et un convertisseur 220
Pour les batteries, j'ai lu ici que celles de voitures sont faites pour envoyer beaucoup d'électricité dans un temps bref. Alors que pour le solaire il faut plutot l'inverse. Mais quel modèle choisir ? Combien de batteries ?Et quelle capacité ?
Pareil pour les PV, combien de watts ?
Mon intuition est que grâce à Alibaba ou DealExtrem, on peut faire une short list d'une installation solaire assez conséquente pour 200 euros. Je pensais qu'il fallait rajouter un 0 de plus d'où mon excitation.
Ce youtubeur a fait ça il y a un an :

Et en plus c'est évolutif ! On peut rajouter des batteries, des panneaux solaires et même une éolienne avec le temps !
Wanamingo- Animateur
-
Nombre de messages : 1392
Date d'inscription : 26/07/2011
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Pour les batteries, j'ai lu ici que celles de voitures sont faites pour envoyer beaucoup d'électricité dans un temps bref. Alors que pour le solaire il faut plutot l'inverse. Mais quel modèle choisir ? Combien de batteries ?Et quelle capacité ?
Pareil pour les PV, combien de watts ?
Oui, pour une installation "durable". Si c'est pour l'utiliser 3 week-ends par an, une batterie de démarrage de voiture conviendra parfaitement. La preuve, tu peux écouter la radio et recharger ton téléphone dans ta voiture, moteur éteint sans rien endommager

Pour les PV, j'ai déjà donné mon avis un message au dessus, ils sont pour moi complètement inutiles.
________________________________________________________
Les espèces qui survivent ne sont pas les espèces les plus fortes, ni les plus intelligentes, mais celles qui s’adaptent le mieux aux changements.
Charles Darwin
Jeff01- Membre
-
Nombre de messages : 1061
Age : 48
Date d'inscription : 23/06/2016
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Mon kit se compose : d'une batterie VRLA 12V 12 Ah (25 euros) + un boitier de gestion PWM chinois 10A 12/24V à deux sorties USB 1A (10 euros) + un panneau solaire monocristallin de 10W/12V) (25 euros) + deux ampoules USB (10 euros) + de la connectique et des consommables (pour 10 euros dont deux connecteurs U.S. de type SAE et du velcro 3M indus. pour placer le boitier sur la batterie). Pour le prix je trouve ça plus pertinent que les solutions du commerce ;O)
4x https://www.puntoenergiashop.it/fr/12v-avec-cadre/5237-panneau-solaire-photovoltaique-sr-120w-12v-polycristallin-roulottes-chalet-8380000027873.html
4x https://www.myshop-uniteck.fr/support-de-fixation-unifix-100-b-_r_323_i_832.html
2x https://www.batteriemegastore.fr/hankook-batterie/mf64589-hankook-sealed-calcium-commercial-battery-145ah-type-702.html
1x https://www.manomano.fr/regulateur-solaire-et-eolien/regulateur-de-charge-pwm-30a-12v-24v-epever-3951205?product_id=4073560
Budget : environ 1000 roros (FDP compris) il ne manque que les consommables (visserie, connectique, câbles, fusibles et porte-fusibles etc. / compter 150- de plus environ ...).
Capacité de stockage de 290Ah et prod. maxi (théorique) d'environ 27Ah (@12V) soit quelques heures de 230V par jour (convertisseur 250W/300W) ... en été !!!
4x https://www.puntoenergiashop.it/fr/12v-avec-cadre/5237-panneau-solaire-photovoltaique-sr-120w-12v-polycristallin-roulottes-chalet-8380000027873.html
4x https://www.myshop-uniteck.fr/support-de-fixation-unifix-100-b-_r_323_i_832.html
2x https://www.batteriemegastore.fr/hankook-batterie/mf64589-hankook-sealed-calcium-commercial-battery-145ah-type-702.html
1x https://www.manomano.fr/regulateur-solaire-et-eolien/regulateur-de-charge-pwm-30a-12v-24v-epever-3951205?product_id=4073560
Budget : environ 1000 roros (FDP compris) il ne manque que les consommables (visserie, connectique, câbles, fusibles et porte-fusibles etc. / compter 150- de plus environ ...).
Capacité de stockage de 290Ah et prod. maxi (théorique) d'environ 27Ah (@12V) soit quelques heures de 230V par jour (convertisseur 250W/300W) ... en été !!!

________________________________________________________
"nemo propheta acceptus est in patria sua"
Wasicun- Membre Premium
-
Nombre de messages : 3059
Age : 51
Localisation : Ost Front (definitiv)
Emploi : Nihiliste (für immer)
Loisirs : Boit Sans Soif (und ewig)
Date d'inscription : 22/02/2007
Re: Hexayourte : un abri économique et tout-temps pour 6 personnes
Excellent ! Merci Jeff01 et Wasicun
