Salut à tous !
Depuis quelques jours, mon prototype de compteur Geiger (une prochaine nouvelle) a vraiment du mal à détecter la radioactivité ambiante; quelques coups par minute (CPM) tout au plus.
J'ai récemment ajouté un module de régulation de haute-tension, pour l'adapter au tube BOI-33 (version polonaise du SBM20). La tension est-elle bien régulée ? La régulation dégrade-t-elle la haute tension ? Ai-je flingué le tube Geiger ?
Pour en avoir le coeur net, je ressors mes sources de quelques centaines de becquerels : Exercice de physique nucléaire pour brûler vos neurones : quel pourrait être ce radioélément ?
Cela réagit, mais reste assez faiblard, quelques dizaines de CPM.
Les pastilles émettent des particules bêta-, est-ce la carlingue du tube Geiger-Müller qui les bloque ? Le tube y est sensible, mais si les particules ont une trop faible énergie, il est possible que je n'en détecte qu'un petit pourcentage.

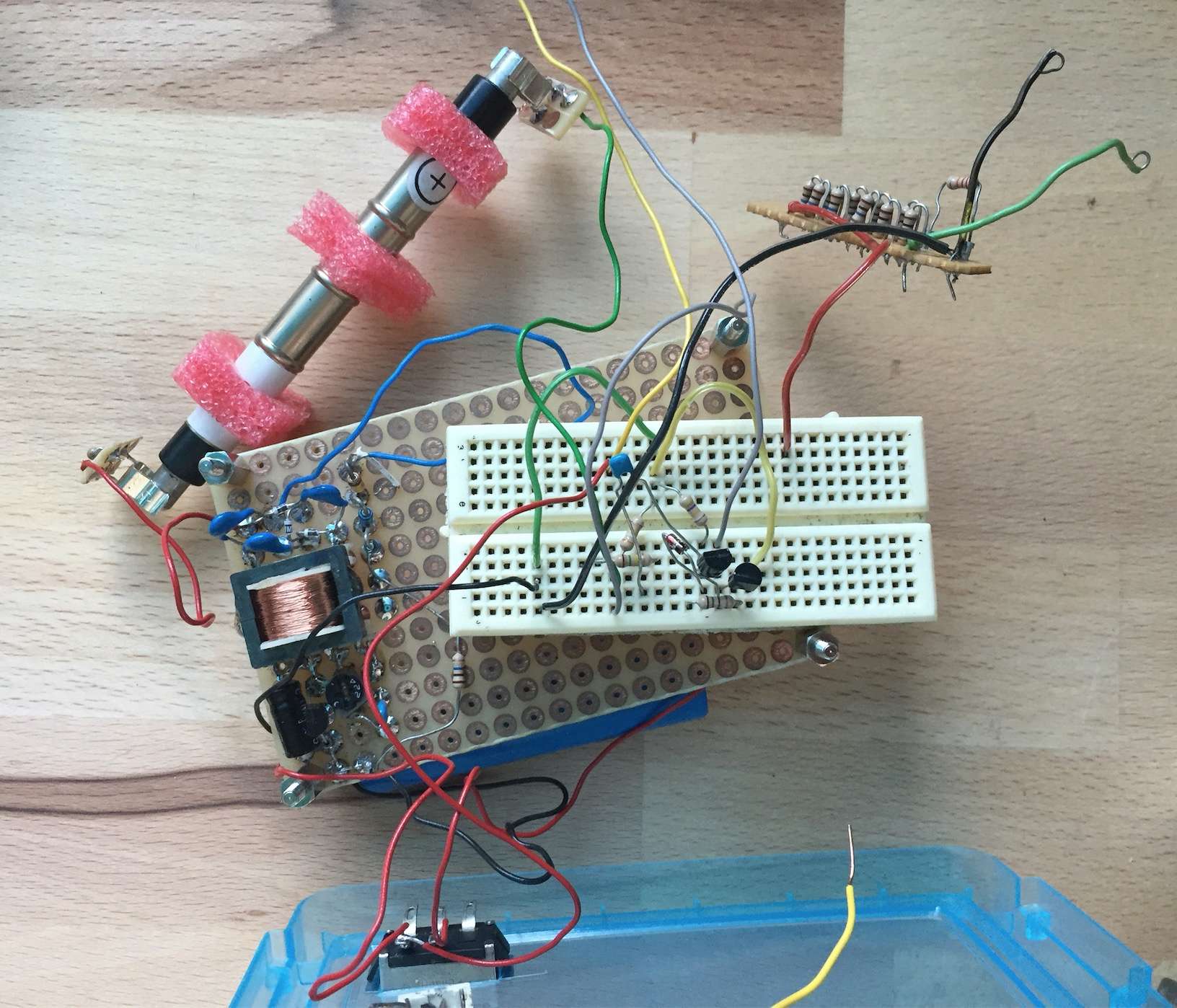

Puis je démonte l'ensemble, et vous propose de trouver l'anomalie :
Sur la plaque pastillée cuivre, la haute tension régulée.
Sur la plaque blanche d'essai, le détecteur d'impulsion.
Sur la plaque en haut à droite, la partie "testeur de haute tension", à hauteur de 100M d'impédance afin de ne pas l'effondrer lors de la mesure.
Enfin, entouré de sa mousse rose, le tube Geiger-Müller BOI-33, qui se branche aux extrémités.
C'est un grosse amélioration du circuit développé ici : Un projet de compteur geiger à transistors
La photo est amha un bon exercice : l'aspect brouillon -propre à l'expérimentation et aux modifs de valeurs des composants- représente bien l'incompréhension ressentie lorsque l'on est face à un circuit complexe qui refuse de fonctionner.... mais ici il n'est pas vraiment un frein à la recherche de l'erreur....
