Réseau informatique en conditions humides Empty Réseau informatique en conditions humides

Message par Cyrus_Smith Sam 19 Juil 2014 - 16:03

Salut à tous,

Je présente ici une méthode pour protéger un petit switch réseau contre l'humidité. La méthode décrite peut intéresser également ceux qui désirent durcir un peu les choses se protéger contre des IEM (je ferais quelques remarques à ce sujet en violet).

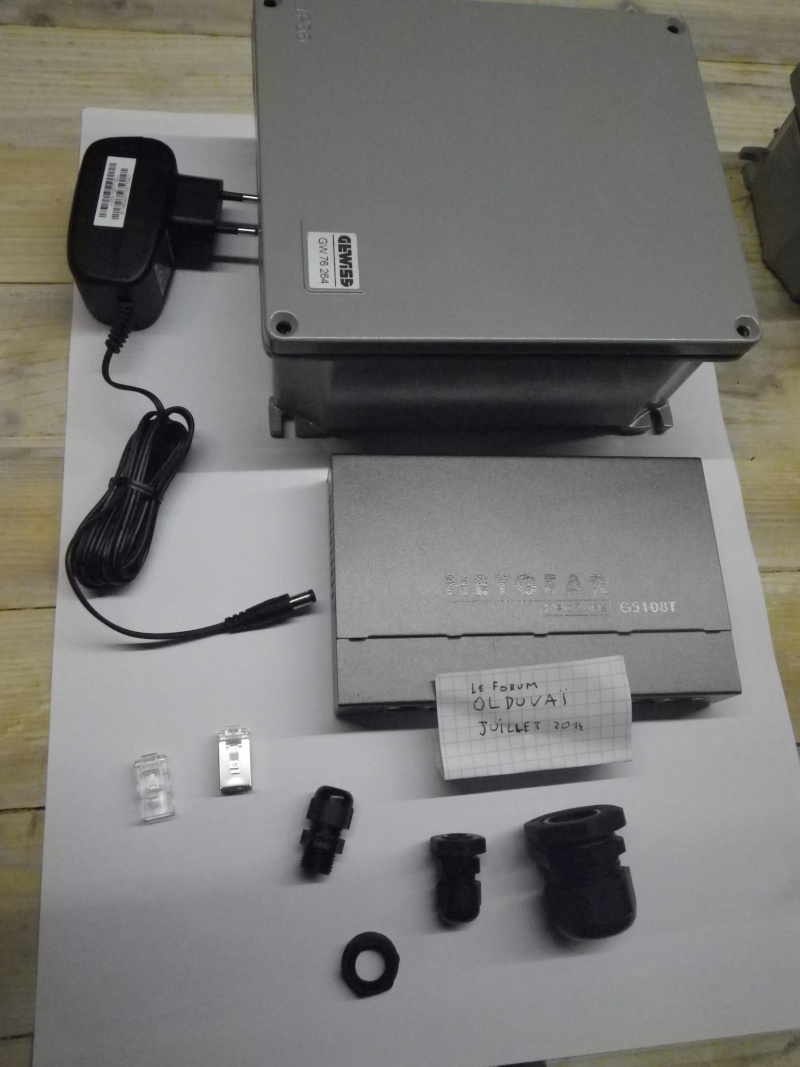

Voici un aperçu du matériel utilisé:
Réseau informatique en conditions humides Imgp1715

  • au centre et en haut à gauche, le switch et son alim. Je ne cite pas sa marque dans le texte, mais vous pouvez la lire sur l'image: parmi les marques faciles à trouver, c'est AMHA celle qui présente le meilleur rapport qualité/prix pour ce genre de matériel. En l’occurrence, il s'agit d'un petit switch 8 ports à refroidissement passif qui est administrable (via navigateur web) et présente donc des fonctionnalités avancées: vlan, restrictions par adresses mac, QoS, etc.), mais il en existe des "simples" de la même taille qui coûtent une trentaine d'euros;
  • en haut à droit, une boîte de dérivation en aluminium. J'aime bien ces boîtes industrielles: pour un coût qui reste modeste (environ 25€), elles sont très robustes et parfaitement étanches (prévues pour les circuits électriques en atmosphère explosive);
  • en bas, des presses-étoupes qui serviront à l'étanchéité des passages des câbles. Les petits pour le câble réseau, le gros pour le câble électrique. Comptez en gros 1€ pour les petits, 3 pour le gros (les prix sont très variables - ne les payez pas plus cher). Notez qu'il existe des versions métalliques pour à peine plus cher.
  • du cable Ethernet (non représenté) et des connecteurs RJ-45. Ce genre de cable existe avec différents niveaux de blindage; de même pour les connecteurs. Sur la photo, il y a un connecteur blindé et un non blindé.
  • (non représenté) de petits accessoires courants divers: dominos, etc.


Outils nécessaires: outre les outils courants (tournevis, pinces, etc.) il faut de quoi faire des trous aux bons diamètres dans la boite de dérivation, et une pince pour sertir les connecteurs RJ-45.

Étape 1: faire des trous dans la boîte, et mettre les presses-étoupes, pour obtenir quelque chose comme ceci:
Réseau informatique en conditions humides Imgp1716
Réseau informatique en conditions humides Imgp1717
Un piège dans lequel il ne faut pas tomber: ne pas mettre les presses-étoupes trop près les uns des autres, car il faut pouvoir les fixer. Le boulon à l'intérieur à un diamètre plus important!

Étape 2: Passer les câbles et faire les branchements électriques. Notez les branchements à la terre de la boîte, de son couvercle et du switch (tous disposent de ce qu'il faut pour cela), importants dès lors que l'on arrive en 230V dans la boîte. On pourrait envisager un câble d'alimentation blindé (avec le blindage relié à la boîte/la terre) et/ou un parasurtenseur dans la boîte).
Réseau informatique en conditions humides Imgp1718

Étape 3: on positionne le switch et on connecte les câbles Ethernet:
Réseau informatique en conditions humides Imgp1719

Plus qu'à refermer et utiliser! Contrairement à ce que la dernière photo laisse croire, le couvercle et la boîte ont bien la même taille! Smile

Quelques notes supplémentaires:
- La taille de la boite est un peu juste. En particulier, les câbles Ethernet arrivant par les trous du bas doivent être pliés de manière plus forte que préconisée. On pourrait probablement gagner un peu de place en remplaçant le connecteur d'alimentation du switch par une version coudée.
- Une fois les connecteurs RJ-45 sertis sur leurs câbles, il n'est plus possible de retirer ces derniers. Cela peut donc difficilement servir pour une installation temporaire, par exemple pour votre LAN en camping.
- Je prévois une installation fixée de la boîte. Si ce n'était pas le cas, il faudrait envisager de caler le switch et son alimentation;
- Pour avoir une quelconque étanchéité, il faut bien sûr que toutes les arrivées de câbles soient utilisées. Il existe des bouchons pour remplacer les presses-étoupes dans le cas contraire;
- pas encore de retour sur la tenue thermique du système.
