Adaptateur DIY pour Smartphone

Message par tarsonis le Jeu 19 Juin 2014 - 16:38

Salut à tous !

Une toute petite astuce qui pourra sans doute aider pas mal de monde possédant un smartphone Appl*. Comme je pars pour une randonnée d'une semaine d'ici peu, j'ai voulu utiliser mon module solaire Bresser (j'ai un petit retex-démontage à ce sujet dans mes brouillons) afin de recharger l'appareil, qui a tendance à manger sa batterie à vitesse V, même avec le minimum de fonctionnalités.

Tous ceux qui ont essayé de le recharger via un appareil non dédié (donc bien meilleur marché) ont remarqué que c'était impossible.
Il de notoriété publique que cette marque a tendance à produire des appareils très bridés. Rien que pour alimenter l'appareil il est nécessaire d'utiliser le câble dédié (20€) car contenant un microcontrôleur.

La recharge via ce câble USB est également impossible avec la plupart des chargeurs génériques, car ils se contentent d'envoyer une tension de 5V entre +V et la masse.
Afin d'enclencher la charge d'un smartphone, ici version 5, il convient d'envoyer également une tension d'environ 2V sur DATA+ ET sur DATA-.
Il est très simple de construire un adaptateur, en générant 2V à partir des 5V présents sur l'alimentation USB; c'est le sujet de ce topic clind'oeil

Ceux qui se souviennent de la loi d'Ohm savent qu'on arrive à ses fins avec un un pont diviseur de tension, composé de deux résistances.
Sommairement, il faut juste une tension sur DATA+ et -, il n'y a quasiment pas de débit donc les résistances peuvent avoir une valeur élevée pour minimiser les pertes par effet joule.
L'initialisation démarre sans soucis à 0.02mA; j'ai choisi une valeur de 0.035mA, à peine au dessus.

Au niveau des formules, rien de plus simple :
L'intensité I est constante le long du circuit, aux environs de 0.000035 Ampères.

La tension U1 souhaitée, de 3V, demande une résistance R = U/I = 3/0.000035
La tension U2 souhaitée, de 2V, demande une résistance R = U/I = 2/0.000035

Par manque de temps, voici la version papier écrite à la volée clind'oeil

Et on retombe plus ou moins sur l'intensité théorique de départ (0.035mA) en passant par la tension de 5V et la résistance équivalente de 138kΩ.

Le meilleur compromis de la série E12 donne donc deux valeurs, de 56kΩ et 82kΩ


Il vous faut :
- un port USB mâle : une vieille clef USB, ou un câble HS
- un port USB femelle : d'un hub USB, ou un adaptateur
- deux résistances 56kΩ (vert-bleu-orange + or).
- deux résistances 82kΩ (gris-rouge-orange + or).
- un peu de colle et de soudure.

Les valeurs et la tolérance ne sont pas vraiment critiques. Il semble que le ratio (2/5) sur les deux entrées DATA module en quelques sortes l'intensité de charge; deux fois 2V semblent correspondre à environ 300mA.

Vue de l'adaptateur à scraper, relativement inutile à notre époque :


Schéma :

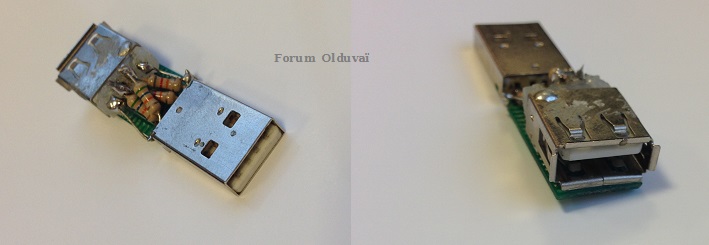

Vue du circuit, réalisé un peu à l'arrache :


Sous un autre angle, car les prises USB sont souvent des photos ambiguës :


Il est important de faire des tests, et de bien vérifier que les branchements sont corrects, au risque de tout détruire.
Dans le doute, n'hésitez pas à poser vos question ici ou dans la zone Ateliers. clind'oeil

Tension de sortie du module solaire :

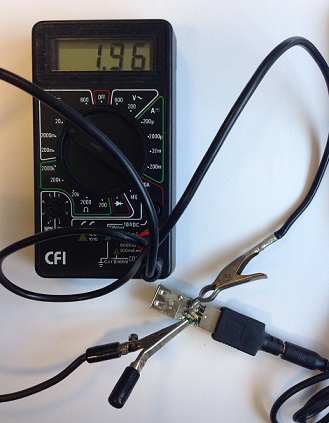

Tension sur Data-


Tension sur Data+ :


Résultat, avec mon module :


Et sur mon module solaire DIY régulé avec un LM317 :


Un dernier point : ce module permet également une recharge en ne faisant transiter qu'une tension continue depuis le 5V depuis un port USB ordinaire. C'est à dire que les liaisons DATA entrantes sont coupées, donc l'ordinateur sur lequel le smartphone est connecté n'y pas accès clind'oeil
Il y aura sans doute une version un peu plus pro à mon retour; d'ici là, ce sera l'occasion de tester la tenue du prototype....

Bons bidouillages à tous !  fumeur

Ps : Les ressources à ce sujet sont nombreuses. Certains amateurs proposent même d'excellents bidouillages survolteurs pour charger ce genre d'appareils avec des piles et accus en tous genres.
Exemple : http://learn.adafruit.com/minty-boost
Le site propose même un PDF récapitulatif du projet : http://learn.adafruit.com/downloads/pdf/minty-boost.pdf

________________________________________________________
Nous devons apprendre à vivre ensemble comme des frères, sinon nous allons mourir tous ensemble comme des idiots. M. L. K.
Step It Up - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France

tarsonis
Co-administrateur

Masculin Nombre de messages : 7991
Age : 30
Localisation : Est
Loisirs : Randonnée, botanique, bidouillages DIY, médecine, bouquins SF.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Adaptateur DIY pour Smartphone

Message par Wanamingo le Jeu 19 Juin 2014 - 17:36

Excellent ! Même si je n'ai pas ce genre d'appareil. J'avais vu une fille une fois qui n'arrivait pas à charger son iphone dans le train alors que mon ordinateur fonctionnait. Peut être est ce dû au courant électrique donné dans ces prises?

Wanamingo
Modérateur & animateur

Masculin Nombre de messages : 1213
Date d'inscription : 27/07/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Adaptateur DIY pour Smartphone

Message par agralil le Jeu 19 Juin 2014 - 22:53

d'est drôle le s4 se charge sur importe quoi (mon chargeur est un vieux chargeur de ds ^^)

j'ai cru comprendre que Samsung s’amusait aussi à imposer des périphériques de sa marque sur les nouveaux modèles ...

à mes yeux c'est comme le non support de la carte sd ou l'os non standard et non modifiable, c'est une bonne raison de choisir un autre modèle

d'autant que les chinois commencent à vendre chez nous des modèles tout à fais présentables, solides, et fiables, et nous épargnent les conneries marketing en général (le "chargeur" est souvent un simple cable usb avec un adaptateur edf/usb)



sinon, pour le reste, comme d’Habitude, tarsonis nous épate (enfin, il m’épate moi), bravo l'ami t'es un chef ^^

agralil
Membre Premium

Masculin Nombre de messages : 732
Age : 42
Localisation : yvelines
Emploi : employé libre service
Loisirs : rares
Date d'inscription : 24/02/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Adaptateur DIY pour Smartphone

Message par fokeltok le Ven 20 Juin 2014 - 7:58

Salut
Tu utiliserais quoi pour isoler ton montage à la fin ? Colle à chaud ? Gaine rétractile ?
(un chargeur, ça se trimballe souvent un peu partout)

Sinon, ton module solaire c'est celui-là ? ?
merci !

fokeltok
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 663
Date d'inscription : 08/02/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Adaptateur DIY pour Smartphone

Message par tarsonis le Ven 20 Juin 2014 - 8:50

Salut !
Merci pour les commentaires clind'oeil
Wanamingo a écrit:J'avais vu une fille une fois qui n'arrivait pas à charger son iphone dans le train alors que mon ordinateur fonctionnait. Peut être est ce dû au courant électrique donné dans ces prises?
Il peut arriver que l'appareil ne s'active pas de temps à autres, il faut s'amuser à brancher/débrancher. L'appareil tire également 500mA du port USB, ce qui peut avoir désactivé les tiens par sécurité.

agralil a écrit:d'est drôle le s4 se charge sur importe quoi (mon chargeur est un vieux chargeur de ds ^^)
Samsung semble "un peu" plus ouvert, via USB tu peux accéder à la mémoire pour copier/coller du contenu; tandis que la gamme Iphone impose un logiciel pour accéder à sa bibliothèque. C'est à dire qu'il n'y a pas d'accès direct aux données, et il faut utiliser l'usine à gaz par défaut (Itunes).
Pour les intéressés, il existe le la gamme logicielle semi-gratuite (pour le contenu musical par exemple) qui permet de se passer d'Itunes. Ça marche à la perfection tout en étant plus souple : Copytrans Control Center.


j'ai cru comprendre que Samsung s’amusait aussi à imposer des périphériques de sa marque sur les nouveaux modèles ...
à mes yeux c'est comme le non support de la carte sd ou l'os non standard et non modifiable, c'est une bonne raison de choisir un autre modèle
d'autant que les chinois commencent à vendre chez nous des modèles tout à fais présentables, solides, et fiables, et nous épargnent les conneries marketing en général (le "chargeur" est souvent un simple cable usb avec un adaptateur edf/usb)
Oui, il a du gros bridage marketing, avec une clientèle prête à payer assez cher sa fidélisation. Il s'agit ici d'une seconde main proposée par mon entourage, mais je regrette de ne pas avoir le même que ma femme (open source), bien plus souple à l'utilisation. J'ai d'abord zyeuté sur le prix d'un câble USB neuf pour remplacer l'ancien, les 20€ m'ont fait grincer des dents (c'était avant la version hackée chinoise), et maintenant le bridage de la recharge....


fokeltok a écrit:
Tu utiliserais quoi pour isoler ton montage à la fin ? Colle à chaud ? Gaine rétractile ?
(un chargeur, ça se trimballe souvent un peu partout)
Je me posais la question; c'est aussi le pourquoi d'une version "pro" clind'oeil
Je pensais l'agglomérer avec un pistocol, mais la gaine thermo semble une meilleure option !

Sinon, ton module solaire c'est celui-là ? ?
Je ne pense pas l'avoir encore décrit ! Je dois avoir un brouillon oublié dans mon profil.....

Sommairement, c'est ce panneau là :
Régulateur de tension pour panneau solaire

Reconverti en module régulé et compact, car la boîte initiale est terriblement encombrante. C'est également un prototype, mais jamais finalisé puisqu'il fonctionne sans aucun souci.

Dans son boitier DVD :

Vue des entrailles :

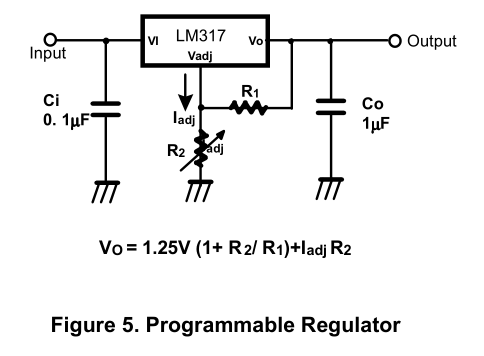

Le circuit régulateur ajustable, très simple, basé sur le LM317 :



Plié :
