Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Kerkallog le Lun 26 Mai 2014 - 10:33

...le problème avec une cafetière électrique c'est l'encrassement du réservoir & du système de conduite de l'eau;il faudra faire décanter un maximum d'impuretés avant de verser dans le réservoir.

_quelques données sur les 10 critères d'une eau alimentaire=
"10 critères pour l’eau
Il y a en tout 10 critères importants pour caractériser une eau :..."
http://www.energie-sante.net/as/?p=1001

________________________________________________________
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 0_0_0_12  Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 00000012Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 00000065 y dechreuad yr oedd y Gair, ac yr oedd goleuni  Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 00000013 sunny Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 _che-g17
Kerkallog
Kerkallog
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 1834
Date d'inscription : 19/05/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Menuki le Lun 26 Mai 2014 - 14:12

Le serpentin peut être fait avec des tuyaux en cuivre.
Il y en a plein la maison (sauf si vous êtes équipés en PET).
Ca se forme relativement facilement.
On peut l'entourer autour d'une poubelle par exemple...

Est-ce qu'un ancien plombier/chauffagiste pourrait nous dire comment on pourrait faire?

________________________________________________________
La Liberté, c'est la liberté de pouvoir dire que 2 et 2 font 4.
George Orwell in 1984
Menuki
Menuki
Membre Premium

Masculin Nombre de messages : 434
Date d'inscription : 08/04/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Cyrus_Smith le Lun 26 Mai 2014 - 20:36

Menuki a écrit:Le serpentin peut être fait avec des tuyaux en cuivre.
Il y en a plein la maison (sauf si vous êtes équipés en PET).
Ca se forme relativement facilement.
Ça va dépendre pas mal de si le cuivre est recuit ou non, non? Et le raccord ne sera pas forcément évident.




J'ai fait quelques essais sur un coin de table, avec le montage suivant:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1610
Nous avons donc une bouilloire sur une plaque chauffante. Un tuyau (en fait une gaine de cable électrique) est branché sur le bec de la bouilloire, à l'aide de bande adhésive d'électricien. Il fait un tour dans une casserole d'eau froide, avant d'aboutir dans un verre:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1611

Résultat: ça marche, mais c'est très lent et ne semble pas très efficace.
Tout d'abord, des gouttelettes commencent à se former dans le tube, près du raccord, un peu avant l'ébullition:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1612
(on remarque que le raccord a été renforcé au sparadrap, l'adhésif d'électricien ayant tendance à se ramollir dangereusement avec la chaleur)

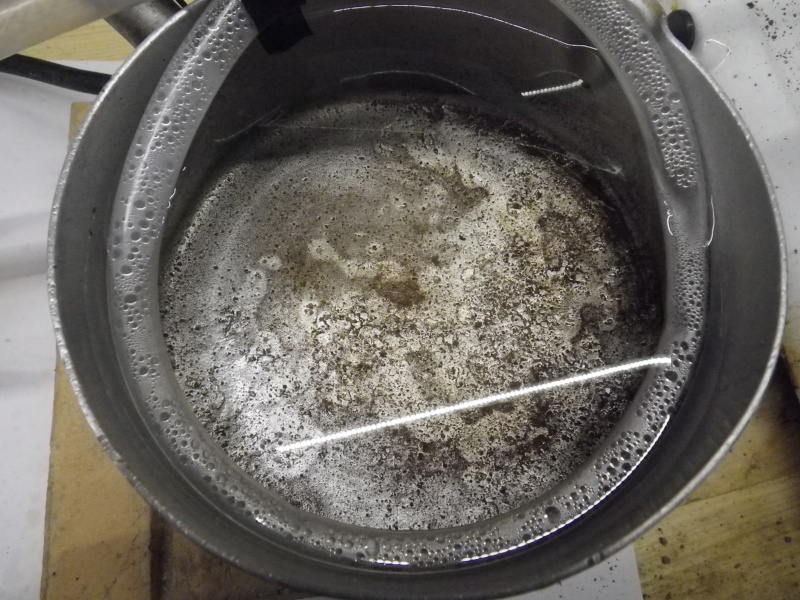

Les gouttelettes grossissent et la surface qu'elles couvrent s'étend:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1613
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1614

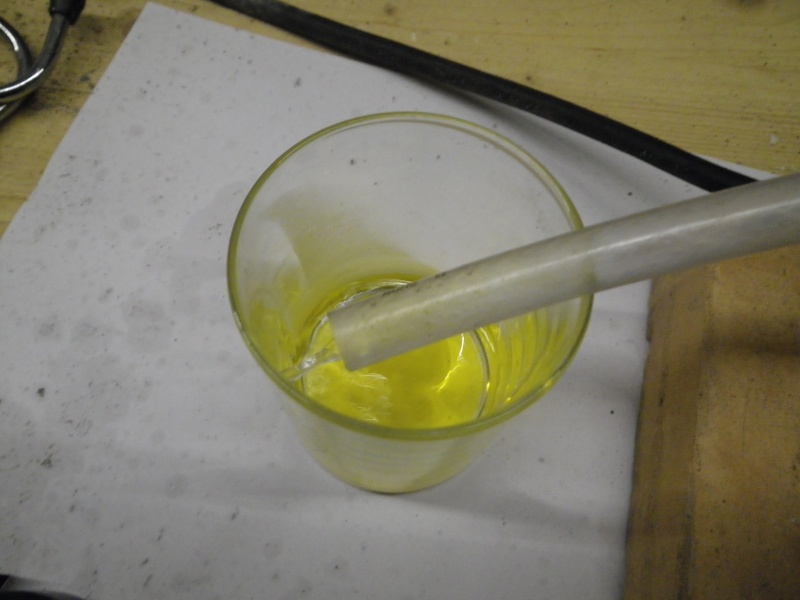

Ce qui se passe alors, c'est que les gouttelettes finissent pas former de vraies gouttes, qui se rassemblent non pas dans le verre, mais dans le point le plus bas de la spire dans la casserole, jusqu'à "boucher" le tuyau. Le problème que cela pose est que la surface de contact entre la vapeur et l'eau froide est alors diminuée, ce qui ralentit le processus et accroît d'autres problèmes (en l’occurrence, des problèmes d'étanchéité du couvercle de la bouilloire - il y a peut-être aussi un lien en sens inverse: si l'étanchéité était bonne, la pression monterait et "pousserait" l'eau liquide...). Un moyen de contourner cela est de régulièrement vider l'eau ainsi accumulée dans le verre en soulevant le tuyau:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1615
Petit à petit, on accumule ainsi de l'eau distillée:
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Imgp1616

Remarques, améliorations possibles, etc.:
- La bouilloire utilisée est en cuivre, avec un bec sur le coté. Étant donné la bonne conductivité thermique du cuivre et la forme de la bouilloire, elle a tendance à faire "montage à reflux", ce qui nuit à l'efficacité du système.
- Il y avait des fuites de vapeur au niveau du couvercle de la bouilloire. Là aussi, ce n'est pas bon pour l'efficacité.
- l'eau de refroidissement dans la casserole s'est vite réchauffée. Pour une meilleur efficacité, il faudrait la maintenir froide, soit en la changeant régulièrement, soit en ajoutant des glaçons, soit avec un système à base d'eau courante, etc.
- il est vite pénible de lever régulièrement le tuyau pour le vider et cela empêche d'avoir le système qui fonctionne tout seul dans un coin. Il faudrait voir si le problème disparaît avec un bouilleur qui ne présente pas de fuite (cocotte-minute?). Sinon, les solutions existent (cf. les réfrigérants utilisés en chimie) mais, si un bricoleur avec du matériel peut probablement réaliser un équivalent sans trop de problème (tuyau souple enroulé en serpentin dans un gros tuyau de descente de gouttière dans lequel circule l'eau de refroidissement par exemple), je ne suis pas certain que ce soit évident à construire dans les conditions limitées supposées au départ.
- la gaine de câble électrique (PVC?) qui sert de tuyau prend une consistance très caoutchouteuse aux températures atteinte. Si on monte en pression, il faudra la surveiller. Je note aussi que l'extrémité qui a le plus chauffé (liée à la bouilloire) est à perdu sa transparence pour prendre une couleur blanchâtre.

________________________________________________________
(...) car seuls l'art et la science peuvent élever les hommes au niveau des dieux.   --Ludwig van Beethoven, 1812
Cyrus_Smith
Cyrus_Smith
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 2230
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Barnabé le Lun 26 Mai 2014 - 22:22

Est-ce que le fond du verre est coloré ou est-ce que ton eau distillée est jaune pisse ? Si c'est le second, pourquoi ?
Barnabé
Barnabé
Membre Premium

Masculin Nombre de messages : 5312
Localisation : Massif Central
Date d'inscription : 28/04/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Cyrus_Smith le Mar 27 Mai 2014 - 6:38

Non, c'est le fond du verre. clind'oeil
Cf. les premières photos, quand le verre est encore vide.
Je sais, ç'aurait été mieux avec un récipient non coloré, mais je voulais rester à la fois dans la vaisselle ordinaire (donc pas de bêcher) et "sacrifiable si besoin" (et dans cette catégorie, les fonds sont colorés...).
Cyrus_Smith
Cyrus_Smith
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 2230
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par tarsonis le Mar 27 Mai 2014 - 8:52

Merci pour le retex !
Est-ce que la spire en looping est nécessaire ? Sans reflux, la vapeur en sortie est censée être distillée, donc tu perds pas mal au rendement.

On sort un peu du Mc Gyver, mais concernant le refroidissement, dans mes premières expériences, je suis vite passé au mode électrique. Le meilleur compromis a été le ventilateur refroidisseur de microprocesseur; on peut suivre la température en entrée via la sonde thermique qui supporte les excursions à 90-100°C.

J'ai eu une précision un peu accrue en montant des refroidisseurs de ce type avec colliers de serrage.
Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Ventil10
Mais le serpentin était composé d'un tube en alu acheté pour environ 1€/m chez bricotruc. L'avantage est qu'il se tord assez facilement à la main clind'oeil

Si on a un Laptop HS sous la main, ce serait intéressant de récupérer le caloduc pour quelques tests ....

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 8746
Age : 32
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Cyrus_Smith le Mar 27 Mai 2014 - 10:31

tarsonis a écrit:Est-ce que la spire en looping est nécessaire ? Sans reflux, la vapeur en sortie est censée être distillée, donc tu perds pas mal au rendement.
Sans la spire, on perd ce qui sort sous forme de vapeur et/ou brouillard. Mais on pourrait creuser de ce coté, par exemple en faisant aboutir le tuyau dans un récipient haut et étroit, lui-même immergé dans l'eau (ou autrement refroidi) et en faisant "buller" la vapeur, une fois qu'il y a un fond d'eau distillée.

tarsonis a écrit:Mais le serpentin était composé d'un tube en alu acheté pour environ 1€/m chez bricotruc. L'avantage est qu'il se tord assez facilement à la main
De quel diamètre? Tu arrives à le tordre à froid sans qu'il s'écrase ou se déchire?
As-tu fait des essais avec de l'eau pour le refroidissement de ton tube? L'alu doit certainement faire gagner en efficacité par rapport à un tube plastique, mais a priori l'eau est un bien meilleur caloporteur que l'air. scratch
Cyrus_Smith
Cyrus_Smith
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 2230
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Cyrus_Smith le Mer 28 Mai 2014 - 8:15

Dans les appareils domestiques (même si pas dans toutes les maisons), celui qui serait le plus adapté au recyclage en distillateur ne serait-il pas le nettoyeur à vapeur?
Cyrus_Smith
Cyrus_Smith
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 2230
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par tarsonis le Mer 28 Mai 2014 - 8:58

Salut !
Cyrus_Smith a écrit:
tarsonis a écrit:Mais le serpentin était composé d'un tube en alu acheté pour environ 1€/m chez bricotruc. L'avantage est qu'il se tord assez facilement à la main
De quel diamètre? Tu arrives à le tordre à froid sans qu'il s'écrase ou se déchire?
Environ 5mm en diamètre intérieur, courbé au fur et à  mesure sur un bocal à cornichons allemand. clind'oeil


As-tu fait des essais avec de l'eau pour le refroidissement de ton tube? L'alu doit certainement faire gagner en efficacité par rapport à un tube plastique, mais a priori l'eau est un bien meilleur caloporteur que l'air. scratch
J'avais un flexible enroulé autour dans lequel circule de l'eau, mais le montage à ventilateur est beaucoup plus simple sur la durée car le fluide se renouvelle, tandis qu'avec l'eau elle finit par chauffer à moins d'être renouvelée, ou d'avoir un système assez évolué. Dans le cas de la distillation de l'eau, c'est suffisant car il suffit de faire tomber la température de quelques degrés au minimum pour avoir une condensation. Avec le système à radiateur, on descend de plus de 40°C d'un coup clind'oeil.

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 8746
Age : 32
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par Menuki le Mer 28 Mai 2014 - 13:31

Cyrus_Smith a écrit:Tu arrives à le tordre à froid sans qu'il s'écrase ou se déchire?
Pour courber un tube sans qu'il ne s'écrase, on peut le remplir de sable.

________________________________________________________
La Liberté, c'est la liberté de pouvoir dire que 2 et 2 font 4.
George Orwell in 1984
Menuki
Menuki
Membre Premium

Masculin Nombre de messages : 434
Date d'inscription : 08/04/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par serilynpayne le Jeu 29 Mai 2014 - 20:40

si c'est du cuivre recuit ça se plie à la main ...

pour distiller je pensais à une électrolyse par contre je sais pas si ça enlève les polluants ?

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
serilynpayne
serilynpayne
Animateur

Masculin Nombre de messages : 3228
Age : 55
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Comment distilleriez-vous de l'eau en mode MacGyver? - Page 2 Empty Re: Comment distilleriez-vous de l'eau en mode MacGyver?

Message par tarsonis le Ven 30 Mai 2014 - 8:07

Salut !
L'électrolyse sera très lente, avec une rendement assez désastreux au niveau électricité, tout en formant des composés dangereux, principalement du dihydrogène et dioxygène qui font boum.
Si tu as des composés supplémentaires, tu pourras générer des vapeurs encore plus terribles (Ex : du sel donnera de la javel.) clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 8746
Age : 32
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
