[Bidouille] Améliorations et détournements des lampes torches

Message par Rammstein le Mer 27 Nov 2013 - 9:08

L’avènement de la technologie LED a plus ou moins sonné le glas de l’ampoule à incandescence. Le marché de la lampe de poche n’a pas fait exception, et la quasi intégralité du matériel proposé dans le commerce fonctionne désormais avec des LED. Conséquence logique : on trouve dans nos placards et sur le marché de l’occasion un large panel de lampes torches en bon état de fonctionnement, mais devenues obsolètes car pas assez puissantes ou assez endurantes. Comme d’autres, je suis resté nostalgique de ces lampes qui ont accompagné toutes mes lectures nocturnes, planqué sous les couvertures. Je vous propose donc dans ce fil toute une série de bidouilles à même de remettre au goût du jour ces dinosaures d’une autre époque, et pourquoi pas leur conférer de nouvelles fonctions inédites parmi l’offre actuelle…


Bidouille 1 - Conversion LED

Cela peut paraître trivial, mais autant commencer par le plus facile : la plupart des ampoules à incandescence trouvent leur équivalent en LED. Moyennant quelques euros d’investissement, on peut ainsi facilement convertir n’importe quelle lampe torche à incandescence en lampe LED. Sur une lampe de type Maglite par exemple, l’opération est aisée, des kits existants sur le marché pour quelques euros. Pour d’autres lampes plus courantes il suffit de trouver une LED 3V ou 4,5V pourvue d’un culot de type E10 (entre 2,50 et 3,00 euros l’unité chez Conrad).

Les photos qui suivent présentent la conversion effectuée sur une frontale Petzl vieille de 20 ans, une Maglite Solitaire, une mini-Maglite et une relique de la Bundeswehr.




Bidouille 2 - Adaptateurs de piles

Certains maniaques s’ingénient à uniformiser leurs appareils – lampes incluses - au maximum afin qu’ils n’utilisent qu’un seul type de pile. Ceci permet entre autre de faciliter le stockage des piles et la rotation des stocks. Mais notre monde étant ce qu’il est, c’est-à-dire un gros bord€l chaotique et incontrôlable, il est fort probable qu’à un moment ou à un autre l’on soit confronté à un appareil dont le type de pile est indisponible. Heureusement, pour un coût modique (quelques euros) nos amis chinois offrent des solutions sur étagère, à savoir des adaptateurs.



Il devient ainsi possible d’alimenter par exemple une grosse Maglite D5 avec 6 piles AAA ! Evidemment les performances de la lampe s’en ressentent légèrement, mais le gain de masse est plus que conséquent et facilite certaines utilisations détournées de l'objet !  mrsgreen




Bidouille 3 - Igniteur de feu 1

L’astuce est largement connue mais mérite d’être citée : par beau temps, le réflecteur d’une lampe permet d’initier un feu en concentrant le rayonnement solaire. Pratique pour allumer une clope, mais il faut obligatoirement du soleil ! Je vous renvoie à une vidéo de démonstration : faire du feu avec une lampe torche.


Bidouille 4 - Igniteur de feu 2

Toute pile ou batterie (de téléphone portable par exemple) en état de marche est à même d’initier un feu. Tout lecteur de ce forum s’intéressant un tant soit peu aux techniques de survie sait qu’un peu de paille de fer et une batterie suffisent à cela. L’astuce qui suit n’utilise pas de paille de fer, un truc qu’on a rarement au fond de la poche, mais un déchet de la vie de tous les jours : l’emballage d’un chewing-gum en papier aluminé ! Cet item insignifiant, popularisé par Mc Gyver dans les années 80, trouve ici toute son utilité : la partie aluminée conduit le courant, alors que la partie en papier joue le rôle de combustible.



Pour allumer un feu avec une pile et un emballage de chewing-gum, il convient au préalable de déchirer ou découper grossièrement l’emballage en forme de Z, la branche centrale du Z étant plus étroite que les 2 autres afin de jouer le rôle de filament dans le circuit électrique primitif que nous allons assembler. Si l’on dispose d’une paire de ciseaux, on peut également s'en servir pour tailler de fines bandelettes.



La face aluminée des 2 extrémités de l’emballage sont mise en contact avec les bornes de la pile, et normalement la branche centrale s’enflamme. Vous avez votre feu ! Il peut être judicieux à cette fin de toujours avoir quelques chewing-gums sur soi… Malheureusement je n’ai que 2 mains, ce qui n'a pas facilité la prise de vue et m'a obligé à réitérer l'opération plusieurs fois pour obtenir un résultat à peu près montrable.






Bidouille 5 - Réserve de combustible et insonorisant

Pour continuer sur la lancée du précédent paragraphe, il peut être utile de disposer d’une réserve de combustible pour démarrer un feu. Une solution consiste à enrouler quelques longueurs de tape autour des piles ou du corps de la lampe. Le tape constitue en effet un excellent combustible, qu’il suffit de découper en très fines bandes qu’on agglomère ensuite en pelote. A noter que cette pelote peut s’enflammer facilement sous l’action d’un firesteel, pour peu que les bandes soient assez fines.



Accessoirement, cette précaution joue un rôle d’insonorisation, les chocs des piles contre l’intérieur du corps de la lampe étant amortis.


Bidouille 6 - Revêtement antiglisse, antichoc et combustible

Le corps métallique d'une lampe s’avère parfois difficile à agripper s’il est mouillé (environnement humide, main moite) ou gras. Les chocs répétés sur le corps de la lampe peuvent en outre endommager ses composants et occasionner des bruits peu discrets. Une solution pour pallier à cela, et qui devrait plaire aux fétichistes fréquentant ce forum, consiste à tailler dans une vieille chambre à air un costume en caoutchouc pour la lampe. L’utilisation de savon et d’un peu d’eau permet de faciliter l’enfilage sur la lampe. En prime on dispose d’une bonne réserve de combustible pour le cas où.




Bidouille 7 - Diffuseur de lumière d’ambiance

Rien de tel qu’une lumière tamisée pour égayer une soirée romantique sous la guitoune ! Sauf que ce genre d’accessoire est souvent encombrant et lourd. Qu’à cela ne tienne : une bidouille toute simple permet de fabriquer un diffuseur de lumière MUL efficace et très bon marché en quelques minutes. Il vous faut pour cela une balle de ping-pong, un clou à grosse tête plate, une pince, et une source de chaleur (brûleur à gaz ou bougie par exemple). Au moyen de la pince on maintient la tête du clou dans la flamme afin de la chauffer. Après quelques minutes de chauffe, on applique la tête de clou contre la balle de ping-pong, et l’on obtient instantanément un beau trou circulaire.



Quelques applications supplémentaires suffisent le cas échéant à agrandir le trou, afin de l’adapter au diamètre de la lampe (mieux vaut au préalable démonter la tête de la torche). Finalement la balle peut se monter sur la lampe, et il ne reste plus qu’à admirer le résultat !





Tout autre objet un peu opaque permet d'obtenir le même résultat. La balle de ping pong à l'avantage d'être très légère et d'offrir d'autres utilisations détournées (sujet en préparation).


Bidouille 8 - Détecteur de faux billets

C’est la crise, et il y a fort à parier que les arnaques aux faux billets vont prospérer. Pour distinguer le bon grain de l’ivraie, rien de tel qu’une petite lampe à UV apte à déceler les contrefaçons les plus grossières. Ceci se fabrique facilement si vous êtes l’heureux propriétaire d’une lampe Maglite ou équivalente, par exemple une mini MAG ou une micro MAG en 3V (2xAA ou 2xAAA). Il suffit en effet de se procurer une LED UV du bon voltage (1,90 euro FDPI les 10 LED de 3V sur la baie), de couper les bornes à la bonne longueur, de remplacer l’ampoule d’origine par la LED, et le tour est joué !



La mofification réalisée apparaît clairement sur la photo suivante : à gauche la LED d'origine, et àu milieu la LED modifiée en utilisant l'ampoule d'origine comme gabarit.



Il peut être nécessaire d'inverser la polarité en cas de non fonctionnement. Attention : la LED est légèrement plus grosse que l'ampoule d'origine, ce qui empêche le remontage de la tête de lampe (à moins d'aggrandir le diamètre du trou du réflecteur).





Avec ce détecteur de fortune (sans jeu de mots), on parvient facilement à reconnaître les étoiles des billets de 20 et 50 euros, qui deviennent orange une fois exposées aux UV :





L’intérêt de la Maglite est que la lampe dispose d’un compartiment de stockage dans le culot pour une ampoule de rechange, qui est fort à propos pour accueillir la LED UV.

La technique des UV est à mettre en œuvre en conjonction avec d’autres (infra-rouges par exemple) pour un résultat probant, sachant toutefois que les traceurs UV sont de moins en moins présents dans notre monnaie papier.
Pour plus d’information, j’invite à consulter les sites suivants  et .

Et notamment pour reconnaître les traceurs UV et IR de chaque billet, voir  !


Bidouille 9 - Purificateur d'eau UV

La bidouille 8 ci-dessus permet d'obtenir une source d'UV. Pourquoi ne pas l'utiliser pour purifier une eau contaminée par des bactéries, sur le principe du Steripen de Katadyn ? Si l'idée paraît géniale, elle n'est en fait pas possible techniquement à moindre coût.

Le Stéripen émet les UV-C (ultra-violets à ondes courtes) pour stériliser les germes. Ces UV-C sont très énergétiques, la longueur d'onde idéale devant en outre se situer autour de 260nm pour une action germicide optimale. Les LED UV actuellement disponibles à prix modique émettent des UV-A entre 320 et 400nm. Si l'on sait qu'en théorie, certains germes peuvent être stérilisés avec des UV-A de 380nm, en pratique le résultat est très aléatoire, long, et n'a qu'un effet restraint à certains germes. Les LED émettant des UV-C existent évidemment, mais leur coût est prohibitif (> 200$ l'unité). Bref, il va falloir attendre encore quelques années avant de pouvoir effectuer cette bidouille...  fumeur


Bidouille 10 - Capsule de survie / Réserve de piles

Que faire d’une lampe définitivement foutue ? La cannibaliser, évidemment ! Le corps de la lampe constitue notamment un composant de choix, car fabriqué généralement en alliage d'aluminium. Pour transformer le bidule en capsule, il convient d’enlever au préalable toute la tripaille électrique qui garnit l’intérieur de la lampe. Dans le cas d’une Maglite mini MAG cette opération est très simple à réaliser. Le contenant peut alors être utilisé tel quel. Les plus perfectionnistes chercheront à remplacer le verre par un morceau de métal ou de plastique pour plus de solidité. Certains jusqu’au-boutistes vont même jusqu’à acquérir un bouchon en aluminium, spécialement tourné pour l’occasion, mais cet investissement est-il bien raisonnable ? Pour ma part, la solution la plus simple et économique consiste à récupérer un embout de pied de chaise en plastique. Pour une mini MAG le diamètre intérieur requis est de 18mm. L’embout est monté en force sur le tube pourvu de son joint torique. Afin de garantir une étanchéité correcte, on peut placer un morceau de chambre à air au fond de l’embout, ou bien encore coller l’embout sur le corps de lampe.







Ce type de capsule est à même d’accueillir de petits ustensiles de survie, voire simplement un jeu de piles de rechange pour une autre lampe. Elle peut également servir de base pour confectionner un filtre à eau de fortune.






A SUIVRE !

Rammstein

________________________________________________________
Dans mon pays - Alésia - Threads - Help is on the way - Soft - I will not bow - Capitaine Stéphane - Бойцовский Клуб

Rammstein
Membre fondateur

Masculin Nombre de messages : 4996
Localisation : Allemagne
Date d'inscription : 07/11/2006

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par biblos le Mer 27 Nov 2013 - 10:24

pratique et ingénieux ! merci

________________________________________________________
Errare humanum est, perseverare diabolicum

biblos
Membre Premium

Masculin Nombre de messages : 587
Localisation : près de toulouse
Emploi : retraité
Loisirs : maquettes, jeu d'echecs, histoire radio
Date d'inscription : 08/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par Rammstein le Mer 27 Nov 2013 - 23:23

Suite...

Bidouille 11 - Illuminateur infra-rouge 1

Les lampes LED sont réputées émettre une lumière « froide ». A raison, car une LED classique n’émet pas d’ondes infra-rouges (IR, non perçues par l’œil humain), vecteur de chaleur. Cette caractéristique est particulièrement intéressante s’il s’agit de limiter les déperditions thermiques et donc d’économiser l’énergie des piles, mais empêche de réaliser certaines modifications faisant intervenir les IR. L’une d’elle consiste à transformer la lampe torche en illuminateur infra-rouge, un dispositif très utile en combinaison avec un amplificateur de lumière ou des lunettes de vision nocturne par exemple, car il permet d’accroître significativement le champ de vision.

Des solutions sur étagère existent : pour une quinzaine d’euros on trouve un filtre s’adaptant sur toutes les grosses torches type Maglite. Des solutions plus économiques peuvent également être mises en place. Les filtres IR sont ainsi utilisés dans le monde de la photographie. L’avènement de l’appareil photo numérique ayant rendu ces filtres obsolètes, il est aisé d’en trouver d’occasion sur les sites d’annonces et d’enchères, ou des fins de série chez le photographe du quartier. D’après la maigre littérature disponible sur le sujet, du 850nm est suffisant pour fabriquer un filtre IR opérationnel.

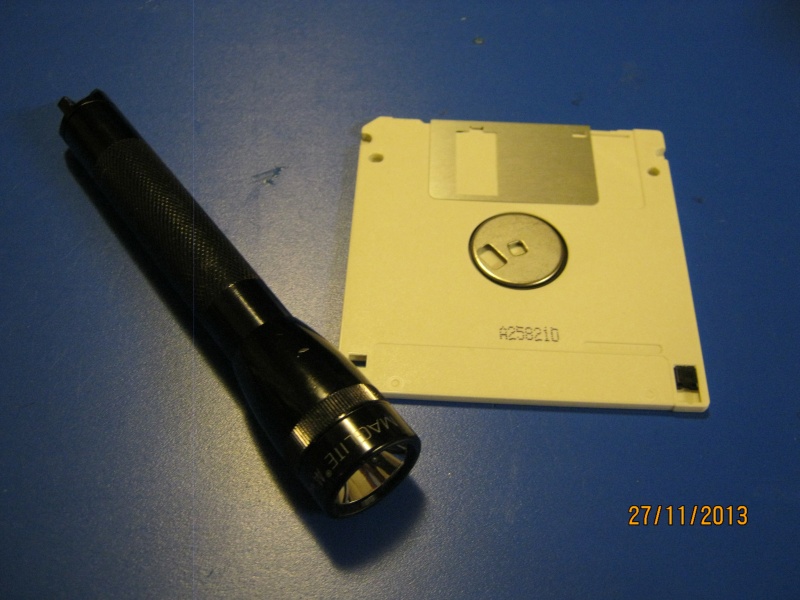

Une solution encore meilleur marché - comprendre gratuite ! - consiste à se procurer une vieille disquette 3,5".



Si comme moi vous aimez exploser du matériel électronique, c'est le moment de passer à l'action : l'enveloppe plastique de la disquette est promptement ouverte afin de récupérer le disque. Ce dernier étant constitué d'un matériau ne laissant passer que les infra-rouges, il s'avère idéal pour fabriquer un filtre.



Il suffit simplement de le découper au bon diamètre (en utilisant le verre d'origine comme gabarit), et de le monter en lieu et place du verre dont est pourvu votre lampe.





Le diamètre maximal réalisable avec cette technique atteint laborieusement les 30mm. Si un plus grand diamètre de filtre est nécessaire, il vous faudra remonter plus en arrière dans le temps et vous procurer une disquette de 5,25", qui autorise un diamètre de filtre d'environ 50mm !





L’efficacité de l’illuminateur IR dépend, entre autre, de la portée de la lampe. En outre, le type de pile utilisé et la nature improvisée du filtre IR peuvent réduire significativement la portée effective de l’illuminateur IR. Si la portée est trop faible pour une utilisation conjointe avec un amplificateur de lumière, l’illuminateur n'en reste pas moins utile car il peut être pré-positionné sur le périmètre de la zone d’observation et à des endroits stratégiques, afin de disposer d’un éclairage IR statique.


Bidouille 12 - Illuminateur infra-rouge 2

OK : toute votre vie durant vous êtes resté rétif au progrès et n'avez jamais touché un ordinateur, et encore moins une disquette. D'ailleurs vous êtes sans doute un des derniers dinosaures à utiliser un appareil photo argentique alors que tout le monde s'est mis au numérique. C'est parfait, car c'est exactement ce dont on a besoin pour cette bidouille : une vieille pellicule d'appareil photo argentique.



Celle-ci doit être développée, et voilée. La pellicule voilée a en effet la propriété de bloquer en partie la lumière, pour ne laisser passer que les infra-rouges. Mais nul besoin de sacrifier une pellicule neuve pour cela : toute pellicule développée comporte souvent à chacune de ses extrêmités une zone voilée, de longueur plus ou moins variable. C'est ce morceau de pelloche qui nous intéresse, et plus particulièrement celui situé en fin de pellicule sur la pellicule neuve, qui se retrouve donc logiquement en début de pellicule sur la pellicule développée (tu suis Petrus ?). Cette portion de pellicule a en effet la particularité d'être plus opaque, et donc d'être parfaitement adaptée à notre besoin.



Afin d'obtenir une filtration optimale, 2 épaisseurs de pellicule sont nécessaires, qu'il suffit de superposer. Comme précédemment on utilise le verre de la lampe comme gabarit pour découper la pellicule. On monte ensuite ce filtre improvisé sur la torche, et l'illuminateur IR est prêt à servir, avec les mêmes restrictions du chapitre précédent quant à son efficacité. Notons au passage que le diamètre du filtre est limité par la largeur de la pellicule.








Bidouille 13 - Illuminateur infra-rouge 3

Plutôt que de filtrer la lumière émise de la lampe pour n'en conserver que le rayonnement infra-rouge, on peut privilégier l'émission directe de ce rayonnement. Pour ce faire, une LED infra-rouge du commerce ayant les caractéristiques idoines (dimensions, voltage, etc.) est nécessaire. L'adaptation suit le principe des différentes bidouilles avec la LED UV.

Si l'on n'a pas accès à un commerce de composants électroniques, on peut se rabattre sur des pièces de récupération, issues par exemple d'une télécommande de télévision ou de lecteur de DVD.

Je n'ai pas encore testé cette bidouille, tout simplement car la distance d'illumination atteinte avec une LED IR est a priori inférieure à celle produite par une ampoule à incandescence munie d'un filtre IR. Pour des applications nécessitant une portée limitée, la LED IR peut s'avérer par contre plus simple à mettre en oeuvre.

Une utilisation possible - sans doute amenée à devenir répréhensible, à ma connaissance aucun texte de loi ne l'interdisant pour le moment - consiste à utiliser une ou plusieurs LED IR (montées sur une casquette par exemple, voire réparties sur toute la surface du corps) pour aveugler des caméras de surveillance…

Rammstein

________________________________________________________
Dans mon pays - Alésia - Threads - Help is on the way - Soft - I will not bow - Capitaine Stéphane - Бойцовский Клуб

Rammstein
Membre fondateur

Masculin Nombre de messages : 4996
Localisation : Allemagne
Date d'inscription : 07/11/2006

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par Ragnarök le Jeu 28 Nov 2013 - 4:19

Excellent Rammstein !

quelques travaux pratiques en perspective pour ce week-end !

la poignée pour transformer la maglite en tonfa, c'est un accessoire prévu pour, ou une adaptation de ton cru ?

en tout cas merci pour ce topic très éclairant !

Ragnarök

________________________________________________________
Mieux vaut prévoir pour rien plutôt que de ne rien prévoir

Ragnarök
Membre

Masculin Nombre de messages : 77
Localisation : Franche-Comté
Emploi : artisan du bâtiment
Loisirs : améliorer ma résilience
Date d'inscription : 27/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par Rammstein le Jeu 28 Nov 2013 - 9:19

C'est un accessoire prévu pour, tout comme la couronne crénelée. Mais j'ai l'intention de l'utiliser comme poignée pour transformer la lampe 6D en combo projecteur IR / amplificateur de lumière.

Rammstein

________________________________________________________
Dans mon pays - Alésia - Threads - Help is on the way - Soft - I will not bow - Capitaine Stéphane - Бойцовский Клуб

Rammstein
Membre fondateur

Masculin Nombre de messages : 4996
Localisation : Allemagne
Date d'inscription : 07/11/2006

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par tarsonis le Ven 29 Nov 2013 - 18:50

Décidément, j'adore tes tutos ! fumeur

Bidouille 9 - Purificateur d'eau UV
Si l'on sait qu'en théorie, certains germes peuvent être stérilisés avec des UV-A de 380nm, en pratique le résultat est très aléatoire, long, et n'a qu'un effet restraint à certains germes. Les LED émettant des UV-C existent évidemment, mais leur coût est prohibitif (> 200$ l'unité). Bref, il va falloir attendre encore quelques années avant de pouvoir effectuer cette bidouille...  fumeur
J'avais planché un moment dessus, afin de proposer un circuit steripen-like, mais avec un coût abordable; vu que l'ensemble n'est qu'un simple inverter.

Au niveau des LEDs, c'est quasiment grillé (sans mauvais jeu de mots...), entre les autorisations spéciales, le coût et la durée de vie limitée (par opacification rapide du plastique).

Le meilleur compromis devrait amha tourner autour des tubes fluo UV. L'unique différence avec des tubes normaux est qu'ils ne contiennent pas de poudre fluorescente au mercure !
Mais ces tubes sont souvent assez chers (cf les animaleries).
L'état actuel du projet est à l'étape de conversion d'un tube commun en tube UVC en décollant la poudre intérieure par vibration....... pour l'instant encore au niveau bac à sable clind'oeil

________________________________________________________
Nous devons apprendre à vivre ensemble comme des frères, sinon nous allons mourir tous ensemble comme des idiots. M. L. K.
Step It Up - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France

tarsonis
Co-administrateur

Masculin Nombre de messages : 7988
Age : 30
Localisation : Est
Loisirs : Randonnée, botanique, bidouillages DIY, médecine, bouquins SF.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par argoth le Ven 29 Nov 2013 - 19:04


Salut,
Si vous chercher des ampoules UVC a bas prix faut le dire les copains.

Lampe spécifiquement prévu pour un purificateur d'eau, 100$ http://www.canadiantire.ca/fr/pdp/replacement-lamp-for-62-1006-uv-disinfection-system-0621008p.html (a voir si uvc)

Lampe UVC pour purificateur d'air (système chauffage à air pulser, pour 30$ http://www.canadiantire.ca/fr/pdp/replacement-uv-c-bulb-for-germ-guardian-uv-c-room-air-sanitizer-0435064p.html

Lampe UVC pour assainisseur d'air, model plus petit. http://www.canadiantire.ca/fr/pdp/replacement-uv-c-bulb-for-germ-guardian-pluggable-uv-c-air-sanit-0435076p.html. Ce modèle ne serait-il pas efficace dans un verre d'eau par exemple? 18$

on est loin des 200$, si vous avez besoin pour bidouillé, y a toujours moyen de s'arranger. :-)

Prennez quand même la peine de vérifié que c'est bien ce que vous voulez, moi j'y connais franchement rien.

a+ les copains.

________________________________________________________
On hérite pas de la terre de nos parents, on l'emprunte a nos enfants.

Un peuple qui est près a cédez un peu de libérer pour plus de sécurité, ne mérite n'y l'un, n'y l'autre et finira par perdre les deux. Thomas jefferson.


Pas capable est mort hier, il s'essaye est né ce matin.

argoth
Animateur

Masculin Nombre de messages : 3334
Date d'inscription : 16/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: [Bidouille] Améliorations et détournements des lampes torches

Message par strinkler le Ven 29 Nov 2013 - 22:01

dans les magasin d'aquariophilie il y a moyen de trouvé des lampe de rechange pour stérilisateur UV.
un lien au pif
