LED en cellule photovoltaïque

Message par BAROUD le Jeu 3 Oct 2013 - 10:58

Je suis tombé par hasard sur cette vidéo YouTube ainsi que d'autres en utilisant le tag "led as solar cell":

J'ai d'abord cru à un canulars technologique comme il en existe des milliers sur le net, mais j'ai quand même voulu essayé pour enlever le doute (Une LED c'est quand même un semi-conducteur transparent comme les cellules photovoltaïques Suspect ) surtout que j'ai trouvé que ça a êté commercialisé (en version pro bien sur: Quand les leds récupérent l'énergie solaire ! ). Voilà ce que j'ai obtenu avec une LED verte (Il parait que ça ne fonctionne bien qu'avec les vertes, rouges et infrarouge):

Presque 1,5 V c'est pas très mauvais ça bounce

Encore un doute: ça peut provenir d'un courant parasite ou une fuite de mon vieux multimètre scratch
Pour vérifier, j'ai caché le soleil avec l'ombre de ma main et:

La tension produite chute comme pour une vrais cellule photovoltaïque affraid

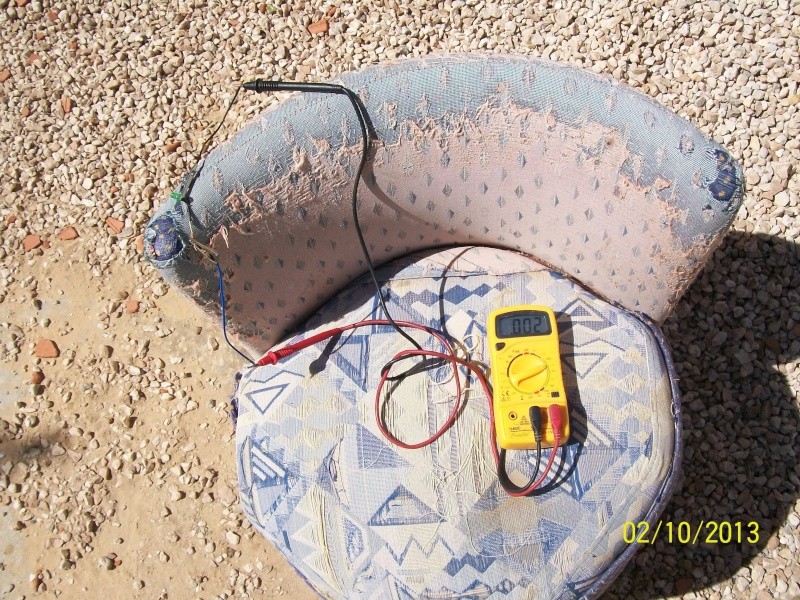

Maintenant, faut mesurer l'intensité donnée (grand moment d'émotion sdf)

L'arnaque totale evcol  war
Seulement 0.002 Milliampère énervé  ce qui nous fait, si je me rappelle bien mes cours d’électronique, dans les 3 Microwatt. Pffff, déçu du rendement par rapport au 1,5V obtenu mais pas si déçu que ça en fait study: Je me demande si ça peut servir comme détecteur de lumière ou autre radiations???  scratch
Edit: Jai faillit oublier, il y a ça aussi:


________________________________________________________
Je suit comme le scorpion, je chasse tranquille, je fuit le danger, mais faut pas me marché dessus car je pique.

 cheers Que le meilleur de votre passé soit le pire de votre avenir ! cheers

Présentation BAROUD

BAROUD
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 931
Localisation : Tunisie
Emploi : Agent de sécurité
Loisirs : Snorkeling - Bushcraft
Date d'inscription : 27/11/2010

Voir le profil de l'utilisateur http://arabsurvivalist.blogspot.com/

Revenir en haut Aller en bas

Re: LED en cellule photovoltaïque

Message par tarsonis le Dim 6 Oct 2013 - 1:15

Salut !
BAROUD a écrit:
L'arnaque totale
[left]Seulement 0.002 Milliampère énervé  ce qui nous fait, si je me rappelle bien mes cours d’électronique, dans les 3 Microwatt. Pffff, déçu du rendement par rapport au 1,5V obtenu mais pas si déçu que ça en fait study:
C'est même pire car tu as mesuré la tension avec un multimètre numérique - à forte impédance d'entrée (2M en général)-, et mesuré l'intensité (de ce que je vois sur la photo) en court circuit sur un ampèremètre.
La puissance produite n'est du coup pas le produit des deux car les variables sont liées. Par exemple, en court-circuit, tu as une tension plutôt proche de 0,01V aux bornes de la LED.
Il faut alors deux appareils de mesure et une charge variable : un pour la tension, et un autre pour l'intensité (ce qui donnera une belle courbe).
Sinon, avec un seul appareil et sommairement, tu peux faire débiter dans une résistance 100 ohms et mesurer la tension à ses bornes, puis l'intensité.


Je me demande si ça peut servir comme détecteur de lumière ou autre radiations??
Tout à fait !
http://www.thebox.myzen.co.uk/Workshop/LED_Sensing.html
Sans oublier le cas de la diode PIN, qui a servi dans mon post sur le détecteur de radioactivité à semi-conducteur clind'oeil

________________________________________________________
Nous devons apprendre à vivre ensemble comme des frères, sinon nous allons mourir tous ensemble comme des idiots. M. L. K.
Step It Up - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France

tarsonis
Co-administrateur

Masculin Nombre de messages : 7987
Age : 30
Localisation : Est
Loisirs : Randonnée, botanique, bidouillages DIY, médecine, bouquins SF.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: LED en cellule photovoltaïque

Message par BAROUD le Dim 6 Oct 2013 - 11:31

tarsonis a écrit:Sinon, avec un seul appareil et sommairement, tu peux faire débiter dans une résistance 100 ohms et mesurer la tension à ses bornes, puis l'intensité.
ça se voit mal sur la photo mais la LED et le Multimètre son en série avec une résistance de 150 Ohm clind'oeil (...eux appareils de mesure et une charge variable... Hummm! scratch  study  C'est peut être faisable juste pour le Fun mrsgreen )
En tout cas, merci tarsonis d'être passé. Un avis d'expert c'est toujours incontournable pouce.
tarsonis a écrit:Tout à fait !
http://www.thebox.myzen.co.uk/Workshop/LED_Sensing.html
Sans oublier le cas de la diode PIN, qui a servi dans mon post sur le détecteur de radioactivité à semi-conducteur
Merci pour le lien tendre

________________________________________________________
Je suit comme le scorpion, je chasse tranquille, je fuit le danger, mais faut pas me marché dessus car je pique.

 cheers Que le meilleur de votre passé soit le pire de votre avenir ! cheers

Présentation BAROUD

BAROUD
Membre Premium - Participe à rendre le contenu de nos forums plus pertinent & pragmatique

Masculin Nombre de messages : 931
Localisation : Tunisie
Emploi : Agent de sécurité
Loisirs : Snorkeling - Bushcraft
Date d'inscription : 27/11/2010

Voir le profil de l'utilisateur http://arabsurvivalist.blogspot.com/

Revenir en haut Aller en bas

Re: LED en cellule photovoltaïque

Message par tarsonis le Lun 7 Oct 2013 - 9:32

Salut !
BAROUD a écrit:ça se voit mal sur la photo mais la LED et le Multimètre son en série avec une résistance de 150 Ohm
Ah oui, effectivement je ne l'avais pas vue !
Mais pour mesurer la tension à charge, il faut que la LED débite du courant dans la résistance, dont tu prends la tension au bornes clind'oeil
Le schéma devient :



En tout cas, merci tarsonis d'être passé. Un avis d'expert c'est toujours incontournable
C'est bien trop d'honneur ! drunken

Concernant la production d'électricité à partir de semi-conducteur, si le sujet t'intéresse, j'avais planché sur l’oxyde de cuivre (produit final du retraitement de bains de gravure. Il est possible de faire des diodes, mais aussi des générateurs. C'est expérimental, mais intéressant clind'oeil
Version panneau solaire :


Version générateur thermoélectrique :


et



Enfin, la diode :

________________________________________________________
Nous devons apprendre à vivre ensemble comme des frères, sinon nous allons mourir tous ensemble comme des idiots. M. L. K.
Step It Up - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France

tarsonis
Co-administrateur

Masculin Nombre de messages : 7987
Age : 30
Localisation : Est
Loisirs : Randonnée, botanique, bidouillages DIY, médecine, bouquins SF.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: LED en cellule photovoltaïque

Message par BAROUD le Lun 7 Oct 2013 - 11:51

Merci, je ferait des essayes avec ce schéma sans trop fondé d'espoir sur truc (ou ptt juste pour une application à très faible courant comme dans les liens en haut: détection, mesure, etc...)

Pour la plaque de cuivre, j'ai fait des essayes non concluant il y a des années mais le thermocouple (essayé après avoir vue un module Peltier à l’œuvre sur Youtube et ici sur le Forum, un module que je vient juste d’acquérir hier en le récupérant sur une vielle fontaine à eau) a donné des résultats prometteur. Je ferait plus d'essais avec le module Peltier d'abord puis avec le thermocouple à oxyde de cuivre pour avoir un truc totalement DIY.  Smile
