Fabrication d'un poste à souder par points

5 participants

Aller en bas

Fabrication d'un poste à souder par points Empty Fabrication d'un poste à souder par points

Message par Le castor bricoleur Dim 21 Avr 2013 - 16:11

Voici le sujet le plus complet sur la question, avec des réalisations bien meilleures que la mienne:
Sujet sur usinages.com , 87 pages quand même!

Pour ceux qui ne comptent pas leur argent ni leur temps:
Spotwelding 2200A affraid

Pour les pressés, une démo:

Mais venons-en au fait:
J'ai donc récupéré un transformateur de 1600W et scié l'enroulement haute tension des deux côtés, puis je l'ai chassé à l'aide d'un boulon et d'un marteau:
Fabrication d'un poste à souder par points P1735_10
Il vaut mieux garder intact le papier qui recouvre les tôles pour éviter d'abîmer le futur enroulement sur les arêtes. Et il faut aussi remettre en place les petites tôles entre les deux enroulements (shunt magnétique) pour éviter une destruction du primaire par surconsommation.

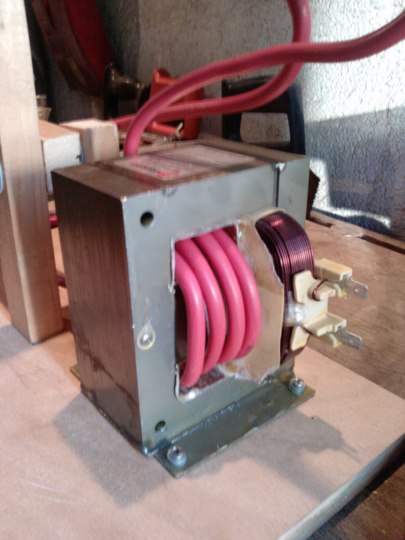

J'ai ensuite rebobiné avec du 16mm² rigide (à défaut de 25² souple) en faisant trois tours et demi, ce qui me donne 3,3V.
Fabrication d'un poste à souder par points P1951_10


Ensuite, j'ai utilisé ce montage:Temporisateur 003-Sonelec-musique pour en faire ceci (image cliquable):
Schéma
Fabrication du circuit:
Circuit1Circuit2

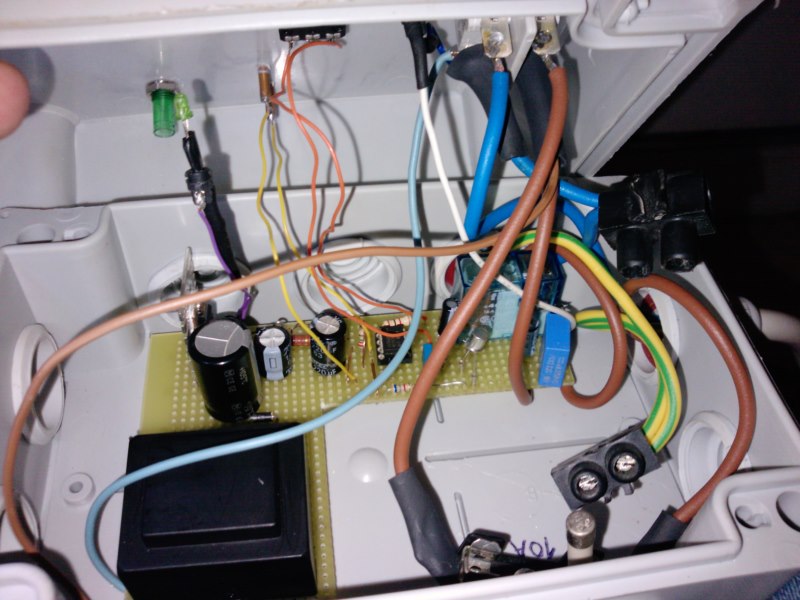

Dans sa boîte!
Circuit boite
Panneau de contrôle: avec les contacts tactiles pour le déclenchement, le réglage de la durée: régler sur une demi seconde à deux secondes, et même si le réglage n'est pas vraiment souple dans cette plage on s'en sort très bien.
Panneau commande
Vue générale:le bras est muni d'un contrepoids réglable, et il ne faut pas appuyer trop sinon le métal se contente de rougir sans production d'arc de soudure, et j'obtiens une marque ou un trou. Je ne suis pas sûr que ce soit sensé marcher comme cela, mais c'est ma méthode Fabrication d'un poste à souder par points 310536
Fabrication d'un poste à souder par points Img_6511
Et enfin, les électrodes: en tige filetée de laiton 5mm, elles sont vissées dans des manchons filetés que j'ai percés et refiletés en passant un boulon martyr dedans. Je n'arrive à souder que de la boîte à thé, mais c'est déjà pas mal! A l'avenir il faudra mettre du fil plus gros avec un tour ou deux, des électrodes plus grosses car elles chauffent beaucoup et il faut veiller à laisser le système refroidir sinon la gaine du fil rouge peut fondre.
Fabrication d'un poste à souder par points Img_6512 soudures


Dernière édition par Le castor bricoleur le Lun 22 Avr 2013 - 1:44, édité 2 fois (Raison : Edit2: correction schéma)
Le castor bricoleur
Le castor bricoleur
Membre Premium

Masculin Nombre de messages : 351
Date d'inscription : 18/06/2012

Revenir en haut Aller en bas

Fabrication d'un poste à souder par points Empty Re: Fabrication d'un poste à souder par points

Message par Aristote Dim 21 Avr 2013 - 19:41

Je n'ai pas de poste à souder et l'électricité et moi ça fait au moins trois.
Je pense donc que le moment venu j'en achèterai un.
Mais en tout cas bravo pour la performance. : pouce

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 4292
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Revenir en haut Aller en bas

Fabrication d'un poste à souder par points Empty Re: Fabrication d'un poste à souder par points

Message par tarsonis Lun 22 Avr 2013 - 9:10

Terrible ton post !
J'ai hâte de lire les prochains tests (différents métaux, épaisseurs, etc...) !

Si tu as le temps : est-ce que la soudure de deux pièces de nickel 1F par la tranche fonctionne ? clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Distant Pulsar - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
tarsonis
tarsonis
Administrateur

Masculin Nombre de messages : 10666
Age : 37
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Revenir en haut Aller en bas

Fabrication d'un poste à souder par points Empty Re: Fabrication d'un poste à souder par points

Message par Le castor bricoleur Lun 22 Avr 2013 - 20:17

tarsonis a écrit:J'ai hâte de lire les prochains tests (différents métaux, épaisseurs, etc...)!
Alors voilà: épaisseur...ben je suis limité à la boîte à thé. Sur deux bouts de tôle de 0.5mm je ne pénètre rien du tout. Quand au fil de cuivre, il ne veut pas se souder!

Et le système est plutôt difficile à maîtriser, vu que le contact ne doit pas être franc pour pouvoir avoir un arc (normalement c'est pas ça), qui fait souvent des trous d'ailleurs. En principe normalement je devrais pouvoir souder en appuyant comme un malade sur les électrodes, or là même quand je fais rougir le métal, pas moyen que ça colle.

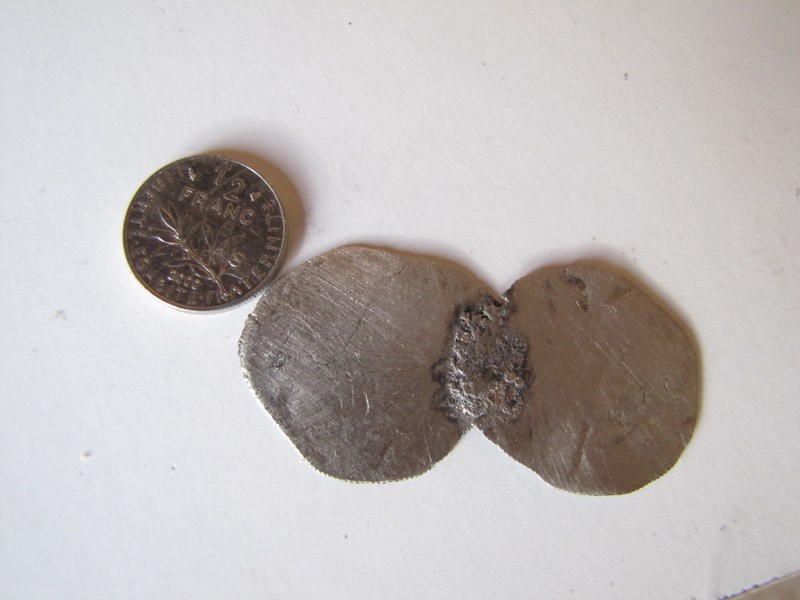

Le test sur des pièces de 50cts de Francs (en nickel, j'ai vérifié), préalablement passées à l'enclume pour réduire l'épaisseur:
