Mon rocket Stove

Message par Aristote le Mer 28 Nov 2012 - 15:44

Mon premier Rocket Stove :

Je pense que tout le monde connaît maintenant le poêle Rocket Stove.

Il y a une multitude de façons de le construire et de l’utiliser. C’est vraiment une belle invention car c’est un système très économique en combustible.

J’ai voulu construire mon premier Rocket Stove de la façon la plus simple.

J’ai donc récupéré des briques réfractaires qui provenaient de la démolition d’un conduit de cheminée et un tuyau de poêle avec un coude que j’ai acheté à bon marché dans un dépôt vente.

J’ai simplement assemblé les briques sans les maçonner en les superposant d’une certaine façon. (Voir croquis)

J’ai ensuite intégré le tuyau de poêle coudé auquel j’ai ajouté une plaque métallique pour permettre un tirage et recevoir les morceaux de bois. Pour finir il faut remplir l’intérieur de terre.

Je n’ai pas trop réfléchis aux dimensions mais j’ai fait en sorte que le tuyau vertical soit plus long que le tuyau horizontal afin d’avoir un tirage suffisant.

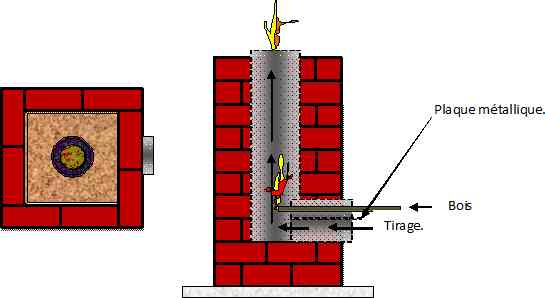

Schéma :





Le bois que j’utilise vient de palettes récupérées. Elles sont faciles à éclater avec une hache. Vous pouvez utiliser aussi toutes les brindilles de taille acceptable que vous trouverez.

Cet été j’ai fait toutes mes conserves et j’arrive à faire bouillir 33 litres d’eau en 45mn. Une fois les conserves retirées du récipient, pensez à ne pas gaspiller l’eau chaude car vous pouvez en profiter pour désherber vos allées.



Voilà ce que cela donne en photos:








Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par bricolo le Mer 28 Nov 2012 - 15:57

Very Happy Very Happy Very Happy :Dun seul mot: splendide Smile

bricolo
Membre Premium

Masculin Nombre de messages : 561
Age : 66
Localisation : RPLOB
Emploi : retraité a plein temps
Loisirs : tout ce qui est gratuit
Date d'inscription : 19/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Catharing le Mer 28 Nov 2012 - 17:25

bricolo a écrit:Very Happy Very Happy Very Happy :Dun seul mot: splendide Smile

+1 cheers

________________________________________________________
« Celui qui donne sa pitié au méchant fait tort au juste. »

"J'ai tendance à comparer les humains actuels aux légumes cultivés hors sol, sous serre.
Il suffit que tu les déplaces en terre, au soleil, en plein vent, sous la pluie, pour qu'ils crèvent. Tellement ils sont fragiles
." Lo de

Catharing
Modérateur

Masculin Nombre de messages : 4079
Localisation :
Date d'inscription : 22/11/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par serilynpayne le Mer 28 Nov 2012 - 18:37

ah c'est une great idée ! je cherchais justement un moyen pour faire cuire la bouffe des cochons !
par contre ça doit tirer un max avec de belles flammes ? y'a peut être moyen de peaufiner avec un clapet pour le tirage ?

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
http://chezery.ctmen.ch/

serilynpayne
Animateur

Masculin Nombre de messages : 3142
Age : 53
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur http://chezery.ctmen.ch/

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Mer 28 Nov 2012 - 19:47

Dans ce cas tu utilises une plaque qui sert de diffuseur sous ton chaudron. À voir si ça peut le faire. Mais c'est vrai, c'est un vrai chalumeau.

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par serilynpayne le Mer 28 Nov 2012 - 20:51

quel est le rythme de chargement en bois ? c'est du continu ? est-il possible de faire un foyer plus grand (diamètre du tube) et de réduire pour la cheminée ? ça permettrait de mettre de plus grosses buches ?

plein de questions ... clind'oeil

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
http://chezery.ctmen.ch/

serilynpayne
Animateur

Masculin Nombre de messages : 3142
Age : 53
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur http://chezery.ctmen.ch/

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Mer 28 Nov 2012 - 21:13

En fait, c'est un peu le problème. Car il faut être à côté pour pousser le bois au fond du tube environ toutes les 10mn pour que le foyer garde sa pleine vigueur.
Mais je pense qu'il existe un autre système qui consiste à mettre le bois à la verticale c'est à dire comme les poêles de masse où c' est la gravité qui s'exerce.
Je n'ai pas encore testé ce système mais je vais vérifier si je trouve des photos pour t'en reparler.
Concernant le diamètre du tube il s'agit d'un tube de poêle de cuisinière environ 20 cm de diamètre.

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par serilynpayne le Mer 28 Nov 2012 - 21:21

du coup tu ne peux charger actuellement au maximum des buchettes de 8 cm de diamètre , pour être pratique ?
Remarque c'est pas très dur de fabriquer ce genre de buchettes , généralement ce type de branches , enfin surtout en dessous de 5cm , je les brûles dehors ou je les broies , et certaines je laisse en tas pour faire des maisons pour les salamandres Smile

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
http://chezery.ctmen.ch/

serilynpayne
Animateur

Masculin Nombre de messages : 3142
Age : 53
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur http://chezery.ctmen.ch/

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Mer 28 Nov 2012 - 21:47

Au contraire, c'est justement très économique en bois. Les morceaux une fois placés durent environ 25 mn. Le plus embêtant c'est finalement de les pousser régulièrement.
Comme je l'ai signalé j'utilise du bois de palette. Je les fends avec une hache et crois moi en 5mn j'ai suffisamment de bois.

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par serilynpayne le Mer 28 Nov 2012 - 21:52

je testerai l'année prochaine . Chouette projet

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
http://chezery.ctmen.ch/

serilynpayne
Animateur

Masculin Nombre de messages : 3142
Age : 53
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur http://chezery.ctmen.ch/

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Jeu 29 Nov 2012 - 12:15

Voilà ce que pourrait donner le système du bois posé verticalement. Cela éviterait d’être constamment à côté pour entretenir le foyer.


Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Cyrus_Smith le Ven 30 Nov 2012 - 7:02

Le problème va être d'établir un tirage suffisant pour que ton feu ne remonte pas par le côté où tu introduis le bois... scratch

Cyrus_Smith
Modérateur

Masculin Nombre de messages : 2136
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Ven 30 Nov 2012 - 8:20

Je pense qu'il faut que le tuyau vertical soit deux fois plus long que le tuyau vertical pour avoir un tirage idéal.

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Ven 30 Nov 2012 - 11:01



Je pense qu'il faut que le tuyau vertical soit deux fois plus long que le tuyau vertical pour avoir un tirage idéal.

Erreur sur mon dernier message. Je corrige désolé.

Je pense qu'il faut que le tuyau vertical soit deux fois plus long que le tuyau horizontal pour avoir un tirage idéal.



Un exemple:


Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Cyrus_Smith le Sam 1 Déc 2012 - 10:20

Aristote a écrit:Je pense qu'il faut que le tuyau vertical soit deux fois plus long que le tuyau horizontal pour avoir un tirage idéal.
Qu'est-ce qui te fait dire ça?

Quoi qu'il en soit, ce qui me semble problématique dans ton schéma où le bois est introduit verticalement, c'est que le foyer se trouve sous le conduit d'introduction et pas sous la cheminée. Du coup, j'ai du mal a voir pourquoi la fumée préférerait sortir par la cheminée plutôt que par le conduit d'introduction... scratch

Cyrus_Smith
Modérateur

Masculin Nombre de messages : 2136
Localisation : Île mystérieuse
Date d'inscription : 02/09/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par strinkler le Sam 1 Déc 2012 - 12:07

Cyrus_Smith a écrit:
Aristote a écrit:Je pense qu'il faut que le tuyau vertical soit deux fois plus long que le tuyau horizontal pour avoir un tirage idéal.
Qu'est-ce qui te fait dire ça?

Quoi qu'il en soit, ce qui me semble problématique dans ton schéma où le bois est introduit verticalement, c'est que le foyer se trouve sous le conduit d'introduction et pas sous la cheminée. Du coup, j'ai du mal a voir pourquoi la fumée préférerait sortir par la cheminée plutôt que par le conduit d'introduction... scratch

la flamme etant sous le combustible, la combustion va accelerer il sera impossible de maitriser la "puissance"

strinkler
Membre Premium

Masculin Nombre de messages : 707
Localisation : rouen
Emploi : Chef d'équipe, technicien de maintenance indus, palfrenier soigneur.
Loisirs : art martiaux, tir.
Date d'inscription : 13/05/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Sam 1 Déc 2012 - 13:36

Tout cela est effectivement à vérifier.
Mais ce principe est tiré d'une source fiable.
Livre: Rocket Stoves de pascal Brunet collection boîte de paille p 47.
Titre "Proportions relatives du tunnel de combustion, de la cheminée interne et du tube de combustion"
&3-Si la cheminée interne est deux fois plus grande que le tunnel de combustion c'est l'idéal. Le tirage est double.
&4-Si le tube d'alimentation est trop haut et que le tirage est petit, des retours de flamme peuvent se produire....

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par demeter le Sam 26 Jan 2013 - 0:46

Quand tu dis:
Aristote a écrit:...
&3-Si la cheminée interne est deux fois plus grande que le tunnel de combustion c'est l'idéal. Le tirage est double.
&4-Si le tube d'alimentation est trop haut et que le tirage est petit, des retours de flamme peuvent se produire....
pour la cheminée, on parle bien de diamètre, non ? Parce que là, j'aurai tendance à croire qu'il ne s'agit simplement de la longueur.

________________________________________________________
J'ai pas mis de signature ! Et alors ?!
Ou alors, "L'inspiration, c'est comme le KK, des fois ça met longtemps a arriver".
ma prépa

demeter
Membre Premium

Masculin Nombre de messages : 175
Age : 35
Localisation : Ain (BGB)
Loisirs : la contemplation, l'observation et une touche d'humour 'bien lourd'
Date d'inscription : 30/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Sam 26 Jan 2013 - 9:35

@Demeter
Salut Demeter
Pour un poêle de masse voir la dernière photo plus au-dessus:
On nomme cheminée interne la hauteur du poêle et son tuyau à l'intérieur.
Le tunnel de combustion c'est la partie horizontale située au niveau du sol.
Le tube d'alimentation c'est l'entrée verticale à gauche au niveau du sol qui reçoit le bois.
Donc on parle pas de diamètre mais bien de hauteur ou longueur.



________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par bigblond le Mer 13 Fév 2013 - 18:40

Cyrus_Smith a écrit:Quoi qu'il en soit, ce qui me semble problématique dans ton schéma où le bois est introduit verticalement, c'est que le foyer se trouve sous le conduit d'introduction et pas sous la cheminée. Du coup, j'ai du mal a voir pourquoi la fumée préférerait sortir par la cheminée plutôt que par le conduit d'introduction... scratch

Oui, c'est bizarre, ça m'a aussi choqué la première fois que j'ai vu ce type de poêle, mais ça marche.
En fait, ça fume tout de même un peu par le tuyau d'alimentation à l'allumage, donc en général ils démarrent le feu en plaçant une ou deux boules de journal au fond du conduit d'alimentation, il l'enflamment et immédiatement après ils commencent à alimenter le feu avec de tout petits bouts de bois (pour avoir quelques braises), le circuit d'évacuation des fumées se fait alors naturellement (si on peut dire) et on peut alors placer des bouts de bois plus importants (mais toujours des bois de faible section (l'intérêt étant d'obtenir le maximum de calories avec le minimum de bois, il faut donc une combustion vive).

Certains mettent même des grands bâtons dans le trou d'alimentation, ils descendent tout seuls au fur et à mesure de la combustion (il doit falloir les aider de temps en temps ou les remettre en équilibre dans le trou d'alimentation), le feu ne remonte pas puisqu'une fois le tirage est amorcé l'air frais est aspiré par le trou d'alimentation et ressort par la cheminée (et ça tire fort, vraiment très fort...).

bigblond
Membre

Masculin Nombre de messages : 335
Localisation : Vosges - FRANCE
Date d'inscription : 15/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par bigblond le Mer 13 Fév 2013 - 18:55

@Aristote
Salut,
Belle réalisation.
Comment tu fais pour retirer ton stérilisateur du pot de fleur en zinc ? Tu n'a pas beaucoup de place pour accéder aux poignées du stérilisateur

________________________________________________________
« Nous saurons que notre programme de désinformation est accompli quand tout ce que le public américain croira sera faux. » ~ William Casey, Directeur de la CIA (tiré de la première réunion du personnel de Casey en tant que Directeur en 1981).

bigblond
Membre

Masculin Nombre de messages : 335
Localisation : Vosges - FRANCE
Date d'inscription : 15/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par serilynpayne le Mer 13 Fév 2013 - 19:02

il attend que ça refroidisse

________________________________________________________
Lorsque je revois un film sur Jeanne d'Arc , chaque fois je me dis - c'est idiot- elle va s'en tirer... ce n'est pas possible .
http://chezery.ctmen.ch/

serilynpayne
Animateur

Masculin Nombre de messages : 3142
Age : 53
Localisation : Duché de Savoie
Emploi : éleveur de biches
Date d'inscription : 16/11/2008

Voir le profil de l'utilisateur http://chezery.ctmen.ch/

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par bigblond le Mer 13 Fév 2013 - 19:06

serilynpayne a écrit:il attend que ça refroidisse

Bin non, puisqu'il utilise l'eau chaude pour désherber ses allées... fouet

bigblond
Membre

Masculin Nombre de messages : 335
Localisation : Vosges - FRANCE
Date d'inscription : 15/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par Aristote le Mer 13 Fév 2013 - 19:31

Hé hé astuce, je vire le couvercle, je vire aussi quelques bocaux en me brûlant un peu les doigts et ensuite je vide l'eau chaude du stérilisateur avec une petite casserole pour l'alléger.
Ensuite j'ôte les autres bocaux et là le stérilisateur étant moins lourd je le sort et vide d'un coup le reste de l'eau.

Aristote
Modérateur

Masculin Nombre de messages : 3260
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Mon rocket Stove

Message par demeter le Mer 13 Fév 2013 - 21:30

Y'a peut être même moyen de faire un syphon avec un tuyau genre flexible de douche pour transvaser dans des arrosoirs ...

________________________________________________________
J'ai pas mis de signature ! Et alors ?!
Ou alors, "L'inspiration, c'est comme le KK, des fois ça met longtemps a arriver".
ma prépa

demeter
Membre Premium

Masculin Nombre de messages : 175
Age : 35
Localisation : Ain (BGB)
Loisirs : la contemplation, l'observation et une touche d'humour 'bien lourd'
Date d'inscription : 30/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
