Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par argoth le Jeu 19 Aoû 2010 - 22:10

Je poste ici, mais si vous pensez que ca serait mieux dans un sujet séparé dite le, je ne voulais pas multiplié les sujet pour rien.

Construction d’un chauffe air solaire.

Bon ça sert à quoi? Bas à chauffer l’air tien, et par le fait même à chauffer la maison. Je vous propose ici un petit bricolage à la venu du premier plein de pouce venu. C’est économique, écologique et très rentable. (Tien pourquoi au mot rentable j’ai vu plusieurs regard, à priori désintéressé se tourné vers moi. Lol).

D’abord le retour sur expérience, avec ses modules pour chauffer votre maison voilà ce que vous êtes en droit d’espérer. Je vie au canada, l’hiver il n’y fait pas froid, y fait frète en tabarnack, 20 à 30 degré sous zéro. J’ai 4 modules de 1 mètre sur 2 mètre, deux à l’étage et deux au rez-de-chaussée. J’en ai un orienté sud-est et un orienté sud-ouest sur chaque pallier. Le soleil se levant vers 7 heures et se couchant vers 16-17 heures. Dans les plus grand froid, j’arrive a chauffer toute ma maison ( 450 M carré) de 8-9 heures du matin jusqu’à 16 heures le soir grâce à ces 4 modules. En autant qu’il y est du soleil bien sur. J’ai effectué annuellement des économies de 20%. Faite le calcul si vous brulé disons 2000 litres de mazout par ans. Vous en économisé 400 litres, a 0.50 sous le litre, 200 dollars d’économie. Et je tiens ma maison a plus de 20 degré (pas le choix sinon madame crie lol). Plus longtemps au printemps et l’automne.

Il vous faudra
1- fenêtre double thermos (idéalement) ou 2 fenêtres de même dimensions. Plus longue que large, important.
2- Du bois et contre plaqué
3- De la tôle ondulée (acier a toiture)
4- De la laine minéral (isolation que vous appeler laine de roche je crois?)
5- Deux conduit en acier à air chaud de 10 cm de diamètre.
6- Quelque clou, vis, colle, calfeutrant genre mono.
7- Peinture noir
8- Un petit ventilateur d’ordinateur
9- Clapet anti retour a air.

On va commencer par faire une boite plus grande que vos fenêtres, 10 cm de plus sur chaque coté. A tire d’exemple, mes 4 modules, les fenêtres font 1 sur 2 M. Donc ma boite aura 1,20 M sur 2.20 M, d’une profondeur de 25 cm. On va refaire une boite à l’intérieur de celle-ci de la grandeur de la fenêtre soit 1 M sur 2 M. On va par la suite, peindre en noir la boite intérieure. Et entre la plus petite boite et la plus grande on va remplir d’isolation, sur les 25 cm de profondeur. Attention a ne pas trop serrez l’isolation, il perdrait de son efficacité. On va faire de même sur tout le fond de la boite une bonne couche d’isolation d’environ 10 cm d’épaisseur.

Ensuite il faudra peindre la tôle ondulé en noir, on la taillera pour quel entre dans la petite boite et on y fera deux trou de 10 cm de diamètre. Un en bas a droite et un en haut a gauche. On verra à faire la même chose, exactement à la même place sur le fond de la boite. Il faut ensuite installer des supports dans le fond de la boite juste au dessus de l’isolation et on y placera la tôle ondulé de manière à ce que son poids ne pose pas sur la laine de roche, on la fixe bien en place. On placera par la suite la vitre thermos sur le dessus, on la fixera et l’étanchera avec le mono. Si deux fenêtre il faut prévoir l’espace d’environ 1 cm entre chaque. Pour finir il suffit de placer les deux conduit d’acier par les deux trous jusqu'à la hauteur de la tôle ondulé.

Il ne reset plus qu’à installé le panneau sur un mur extérieur de votre maison. De préférence au sud. On pratiquera deux trou dans le mur pour y faire passer les conduit de ventilation (gaffe les femmes sa crie quand on fait des trous partout mdr), on isolera le tour des conduits et on fera une jolie finition. Il faudra installer par la suite le clapet anti-retour en bas pour éviter d’avoir de la condensation le matin dans votre panneaux et pour finir le petit ventilateur 12 volts 10 cm, EN BAS de façon à ce qu’il POUSSE de l’air dans le panneaux. Pas le contraire la. clind'oeil Pour la taille du ventilo, ca dépendra de la taille de votre panneaux, idéalement l’air devrait sortir a 30 ou 35 degré, plus froid vous poussé trop d’air, vous ne réchaufferais pas assez d’air.

Si vous placé le panneau dans une pièce, il faut bien évidement que la porte soit ouverte pour que la chaleur circule ailleurs dans la maison. Vous pouvez le poser sur le mur (la dame aime pas) ou l’intégrer a celui-ci (c’est ce que j’ai fait). Si vous l’intégrer on dirait une fenêtre teinté tout simplement. Le principe est simple, l’air froid descend et l’air chaud monte. A hauteur de planché votre air est donc plus froid et sera pousser dans le panneau par le ventilateur. Ce dernier réchauffera l’air, en se réchauffant l’air remonte et ressort par le conduit du haut et se déplace dans la maison.

Il est très important de prévoir comment caché le panneau à l’été. S’il est installé en surface du mur on peut le retirer une fois l’été venu. Si il est a même le mur, on peut y installé une toile ou (comme moi) un pan de mur amovible que j’installe et qui cache le panneau comme si il n’existait pas l’été. C’est très important, la température montera dans le panneau l’été, votre vitre se fissurera et il y a des risque que votre panneau prennent feux. Ce n’est pas une blague un des miens a déjà fumé. Lol

Avec du matériel de récup (faite le tour des chantiers, plutôt que payé pour jeter ils seront ravis de donné.) il ne vous coutera même pas 50 euros par panneau. Le gain est réel et sensible et c’est très économique. Imaginé ce qu’ils pourront faire pour vous si ils font ça pour moi au canada. Je ne prends pas de sous pour l’idée, dite juste que ca vient d’un mec génial du Québec. (non non ça vas mes chevilles)


Dernière édition par argoth le Jeu 19 Aoû 2010 - 22:14, édité 1 fois

argoth
Animateur

Masculin Nombre de messages : 3334
Date d'inscription : 16/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par Le_Celte le Ven 20 Aoû 2010 - 9:13

Merci pour les explications sur le "chauffe air solaire", avec une tite photo du résultat ca serai parfait (pas chiant le Celte...)

Le Celte

Le_Celte
Membre Premium

Masculin Nombre de messages : 1237
Localisation : BREIZH
Emploi : webmaster
Date d'inscription : 10/08/2007

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par argoth le Ven 20 Aoû 2010 - 16:19

J'essaye de te faire ca se week end le celte.

________________________________________________________
On hérite pas de la terre de nos parents, on l'emprunte a nos enfants.

Un peuple qui est près a cédez un peu de libérer pour plus de sécurité, ne mérite n'y l'un, n'y l'autre et finira par perdre les deux. Thomas jefferson.


Pas capable est mort hier, il s'essaye est né ce matin.

argoth
Animateur

Masculin Nombre de messages : 3334
Date d'inscription : 16/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par tarsonis le Sam 21 Aoû 2010 - 19:19

Salut j'ai divisé les topics du sujet électricité.
Après coup, ce sera beaucoup plus facile de les retrouver avec le moteur de recherche du forum.
Si tu as un sujet particulier à développer mais dont le topic n'existe pas encore, n'hésites pas à le créer clind'oeil

________________________________________________________
Nous devons apprendre à vivre ensemble comme des frères, sinon nous allons mourir tous ensemble comme des idiots. M. L. K.
Step It Up - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France

tarsonis
Co-administrateur

Masculin Nombre de messages : 7988
Age : 30
Localisation : Est
Loisirs : Randonnée, botanique, bidouillages DIY, médecine, bouquins SF.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par argoth le Dim 22 Aoû 2010 - 17:27

D'accord, merci, mais le titre c'est un chauffe air solaire.

Je vais vous en faire un poste pour un chauffe eau solaire également. Avec photo et plan, parce que c,est pas mal plus compliquer la. Et faut une petite base en électricité et une moyenne en plomberie.

a+

________________________________________________________
On hérite pas de la terre de nos parents, on l'emprunte a nos enfants.

Un peuple qui est près a cédez un peu de libérer pour plus de sécurité, ne mérite n'y l'un, n'y l'autre et finira par perdre les deux. Thomas jefferson.


Pas capable est mort hier, il s'essaye est né ce matin.

argoth
Animateur

Masculin Nombre de messages : 3334
Date d'inscription : 16/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par argoth le Mer 25 Aoû 2010 - 17:26

Chose promise, chose du

Alors avant de se lancé dans la construction d'un chauffe-eau solaire il faut savoir quelque petit truc. Déjà chauffer l'eau ou l'air est plus rentable que de faire de l'électricité par surface. Par exemple, un chauffe eau solaire aura un rendement de 70% de sa surface utilisé. Alors que un panneau photovoltaïque aura un rendement de 18% dans les meilleurs cas. Par contre les panneau PV sont beaucoup plus polyvalent.

En France il existe beaucoup de programme et de subvention diverse, dépendant de la ou vous êtes pour vous aidé a installé une système neuf. Et il peut revenir assez peu cher de s'équiper. L'avantage principale étant que tout est fait par des spécialiste et que ca sera vite fait. Je vous recommande de regarder ce qui est offert dans votre coin et de faire faire des devis. Ensuite vous serez plus a même de comparer si ca vos tous les efforts ou non. Je crois (je crois je suis pas en France clind'oeil ) selon ce que j'ai pu lire que vous pourriez avoir un système pour 2 à 4 personnes, qui jouerais dans les 2000 a 4000 euros TTC.


Pour bien mesurer l'ampleur du projet, il faut aussi savoir si vous ne voulez que fournir votre besoin en eau chaude personnel, (cesi ) ou si vous voulez un système combiné qui ira aussi chauffé vos planché et vos maison par les radiateurs. (SSC).

Par la suite, il faut voir ou vous habité, si il ne fait jamais moins de 5 degré, ou très très rarement. OU si il s'agit d'une résidence secondaire ou vous n'allez que l'été. On pourra installé un systeme qui chauffe directement l'eau avec une possibilité de vidange. Dans ce système, l'eau part du ballon, se rend jusque dans les panneaux ou elle est réchauffer, puis retour au ballon, avec une circulation continu. Ce sont des système hyper simple à mettre en ouvre et les moins couteux. Il n'y a pas de risque de contamination de votre eau par un liquide antigel échangeur de chaleur. Mais, car il y a un mais, votre système sera innopérable lors de température sous zéro et si vous ne l'avez pas vidanger avant que la température descende sous zéro, l'eau vas geler dans le panneaux et faire fendre les tuyaux. Cata garantie. On retrouve ces systèmes dans les secteur ou le climat est très doux, même en hiver. Par exemple Montpellier, on pourra se servir de système semblable pour chauffer l'eau d'une piscine également, puisque utiliser que l'été. On privilégie quand même généralement, les systèmes avec un échangeur.

Lors qu'on vie dans des zone plus froide (canada ^^) IL faut un système avec échange fermer. Je m'explique, on trouvera dans le ballon d'Eau chaude un échangeur de chaleur. (exemple : spiral en cuivre ou bien radiateur, a défaut une simple bar de cuivre) Cette échangeur, sera relier a deux tuyaux, un entrée et une sortie. C'est même tuyaux iront jusque dans les panneaux solaires. On retrouvera a l'intérieur du circuit un liquide antigel qui circulera. IL entre dans le panneaux solaire et se réchauffe, puis il passe au ballon ou il se refroidit en réchauffant l'eau du ballon, puis il retourne faire un tour dans les panneaux. Bien sur le circuit sera plein de façon a ce qu'il y est toujours du liquide qui réchauffe le ballon et d'autre qui se réchauffe. Se système devra être complétement étanche pour évité a tout pris que l'eau soi contaminé. IL existe des liquide antigel spéciaux non toxique pour l'être humain dédier à ces fins.

Ensuite l'endroit ou vous installé votre ballon jouera aussi sur la composition de votre système. Bien entendu plus le ballon est près du chauffe eau, mieux ça sera. Parce que vous perdrez moins de chaleur par vous tuyaux qui iront des panneaux au ballon. Si ils vous êtes possible de placer votre ballon plus haut que vos panneaux solaire alors on parlera d'un système en thermosiphon. Beaucoup plus simple a réaliser, il ne nécessitera pas de capteur électronique et de pompe calculatrice. De plus il fonctionnera sans électricité et les risque de bris sont vraiment très minime. Sinon il vous en faudra , une pompe, des capteurs et un circuit de controle.

Il faut aussi prévoir une système d'appoint, dépendant de comment sera fait votre système dans le meilleur des cas vous pouvez espérer comblé 70% de vos besoin annuel en eau chaude. Nous parlerons de 50 a 60% comme d'une belle réussite. Votre système d'appoint peut être combiné a votre ballon, (exemple : une résistance électrique dans le bas du ballon et le haut une spiral qui vas a vos panneau solaire. Ou bien une spiral dans le bas qui part de votre chaudière a mazout) ou bien vous pouvez avoir deux ballons. L'eau froide entre dans le ballon solaire qui la préchauffe, puis passe au ballon d'appoint (électrique, gaz ou autre).

Il faudra prévoir également l'endroit ou vous installera vos capteur solaire, plus bas que le ballon si on veux un système en thermosiphon. Sinon toujours plein sud, si on a un système ajustable on ajustera l'angle selon la saison. Mais c'est plus rare, les capteurs pour chauffe eau solaire sont généralement lourd et encombrant. Un système fixe est beaucoup plus simple. Dans c'est cas la on privilégia une installation a l'angle d'hiver, pourquoi? Tout simplement, parce que l'été même avec un angle défavorable votre système devrait fonctionner entre 700 et100% de ça capacité et les journées étant plus longue vous ne verrez pas ou peu de différence. Alors que l'hiver avec un angle défavorable vous tomberez a peut être 20% d'efficacité. Ça peut également permette d'évité la sur chauffe des panneaux l'été.

La suite dans un prochain poste, quand j'aurais 5 minutes.

argoth
Animateur

Masculin Nombre de messages : 3334
Date d'inscription : 16/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabrication d'un chauffe air & d'un chauffe eau solaires

Message par argoth le Lun 30 Aoû 2010 - 16:45

Bon alors commençons la fabrication de notre système de chauffe-eau solaire.

Tout d'abord le capteur. Il sera semblable au panneau chauffe air. A ceci dit, qu'on vas lui rajouté un systeme de circulation d'eau. On peut le faire avec des tuyaux de cuivre, des tuyaux d'acier, des tuyaux en plastique noir, même avec des radiateur récupérer. Que vous choisissez un systeme en thermosiphon ou un systeme avec une pompe circulatoire n'influencera pas vraiment la construction de vos capteurs.

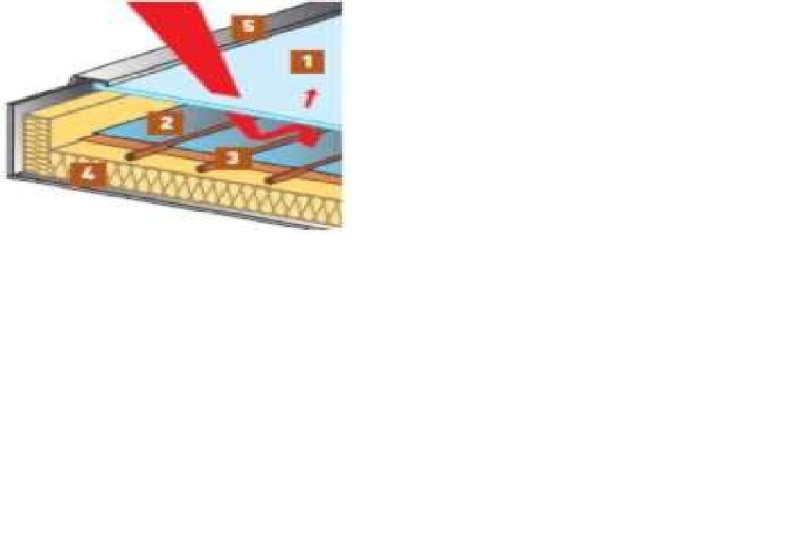

voici de quoi aura l'air un panneaux décomposer.
