Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Mar 13 Fév 2018 - 22:35

Salut à tous !

Voici un tuto expliquant comment fabriquer une pile électrique très peu de moyens en extérieur. Nous alimenterons avec une petite radio FM, et nous terminerons avec une petite astuce qui vous permettra de récupérer du magnésium pur dans vos fonds de tiroir.

@Logan : Si tu arrives à convertir le post en PDF pour le diffuser sur le serveur de Docs -et permettre la lecture hors ligne-, je suis pas contre clind'oeil

Il s'agit d'une petite amélioration de mon précédent article ici :

http://www.le-projet-olduvai.com/t8547-les-piles-diy-du-survivant

J'ai souhaité aller un peu plus loin ici ; vous aurez en effet des valeurs beaucoup plus précises de tension, d'intensité ainsi que les caractéristiques globales de notre pile. En effet, la plupart des expériences proposent les valeurs limites de tension et d'intensité, et multipliant l'une par l'autre pour estimer une puissance maximale. Mais dans la pratique cela ne fonctionne pas du tout, car plus on l’intensité débitée est élevée (plus « on tire » sur la pile), plus la tension s'effondre. Ces deux grandeurs sont intrinsèquement liées.

Nous verrons au travers de ce tuto que de nombreux concepts de chimie et d'électricité interviendront.
En effet, les piles métal-air fonctionnent avec de nombreux métaux. En mode bug-in, je suggèrerais plutôt l'aluminium, très présent dans toutes les habitations, sous forme de papier aluminium, d’emballage de tablettes de chocolat, ou encore de barquettes alimentaires. Un simple rouleau d’une dizaine de mètres permettrait de réaliser des centaines de piles Al-air, dont vous retrouverez les étapes de fabrication via le lien ci-dessus. Le seul facteur limitant sera plutôt le charbon.

Mais en bug-out, c'est à dire dans une situation "nomade", avec des ressources limitées, j'ai voulu proposer une possibilité qui réalise le meilleur compromis, avec ce que bon nombre d’entre nous possède déjà dans son paquetage : le bloc de magnésium.

On a donc un item qui peut faire double-emploi : il aide à allumer un feu (la poudre s'enflamme facilement) mais aussi à réaliser une pile électrique.
Le magnésium a un énorme avantage sur tous les autres métaux pour notre pile : la tension produite est l'une des plus élevées de toutes les expériences DIY réalisables.
Là où avec l'aluminium on produit péniblement 0,7V (1,2V théoriques) et où il faut soit relier plusieurs éléments en série soit ajouter un survolteur, avec le magnésium on peut atteindre une tension théorique de 3,1V !

Dans la pratique, sur le terrain et avec la plupart des électrolytes, nous obtiendrons environ 1,9V à vide. C'est beaucoup plus élevé que la plupart des piles que l'on peut trouver dans les expériences de chimie, comme la pile au citron Cuivre-Zinc.

C'est à dire qu'avec votre "pile de brousse", vous pourriez alimenter directement de petits appareils.
Enfin, je n'ai pas trouvé de tuto similaire sur les différents forums et sites web de notre thématique.
Si je ne me trompe pas, voici donc une première -et "frenchie"- dans le monde survival/bushcraft qui, je l'espère, ajoutera une corde supplémentaire à votre arc.

Il vous faudra :

- Votre bloc de magnésium. Mon modèle est un item d’entrée de gamme acheté 5 euros dans un magasin de rando.

- une électrode de charbon de récup. Une mine graphite de crayon à papier peut tout à fait convenir.

- du charbon actif. Celui-de ce tuto est issu de granulés d'un filtre à air. On peut utiliser tout type de charbon actif : d'aquarium, de masque à gaz, de cartouche filtrante (sans les granules échangeurs d'ions); l'expérience fonctionne aussi très bien en rappant le charbon de l'électrode. A l'extrême, pourquoi pas retenter l'expérience avec du charbon de bois récupéré du prochain barbeuc.

- des fils de connexion.

- un papier filtre à café ou du tissu assez fin.

- un peu de sel et d’eau



En premier lieu, je broie le charbon actif pour réaliser une poudre grossière :



Elle est ensuite enveloppée dans notre papier-tissu avec une électrode au milieu. C'est le même process qu'avec la pile aluminium-air.

L'ensemble est humidifié à l'aide de notre eau salée. J'ai utilisé 4g pour environ 20mL.

L'électrode avec le charbon actif sera la borne positive. Celle avec le magnésium sera la borne négative.



Si l'on analyse un peu la réaction chimique, cela devient évident.

L'électrode négative est appelée Anode (pensez au "n") ; elle va subir l'oxydation du magnésium en fournissant des électrons.
Réaction à l’anode : Mg -> Mg2+  + 2e-

A la cathode, le dioxygène de l'air est réduit en hydroxyde via l'eau de la solution
Réaction à l’anode Cathode: O2 + 2H2O + 4e-  -> 4OH-

Mg2+g et OH- se combinent ensuite pour former de l'hydroxyde de magnésium, un solide blanc insoluble, qui va apparaître progressivement.

Soit l’équation bilan :
2Mg + O2 + 2H2O -> 2Mg(OH)2

Une pile qui fonctionne avec du Magnésium, de l’Oxygène et de l’eau salée

L’électrolyte de notre pile est tout simplement de l’eau salée à 20% (en g/L), c’est à dire à 200g pour 1000mL.
Cela représente environ 4 cuillères à café rases de sel pour une tasse à café d’eau. Ou bien 8 cuillères pour un gobelet en plastique jetable. Il n’est pas nécessaire d’être précis sur ce point, car le sel sert uniquement à rendre l'eau conductrice, et n'entre pas dans la réaction.

Avec notre solution, nous allons humidifier le charbon et la membrane. Il ne faut pas noyer l’ensemble car la réaction nécessite de l’oxygène, qui est apporté par le dioxygène présent dans l’air.

Le magnésium métallique Mg à la surface de notre bloc va être oxydé et se transformer en ion magnésium Mg2+ en perdant des électrons, qui vont être captés par l’électrode métallique. On la nomme « anode » dans le cas d’un générateur car elle fournit les électrons.

Le dioxygène de l’air O2 va être « réduit » au contact du charbon actif en se combinant à l’eau et en consommant des électrons pour former des ions hydroxyde OH-

D’un côté on a un excès d’électrons, de l’autre on a une carence. Si on relie ces deux électrodes avec un fil métallique, on permet aux électrons de circuler, donc on permet aux réactions de continuer. On forme alors tout simplement un circuit électrique.

Passons à la pratique !

Pour tracer la courbe caractéristique de notre pile, j'ai formé un circuit avec une résistance ajustable d'environ 100k. 100k opposent une résistance maximale, donc une intensité minimale tandis qu'au bas de l'échelle, nous descendons à quelques dizaines d'ohms, donc nous obtiendrons une intensité maximale.
J’ai utilisé deux multimètres, l’un permettant de suivre la tension, en mode Voltmètre, l’autre permettant de suivre l’intensité, en mode Ampèremètre.
La tension à vide (force électromotrice) de notre pile est de 1.9V.



Pas mal pour une pile de survie clind'oeil

Ici, c’est à peine moins car il y a en réalité ici 100k aux bornes de notre pile.
Donc, selon la loi d'ohm U = R*I (et I = U/R), une intensité de 19µA, invisible sur ce calibre de l'ampèremètre. J'ai oublié ce point lors de l'expérience...


C'est bien mieux que les piles AlO2, qui arrivent assez péniblement à 0.7V, mais aussi des piles cuivre/zinc que l'on bidouille avec les citrons (0.9V).

Petit rappel :
- une intensité est un débit d'électrons. C'est comme mesurer le débit d'une rivière. L'instrument de mesure - un ampèremètre- se place donc sur le chemin du courant. C'est pourquoi on dit qu'il est "en série" dans le circuit.




- une tension est une différence de potentiel entre deux points et se mesure donc "aux bornes d'un dipôle", ici une résistance.
C'est pourquoi on place l'instrument de mesure -un voltmètre- en parallèle à un composant dans le circuit.



Si l'on souhaite suivre l'évolution des deux paramètres en même temps, il suffit de placer les deux instruments comme suit :

Théoriquement, ces instruments ne perturbent pas le circuit. Cela reste vrai dans la plupart des montages usuels, comme celui-ci.

Mais dès que l'on touche aux circuits oscillants (radio, HF, etc.) ou à forte impédance (alim de compteur Geiger...), ils risquent de les faire un peu dévier.



Puis on réalise des mesures à différentes valeurs d'intensité :

1.81V lorsque ma résistance laisse passer un courant de 1,5mA.


Mesure avec un courant de presque 10mA débité dans la résistance :

etc.

Je suis monté à presque 0.5 ampères, mais la tension est tombée à 0.2 volts !

A noter que faire débiter de fort courant à une pile l’endommage un peu, comme une pile normale. La tension maximale va progressivement décroître avec l’utilisation. Lors de la réaction chimique, de l’eau est consommée et un oxyde métallique est produit.

Si l’on souhaite repartir de zéro, il suffit de nettoyer un peu le bloc de magnésium et de rincer à l’eau claire le charbon. La réaction va continuer tant que le métal, le dioxygène et l’électrolyte sont disponibles.

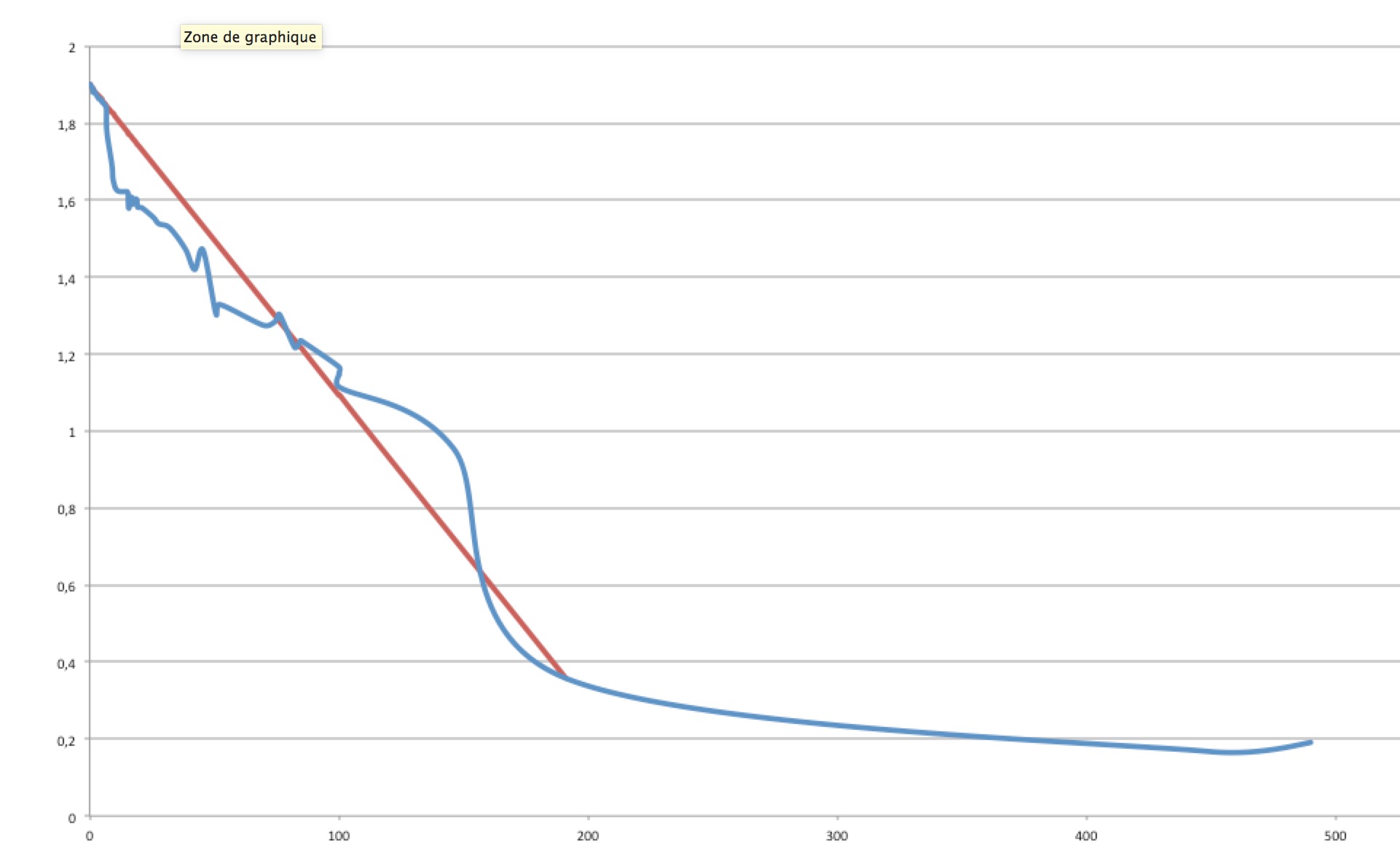

Voici la courbe caractéristique de notre pile, qui représente la tension (en volts, en ordonnées) qui varie selon l'intensité du courant dans le circuit (en milliampères, en abscisses).




On remarque que
- pour les faibles courants, en dessous de 5mA, la tension reste assez stable autour de 1.8V.
- entre 5mA et 100mA, la tension décroît en suivant presque une droite,
- au dessus de 100mA, la tension s'effondre. On s'approche alors d'un court-circuit.

C'est tout à fait normal car la surface des électrodes où se produit la réaction chimique est très petite, à peine 4 cm2 ; on ne peut fournir une quantité illimitée de courant.

Très sommairement et sans entrer dans les détails, notre pile présente une f.e.m (tension à vide), mais aussi une résistance interne, due à ses constituants. C'est comme si on avait une résistance supplémentaire en série dans le circuit, qui va faire d'autant chuter la tension que l'intensité demandée est élevée.

La tension U d'une pile s'écrit en général U = f.e.m - R * I.
A noter que la résistance interne va dépendre de l'électrolyte et de la concentration des ions en solution...mais aussi de la surface des électrodes.

Plus cette surface sera grande, plus notre pile pourra fournir de courant, et donc tenir la charge face à des intensités importantes.

Essayons de calculer R : On va voir qu'elle varie un petit peu au cours de l'expérience.

Pour les faibles intensités, on peut modéliser la caractéristique par U = 1,9- 8*I. La résistance interne est de huit ohms.


Mais à partir de 5mA, on s'éloigne drastiquement de la réalité.

Astuce pour ceux qui utilisent les tableurs : il est quasi-impossible d'avoir une échelle linéaire en abscisse avec les graphiques en mode ligne.
Il faut alors utiliser les nuages de points avec lignes de jonction, ce qui revient quasi- au même !

Avec une échelle linéaire, cet éloignement à la réalité saute aux yeux :



La zone 5mA-100mA sera ainsi beaucoup mieux modélisée par la courbe U = 1,63 - 6*I. La résistance interne est de 6 ohms.


Donc très grossièrement, cette pile a une résistance interne de 6-8 ohms.



Que peut-on espérer de cette pile de brousse ?

L'appareil électrique que je trouve incontournable dans le cadre d'une évacuation ou d'une situation de crise est la radio. On peut suivre l'évolution des évènements et la météo, à l'échelle locale (FM usuelle) mais aussi à l'international (Ondes Courtes, Moyennes et Longues).

Alimentée par deux piles 1,5V, donc 3V puisqu'elles sont reliées en série, cette radio peut en réalité tout à fait se satisfaire de plus d'un volt.
Il faut cependant choisir de l'alimenter directement via les connecteurs de piles car les entrées classiques ont une diode anti-retour, qui fait chuter d'environ 0.7V la tension d'alim.




Notre radio consomme 8.8mA :



Station radio captée à 8h18 :


Expérience commencée à 8h02, filmée à 8h18 (après tous les tests de surcharge et 16 min de radio) et poursuivie jusqu'à 8h33 pour au moins avoir 30 minutes de stats, et démontrer que c'est utilisable en bug out.

Les facteurs limitants de notre pile :
- le magnésium va être corrodé. On perd donc en masse. On peut montrer que cette masse est intrinsèquement liée à l'intensité demandée et à la durée d'utilisation.
- bien entendu, les caractéristiques globales vont dépendre de la qualité du magnésium (et du charbon).
Moins il est pur (si c’est un alliage par exemple), plus on va s'en éloigner.
L'expérience va générer un hydroxyde de magnésium, expliquant pourquoi il faut bien nettoyer la plaque après utilisation.

A quelle vitesse la réaction va-t-elle consommer notre magnésium ?

Un savant calcul permet d’estimer la consommation de magnésium pour fournir les électrons de la réaction.

Un ampère équivaut à 6,24 x 10^18 e/s
10mA  représentent donc 6,24 x 10^16 électrons par seconde.

Un atome de Magnésium qui réagit va produire deux électrons, selon l'équation de réaction à l'anode, donc un courant de 10 mA va utiliser 3,12 x 10^16 atomes de magnésium. (3 avec 16 zéros après)...

Mon expérience ayant duré 30 minutes (1800 secondes), j'ai donc fait réagir 1800 * 3,12 x 10^16 Atomes de magnésium, ce qui représente 5,616 * 10^19 atomes (A)

Nous allons utiliser les moles et masses molaires.
Une mole représente 6,022 *10^23 atomes :  NA, la constante d'Avogadro.

Nous avons donc A/ NA moles, soit  5,616/60220 moles, donc 0,000093258 mole, ou encore 0,093258 millimole (n)

La masse molaire du Magnésium M représente la masse en grammes d'une mole de magnésium. Elle vaut 24.3g/mol
On a une relation simple entre nombre de moles n, masse m et masse molaire : m = M * n

m = 0,093258*24.3 = 2.27
Rappelons que nous étions en millimoles, donc cette valeur est en milligrammes.

Une demi-heure d'utilisation avec une consommation de 10mA va consommer 2.27mg de magnésium. C'est imperceptible à l'échelle de notre expérience, qui d'ailleurs ne montre aucune différence -bien entendu- avec une balance précise au dixième de gramme près.





On peut cependant remarquer que le côté "actif" de l'électrode a bien été un peu attaqué :




Donc globalement -et théoriquement-, la quantité de magnésium consommée par heure sera de 4.5mg pour 10mA.
Ou, de manière condensée, la consommation sera de 4.5mg/h/10mA.

Notre bloc de magnésium pesant 37.6g, une consommation de 10mA peut assurer une autonomie théorique de 8350 heures, soit 348 jours.
Cela représente donc pile d'environ 1,6V et de capacité 83,5Ah....soit environ 133Wh à charge (1,6V).

C'est bien entendu une valeur très théorique, car le magnésium va être rongé non uniformément. Notre électrode va devenir un gruyère, et en dessous d'une certaine épaisseur, elle ne sera plus suffisamment rigide pour conserver son intégrité.
On ajoute à ceci des réactions parasites qui rongent l'électrode au fur et à mesure.

Je pense qu'un facteur 10 serait une bonne estimation de la durée de vie peut importent les paramètres initiaux.
Cela représente tout de même une trentaine de jours.

Juste pour terminer la démonstration, on remarque que si on réalise ce calcul avec une tension idéale (à vide, ce qui n'arrive jamais) de 3.1V, notre bloc présentera énergie de 83.5 * 3.1, soit 258.58 Wh.
Il pèse 37.6g, donc pour 1kg de magnésium, nous pourrions tirer (1000/37.6)*258.58 Wh, soit 6884Wh, ou encore 6.88kWh avec tous mes arrondis en cours de route.
C'est bien la densité énergétique massique donnée par la littérature.

A magnesium-air fuel cell has theoretical operating voltages of 3.1V and energy densities of 6.8 kWh/kg

On retombe bien sur nos piedss clind'oeil

En mode bug-in confiné -ou bunkerisé-, si vous contrôlez attentivement vos réserves d'oxygène, vous pourriez avoir des scrupules à utiliser cette technologie.

Dans quelle mesure une pile MgO2 va-t-elle entrer en compétition avec vos poumons ?

Une molécule de dioxygène va produire quatre électrons. En suivant le même raisonnement qu'avec le magnésium, on peut calculer que l'on a consommé 0,046629 millimole (0,093258/2, vu qu'un atome d'O2 produit deux fois plus d'électrons que de Mg) pour 10mA pendant une demi-heure, donc 0,093258mmol par heure (n) clind'oeil

Pour passer au volume de gaz V, on va utiliser le volume molaire d'un gaz parfait Vm : 22,414 l/mol.
Avec V = n * Vm = 2.09
n étant donné en millimoles, on a un facteur 1000 en jeu, on a donc ici 2 millilitres de dioxygène. Si on veut être picky, on considèrera que cela représente 10mL d'air, avec une concentration à 20% en O2 .

Donc cette pile va consommer 10mL "d'air" par heure par 10mA, soit 240mL "d'air" par jour sous une consommation de 10mA, soit un verre d'air, donc en gros moins qu'une inspiration.
En rappelant que l'on a consommé en vrai 48mL d'O2 , soit moins que le volume d'un paquet de mouchoir, par jour.
Brûler une allumette va consommer plus de dioxygène.

C'est donc tout à fait négligeable, même en environnement confiné, vous pouvez être rassurés !

Pour aller plus loin :

Il s’agit d’une pile tout à fait ordinaire, donc les mêmes règles s’appliquent. Si l’on souhaite une tension plus élevée, il est tout à fait possible de relier plusieurs éléments en série pour additionner leur tension. Ainsi, deux éléments en série (en reliant l’électrode au charbon de la première à l’électrode en magnésium de la seconde, on va former une batterie de piles qui aura une tension de 3,8V. Nous aurons 5,7V avec trois éléments, et ainsi de suite.

Pour les petits et grands :

Fabriquer une pile MgO2 à partir d'un bloc de magnésium est peut être inédit dans les thématiques prepper, mais cette technologie n'est pas totalement inexistante.

Bien qu'elle soit assez rarement documentée pour le public, elle se cache dans des jouets pour enfants, car elle est l'une des seules asuffisament puissante pour alimenter de petits moteurs électriques. Voici donc deux jouets qui raviront vos enfants, tout en leur faisant découvrir la fabrication d’une pile non toxique.

Voici deux coffrets de jeux que j'ai trouvé sur le marché :

https://www.natureetdecouvertes.com/enfant/jeux-construction/jeux-motorises/vehicule-tout-terrain-a-eau-salee- 30148040
Le "véhicule tout terrain à eau salée" :

Très bien conçu, avec une bonne complexité :





et abondamment détaillé tant au niveau de l'assemblage du corps :



que de la pile :


De quoi occuper deux bonnes heures les enfants.
Il y a trois fines plaques de Magnésium de 0.5g chacune, permettant d’alimenter quatre heures chacune le moteur (qui consomme 40mA en régime normal)

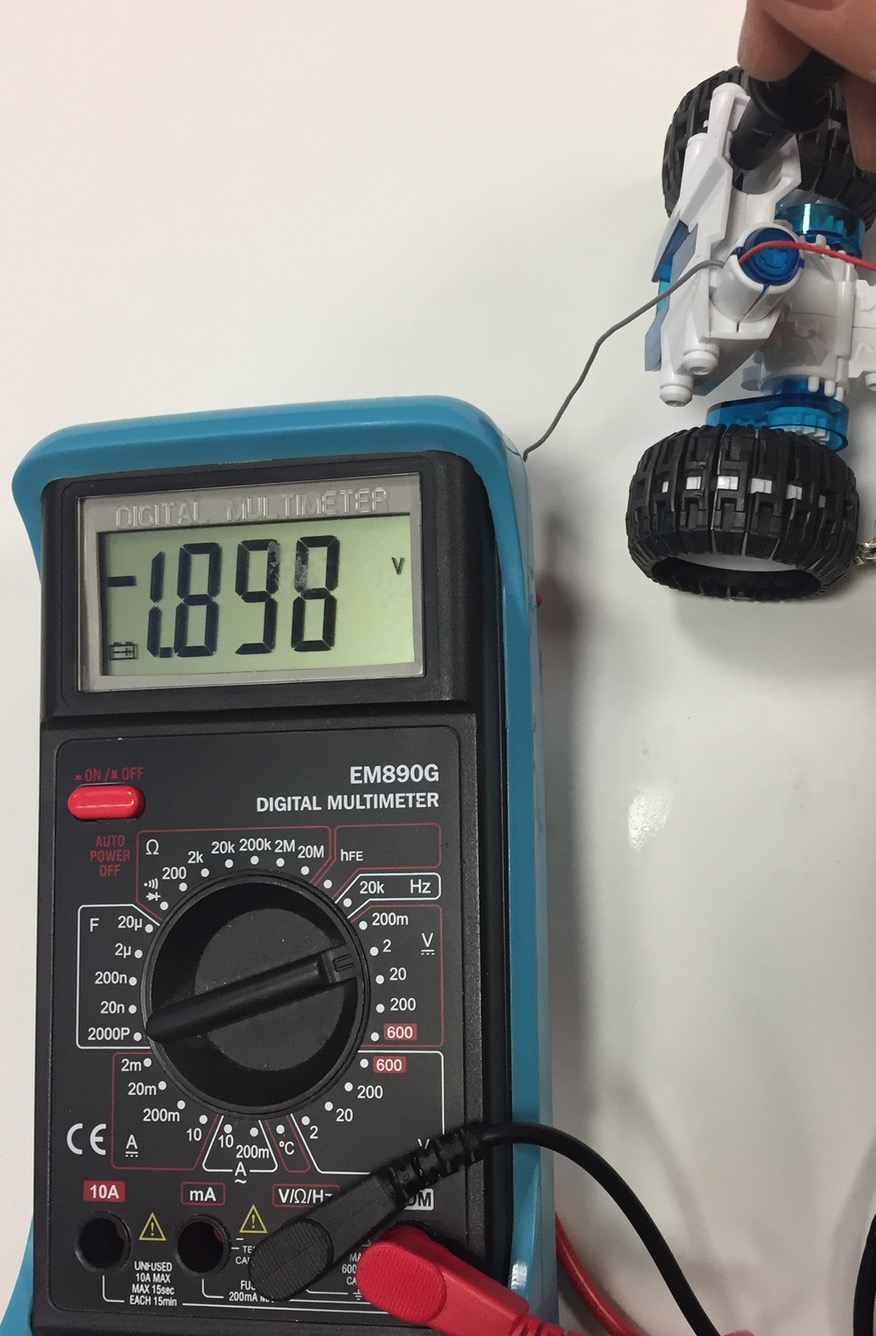

Mesure de la tension à vide :


1,9V : On retrouve exactement la même tension qu'avec notre bloc.

Les plus attentifs auront remarqué que j'ai une tension négative. J'ai interverti les câbles de branchement par inadvertance à plusieurs reprises dans l'expérience...cela ne change bien entendu rien aux mesures.

A charge : Tension : 1.448V, Intensité : 16.9mA



Quand le moteur peine, on augmente la charge (en gros, le rotor tourne moins donc les bobinages réalisent des court-circuits plus longtemps).

A charge importante : Tension : 1.368V, Intensité : 45.9mA





La « voiture à eau salée, aux alentours de 4 euros :
https://www.cdiscount.com/juniors/plein-air/voiture-d-eau-salee-pour-enfants-energie-verte/f-1200442-ite0889123008878.html

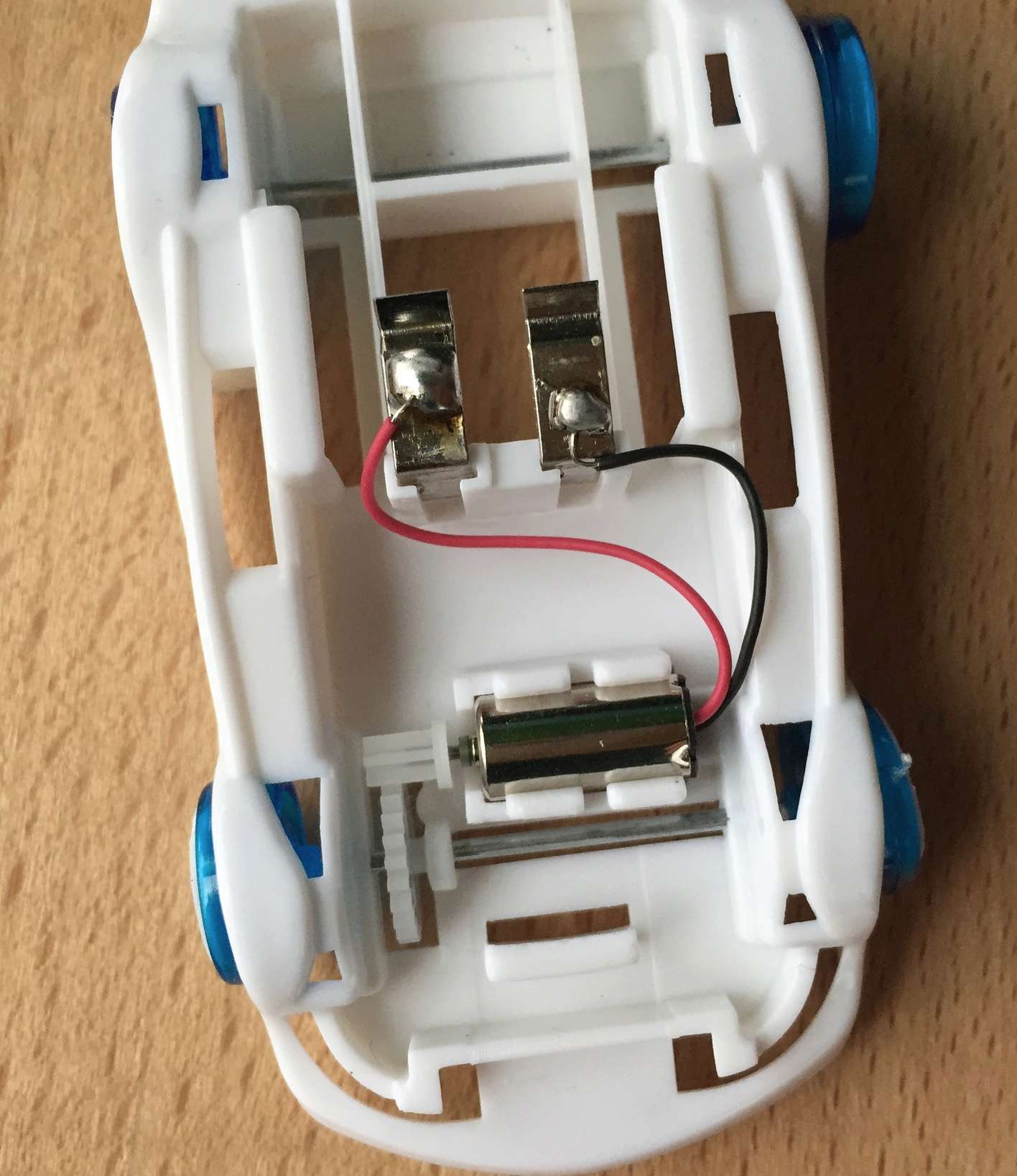

Beaucoup plus simple, avec moins d'explications :






Deux plaques de magnésium de 0.15g chacune.

Amha une copie du précédent projet, car les indications de la pile sont quasi-identiques :






Mais je pense que la qualité du magnésium ou du charbon n'est pas la même car à solution saline identique, je ne suis pas arrivé à dépasser 1,4V.
Encore une fois, la tension ne dépend pas de la surface des électrodes, mais de leur composition, et de celle de l'électrolyte.

J'ai interverti les composés afin d'isoler les biais potentiels, avec solution saline identique. A noter que la permutation du papier buvard n'a pas donné de différence du tout.
La plaque de magnésium A sur le charbon actif B :




Cette plaque A permet une tension de 1,9V avec son électrode de charbon actif A. Avec le charbon B, la tension n'est que de 1,4V. On peut en conclure que la qualité de l'électrode de charbon joue un rôle très important dans la qualité finale.

A la loupe, on constate que la plaque A est beaucoup plus lisse et homogène :



Tandis que le charbon B laisse apparaître quasiment la trame métallique sur laquelle semble collée la poudre.



Il n'est pas impossible que le métal réalise une réaction parasite dans notre pile.
On remarque cependant qu'une électrode de fortune faite d'un charbon de pile et de granulés broyés permet d'atteindre de bons résultats.

La plaque de magnésium B sur le charbon actif A :



C'est déjà beaucoup mieux avec 1,7V, mais cela n'arrive pas exactement à la même tension qu'avec la plaque A.
On peut donc supposer que la qualité du magnésium n'est pas la même, avec toutes les approximations de mon expérience.

Mais réciproquement, si notre bloc acheté pour faire du feu permet d'atteindre 1,9V, cela suppose que le magnésium qui le compose est assez pur.

Ces différentes plaques m’ont permis de vous proposer un test assez simple qui permet de savoir si un blog de magnésium acheté dans le commerce est pur ou non. En effet, beaucoup de retex suspectent que le magnésium serait coupé avec de l'aluminium concernant les versions bon marché.
Si vous réalisez une pile avec ce bloc, alors la tension à vide doit être très proche de 1,9V, sinon, il s’agit sans doute d’un alliage.


Enfin, si on analyse les plaques de magnésium, on remarque qu'elles ne sont pas rongées de la même manière :




La plaque A présente une corrosion répartie sur la surface :




Tandis que la plaque B une corrosion par îlots :



Au microscope, on remarque mieux le phénomène :
A usage égal (au niveau temps et intensité), la plaque A est moins creusée :



Alors que B est parsemée de cratères :



Cela peut être dû à l'électrode de charbon, mais aussi à la qualité du magnésium.

Au final, cette hétérogénéité présente le risque de diminuer sévèrement l'autonomie, dans le sens où l'électrode B devient rapidement un gruyère et perd en rigidité, là où l'électrode A aura une corrosion mieux répartie sur la surface.

Bien que ces jeux fassent l’impasse sur le fonctionnement réel des piles, en suggérant que l’eau salée produit l’électricité, ils proposent une expérience intéressante pour petits et grands qui attisera leur curiosité, mais aussi la compréhension de la finalité des piles : s’il n’y a plus de métal, il n’y a plus d’énergie.

Je n’ai pas de Firesteel ni de plaques de Magnésium ; comment puis-je fabriquer cette pile ?

Nous sommes depuis notre enfance entourés de magnésium quasi-pur sans le savoir.
En effet, les petits taille-crayons que nous manipulions à l’école en sont composés, et permettront à tous d’expérimenter ce projet, sans risque ni investissement.
Tout d’abord, il faut bien différencier l’aluminium du magnésium. La photo ci-dessous présente le bloc de magnésium, et trois taille-crayons, dont un seul en aluminium, qui s’en détache clairement :



Les composants nécessaires pour fabriquer ces piles restent rudimentaires, et se trouveront dans toute habitation : des bouchons de bouteille en plastique, du fil, du charbon actif, un crayon à papier et un filtre à café.



Schéma de conception de notre pile :



Le magnésium semble d’excellente qualité car nos deux piles en série forment une batterie avec une tension à vide de plus de 3.8 Volts.



Cela permet d’alimenter sans souci une LED blanche, dont la tension minimale est souvent de plusieurs Volts.



Comme les taille-crayons au magnésium sont assez purs, c’est une corde supplémentaire à votre arc : en environnement urbain dégradé, ils peuvent faire office de bloc de magnésium pour allumer un feu. Je vous le démontre sur cette vidéo :



Bonne expérience à tous, et n’hésitez pas à partager la vôtre ici ! pouce


Dernière édition par tarsonis le Mer 14 Fév 2018 - 18:39, édité 1 fois (Raison : erreur résistance/diode corrigée ;))

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Wanamingo le Mer 14 Fév 2018 - 1:17

Génial ! Une vraie première. Et j'adore la possibilité de suivre ta pensée, pour vérifier si ça ne risque pas de consommer de l'oxygène, si on retrouve le principe dans des jouets pour enfants etc.

Est ce qu'on peut envisager de brancher un cable USB là dessus pour recharger un téléphone ?
Quid du magnésium dans l'électrode d'un chauffe-eau ?
Est ce que ça marcherait avec un ferrocérium ? (si oui, prépare le buzz !)
Quel est l’intérêt du charbon actif ? (Pour quelqu'un qui ne suit pas toutes les équations...)

Pourquoi tu ne nommes pas la marque du bloc de magnésium ? Ou de ceux que tu as testé ? On pourrait faire un best of. Perso, j'en ai eu qu'un, un CAO tellement pourri (probablement fait d'un autre métal) que j'en ai jamais racheté.

Et dernière question : si cette pile est si économique et avec une capacité de dingue, pourquoi n'est ce pas commercialisé ?
avatar
Wanamingo
Modérateur & animateur

Masculin Nombre de messages : 1366
Date d'inscription : 27/07/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Mer 14 Fév 2018 - 7:27

Salut Wana,
excellentes questions !
Wanamingo a écrit:
Est ce qu'on peut envisager de brancher un cable USB là dessus pour recharger un téléphone ?
Soit en plaçant 4 de ces piles en série, soit en utilisant un joule-thief. Car les téléphones ont besoin de 5V pour charger.


Quid du magnésium dans l'électrode d'un chauffe-eau ?
Possible, tout dépend de sa pureté; si c'est un alliage, la tension risque d'être inférieure. A tester !


Est ce que ça marcherait avec un ferrocérium ? (si oui, prépare le buzz !)
J'ai un peu des doutes car c'est un amalgame de nombreux métaux. Il y a eu des cas où le ferrocérium se rongeait tout seul à l'air libre en générant une poudre jaune bizarre. J'ai l'impression que c'est tout simplement une réaction redox entre les métaux, comme si les électrodes se touchaient, avec dioxygène de l'air disponible, et humidité ambiante en électrolyte.


Quel est l’intérêt du charbon actif ? (Pour quelqu'un qui ne suit pas toutes les équations...)
Il est censé augmenter la surface de contact électrode/dioxygène/électrolyte, et donc augmenter l'intensité disponible. Dans l’absolu, tout ce qui est en carbone assez pur fonctionne (électrode de pile, charbon de bois, crayon graphite, etc. le tout broyé), l'essentiel est d'avoir un composé neutre dans la réaction tout en étant bon conducteur électrique.


Pourquoi tu ne nommes pas la marque du bloc de magnésium ? Ou de ceux que tu as testé ? On pourrait faire un best of. Perso, j'en ai eu qu'un, un CAO tellement pourri (probablement fait d'un autre métal) que j'en ai jamais racheté.
Curieusement, je crois que l'on a la même marque. J'ai acheté le mien au Vieux Campeur 4,90E il y a quelques temps. La lame scie est un peu pourrie, je l'ai ôtée car je préfère gratter avec une petite lime.


Et dernière question : si cette pile est si économique et avec une capacité de dingue, pourquoi n'est ce pas commercialisé ?
Amha, plusieurs points :
- la pile consomme un peu d'eau; il faut en rajouter quelques gouttes de temps en temps (non salée). Ce n'est pas un souci en mode "bushcraft/survie/nomade" mais sans doute un gros pour une pile "domestique".
- L'hydroxyde de magnésium forme un solide blanc qui va un peu ralentir la réaction en recouvrant l'électrode. Il faut la nettoyer de temps en temps. C'est ce qui explique la baisse progressive de tension lors de l'utilisation, bien que dans la pratique, elle peut tenir plus d'une heure en alimentant la radio. Lorsque c'est trop bas, on rince le magnésium et c'est reparti ! Idem, imposer ce détail à l'utilisateur n'en fera pas une pile pratique à l'usage grand public...

Il y a cependant des recherches à ce sujet, car cela pourrait être un sérieux concurrent aux autres technos de piles clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Jeff01 le Mer 14 Fév 2018 - 14:06

car les entrées classiques ont une résistance anti-retour, qui fait chuter d'environ 0.7V la tension d'alim

Tu dois probablement vouloir dire "diode" au lieu de résistance clind'oeil
avatar
Jeff01
Membre

Masculin Nombre de messages : 295
Age : 43
Date d'inscription : 23/06/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Mer 14 Fév 2018 - 18:43

Bien vu, c'est corrigé ! clind'oeil
J'espère qu'il n'y a pas d'autre coquilles, j'ai posté au milieu de la nuit depuis le fin fond de la Russie...UTC+3 dévil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Kyraly le Mer 14 Fév 2018 - 20:32

Priviet tovaritch

Franchement, un tuto complexe mais expliqué clairement.  cheers cheers cheers

Merci
avatar
Kyraly
Membre

Masculin Nombre de messages : 1136
Localisation : Grand Est
Emploi : Industrie
Date d'inscription : 08/02/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Wanamingo le Mer 14 Fév 2018 - 23:04

Je suis à peu près sûr que c'était un CAO. Ca m'avait tellement frustré que j'avais fait des copeaux à la perceuse et même en les allumant au briquet ils ne prenaient pas feu !
avatar
Wanamingo
Modérateur & animateur

Masculin Nombre de messages : 1366
Date d'inscription : 27/07/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Jeff01 le Jeu 15 Fév 2018 - 15:16

J'ai plusieurs allume feu au magnésium de ce type et le rapport qualité prix est très correct. Ils font le job pour allumer un feu, donc ils doivent aussi permettre d'alimenter une radio à l'occasion Smile
Je me suis promis d'essayer ce tuto, mais je n'aurai guère l'occasion avant un bail. S'il n'est pas trop tard je ferai un retex
avatar
Jeff01
Membre

Masculin Nombre de messages : 295
Age : 43
Date d'inscription : 23/06/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Jeu 15 Fév 2018 - 23:31

Kyraly a écrit:Priviet tovaritch
Привет товарищи, depuis le pays où les ICBM peuvent avoir un air de Noël clind'oeil




Franchement, un tuto complexe mais expliqué clairement.
Merci !
C'est en général la trame de la plupart de mes brouillons, ça part d'un truc assez simple, puis j'ai envie de poster "un peu plus complet" avec un travail de fond... si bien que cela devient rapidement un pavé.

Wanamingo a écrit:Je suis à peu près sûr que c'était un CAO. Ca m'avait tellement frustré que j'avais fait des copeaux à la perceuse et même en les allumant au briquet ils ne prenaient pas feu !
As-tu essayé à la lime ? Je trouve les copeaux à la scie bien trop grossiers pour délivrer tout leur potentiel. Peut être que le défaut de CAO est d'être un peu trop dur ?

Jeff01 a écrit:J'ai plusieurs allume feu au magnésium de ce type et le rapport qualité prix est très correct. Ils font le job pour allumer un feu, donc ils doivent aussi permettre d'alimenter une radio à l'occasion Smile
Je me suis promis d'essayer ce tuto, mais je n'aurai guère l'occasion avant un bail. S'il n'est pas trop tard je ferai un retex
Avec plaisir ! Le but est de partager; si d'autres y arrivent, alors le tuto est complet !  clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Jeu 29 Mar 2018 - 8:10

Salut à tous,
le PDF du tuto est maintenant disponible sur la base documentaire Oldu dans la section électricité :
http://oldu.fr/docs/index.php?dir=1_Electricite/&file=Fabriquez_une_pile_de_fortune_avec_votre_bloc_de_magnesium.pdf

Bonne lecture ! clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Kyraly le Jeu 29 Mar 2018 - 20:50

Merci pour le travail que tu abats.  pouce
avatar
Kyraly
Membre

Masculin Nombre de messages : 1136
Localisation : Grand Est
Emploi : Industrie
Date d'inscription : 08/02/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Kyraly le Sam 9 Juin 2018 - 15:46

Très belle mise en valeur de ton article dans le dernier survival magazine.
avatar
Kyraly
Membre

Masculin Nombre de messages : 1136
Localisation : Grand Est
Emploi : Industrie
Date d'inscription : 08/02/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par tarsonis le Sam 9 Juin 2018 - 16:48

Merci ! C'est une longue histoire... clind'oeil
L'article avait été proposé par un des auteurs à l'équipe de rédaction, mais il a été jugé trop long, et c'est normal car il y avait de quoi remplir la moitié du Mag.

Le forum Instinct de survie a pour sa part un partenariat avec le Mag, au travers duquel il peut aussi proposer des articles rédigés par les membres du forum. Comme celui-ci était pile dans les thématiques bushcraft/survie, l'admin d'IDS m'a proposé sa publication dans le prochain numéro.

Cela a été vraiment dur d'épurer et réduire ce tuto pour le faire tenir sur 4 pages (au lieu de 40), photos incluses. J'espère qu'il restera tout de même compréhensible et intéressant pour les lecteurs clind'oeil

________________________________________________________
L'expérience est une lumière qui n'éclaire que ceux qu'elle a déjà brûlés. Cédric Dassas


甩葱歌 - 古箏 - Mia Dolls - Un Mauvais Fils - 25 Years of Zelda - Machinarium - Récapitulatif des projets électroniques - [Chroniques du Bunker de L'Apocalypse] - Projet Geiger - Culture ethnobotanique en France
avatar
tarsonis
Administrateur

Masculin Nombre de messages : 8586
Age : 31
Localisation : Grand Est
Loisirs : Trek, ethnobotanique, électronique DIY, nucléaire, médecine, post apo.
Date d'inscription : 21/05/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Fabriquez une pile de fortune avec votre bloc de magnésium.

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
