Message par Aristote le Ven 2 Déc 2016 - 17:06

Salut,
J'ai remarqué qu'il était difficile de trouver des plans de ruche Dadant 10 cadres avec des cotations très précises, explicites et complètes.
J'ai trouvé sur ce site un exemple de ruche en fichier sketchup que j'ai désossé et coté afin d'en faciliter la construction.

http://ruche.populaire.free.fr/telechargement/ruche_dadant_10_cadres/

Je précise qu'il peut y avoir des erreurs. S'il y a un doute sur une de mes cotations il suffit d'aller dans le site en question et de vérifier la mesure directement avec sketchup version gratuite :
http://www.01net.com/telecharger/windows/Multimedia/creation_graphique/fiches/123948.html

Je commence par le corps de ruche les autres parties suivront en fonction de mes disponibilités.
J'espère juste que les cotations sur les images seront lisibles.
Cordialement à tous  clind'oeil

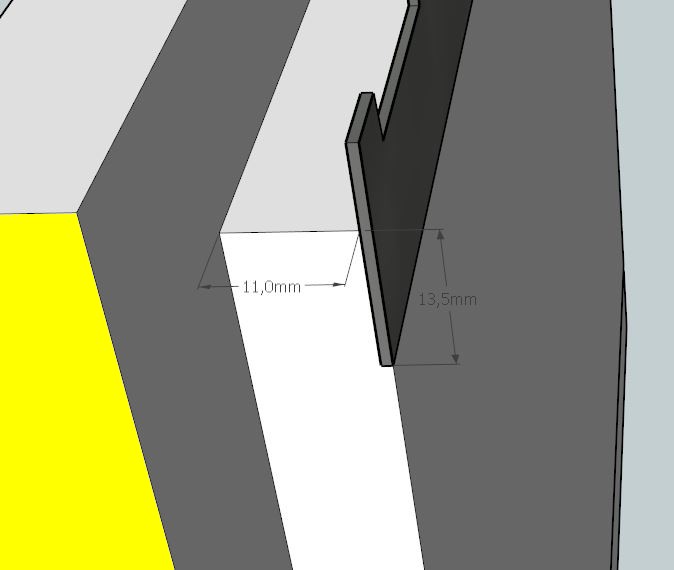

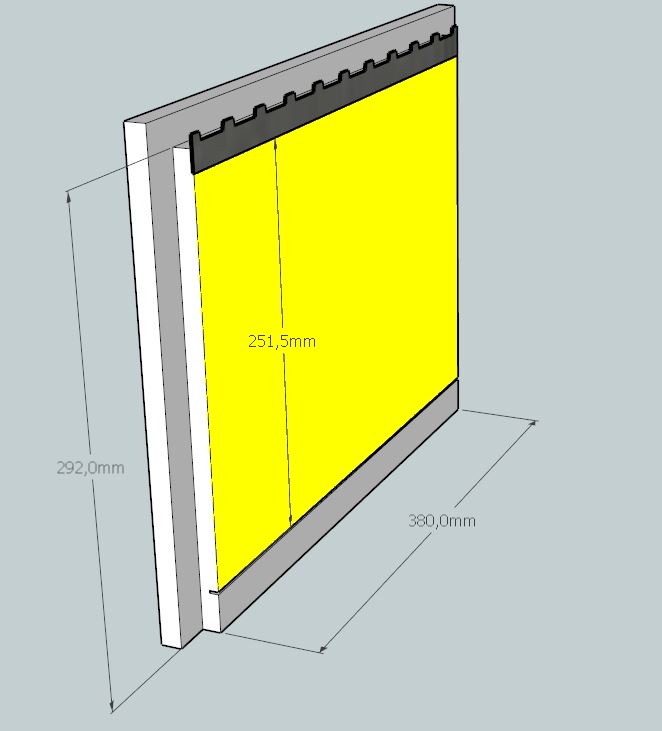

PLAN DU CORPS DE RUCHE :

Plans et cotations d'une ruche Dadant 10 cadres A10
Plans et cotations d'une ruche Dadant 10 cadres A110
Plans et cotations d'une ruche Dadant 10 cadres A210
Plans et cotations d'une ruche Dadant 10 cadres A310
Plans et cotations d'une ruche Dadant 10 cadres A410
Plans et cotations d'une ruche Dadant 10 cadres A510
Plans et cotations d'une ruche Dadant 10 cadres A610
Plans et cotations d'une ruche Dadant 10 cadres A710
Plans et cotations d'une ruche Dadant 10 cadres A810

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Ven 2 Déc 2016 - 17:09

Cadre de corps de ruche :




Plans et cotations d'une ruche Dadant 10 cadres A111
Plans et cotations d'une ruche Dadant 10 cadres A211

Plans et cotations d'une ruche Dadant 10 cadres A311

Plans et cotations d'une ruche Dadant 10 cadres A411

Plans et cotations d'une ruche Dadant 10 cadres A511

Plans et cotations d'une ruche Dadant 10 cadres A611

Plans et cotations d'une ruche Dadant 10 cadres A711

Plans et cotations d'une ruche Dadant 10 cadres A811

Plans et cotations d'une ruche Dadant 10 cadres A910
Plans et cotations d'une ruche Dadant 10 cadres A1010

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Ven 2 Déc 2016 - 17:27

HAUSSE DE CORPS DE RUCHE :


Plans et cotations d'une ruche Dadant 10 cadres A112
Plans et cotations d'une ruche Dadant 10 cadres A212

Plans et cotations d'une ruche Dadant 10 cadres A312

Plans et cotations d'une ruche Dadant 10 cadres A412

Plans et cotations d'une ruche Dadant 10 cadres A512
Plans et cotations d'une ruche Dadant 10 cadres A612

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Ven 2 Déc 2016 - 17:29

CADRE DE HAUSSE :


Plans et cotations d'une ruche Dadant 10 cadres A11
Plans et cotations d'une ruche Dadant 10 cadres A113

Plans et cotations d'une ruche Dadant 10 cadres A213

Plans et cotations d'une ruche Dadant 10 cadres B10

Plans et cotations d'une ruche Dadant 10 cadres B110

Plans et cotations d'une ruche Dadant 10 cadres B210

Plans et cotations d'une ruche Dadant 10 cadres B310

Plans et cotations d'une ruche Dadant 10 cadres B410

Plans et cotations d'une ruche Dadant 10 cadres B510

Plans et cotations d'une ruche Dadant 10 cadres C10

Plans et cotations d'une ruche Dadant 10 cadres C210
Plans et cotations d'une ruche Dadant 10 cadres Cadre_10

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Résilient le Ven 2 Déc 2016 - 17:49

Merci bien, Aristote !

Ayant investi dans une machine à bois cet été, c'était un travail que je m'étais planifié cet hiver. Mais il me manquait les plans...

Bien utile, donc !

________________________________________________________
Il n'y a pas de solution parfaite. Il n'y a que des compromis intelligents.
"Il n’y a pas de bons résultats, mais il y a toujours la possibilité d’un résultat moins mauvais". D. Orlov
"Pessimiste dans l'analyse. Optimiste dans l'action" P. Servigne
Résilient
Résilient
Modérateur

Masculin Nombre de messages : 1461
Localisation : Corrèze.
Emploi : Mes loisirs
Loisirs : Mon emploi
Date d'inscription : 28/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par bricolo le Ven 2 Déc 2016 - 18:10

[url=http://jack.darley.free.fr/Abeilles/Fabrication d'une ruche/Construction d'une ruche.htm]http://jack.darley.free.fr/Abeilles/Fabrication%20d'une%20ruche/Construction%20d'une%20ruche.htm[/url]

il n'y a que trois dimension a respecter
longueur ,largeur et hauteur interne et l'espace entre le cadre et les cotés( - de 6mm elles bouchent +de 9 elles construisent....mesure estimée)
le montage a mi bois n'est pas nécessaire seul équerrage compte
matériel :scie circulaire, marteau ,clou ,equerre
vous pouvez aussi faire des haussettes(2/3 hauteur d'une hausse)avec des barrettes amorces

________________________________________________________
Very Happy fabrique une fusée pour aller sur le soleil __non suis pas fou :j'irais la nuit Laughing
bricolo
bricolo
Membre Premium

Masculin Nombre de messages : 662
Age : 69
Localisation : RPLOB
Emploi : retraité a plein temps
Loisirs : tout ce qui est gratuit
Date d'inscription : 19/01/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Sam 3 Déc 2016 - 18:34

Resilient a écrit:Merci bien, Aristote !

De rien et avec plaisir. Smile

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Lun 5 Déc 2016 - 14:04

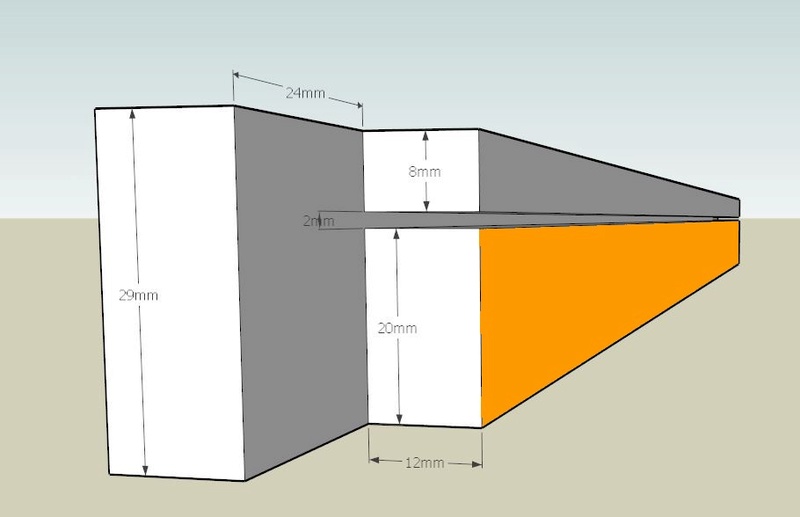

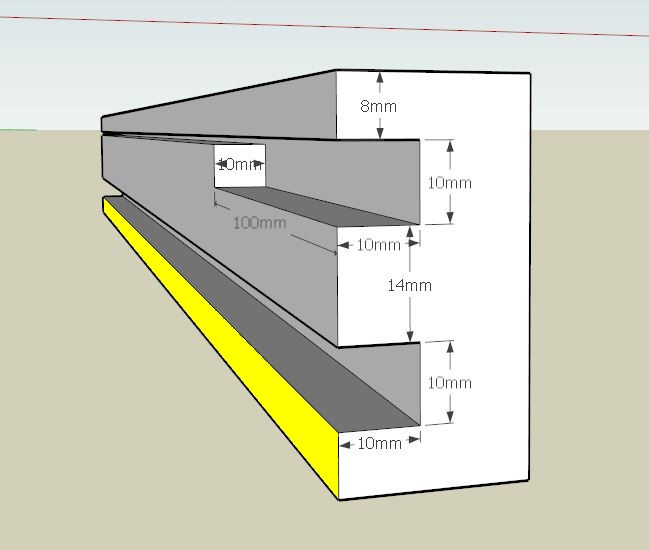

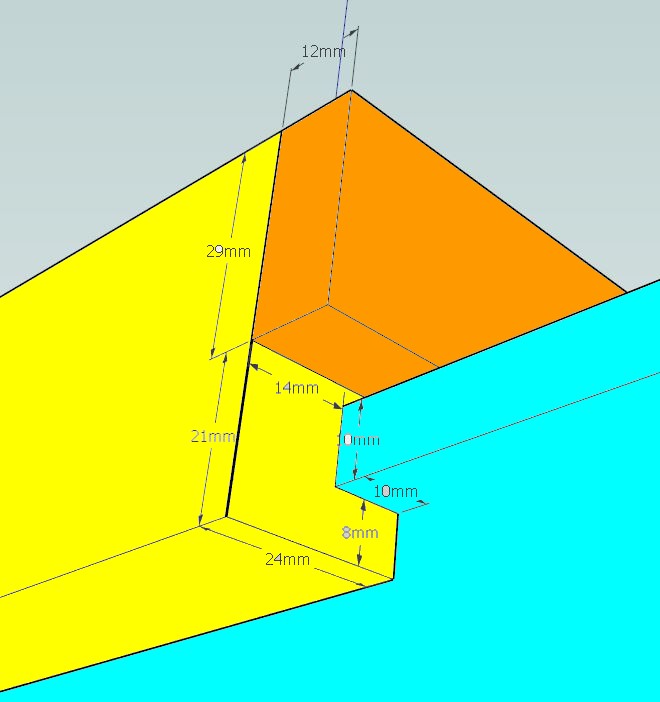

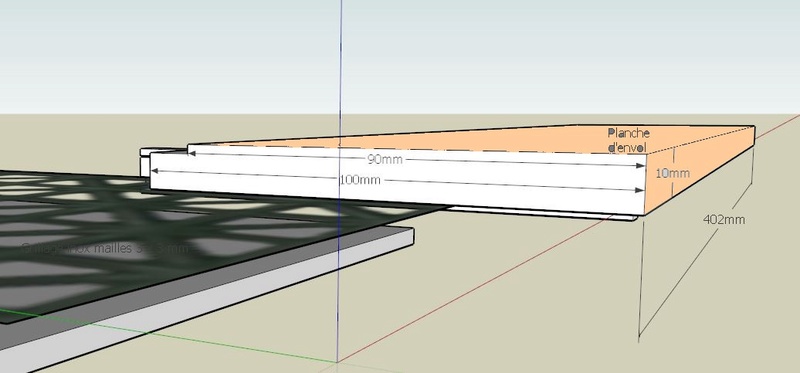

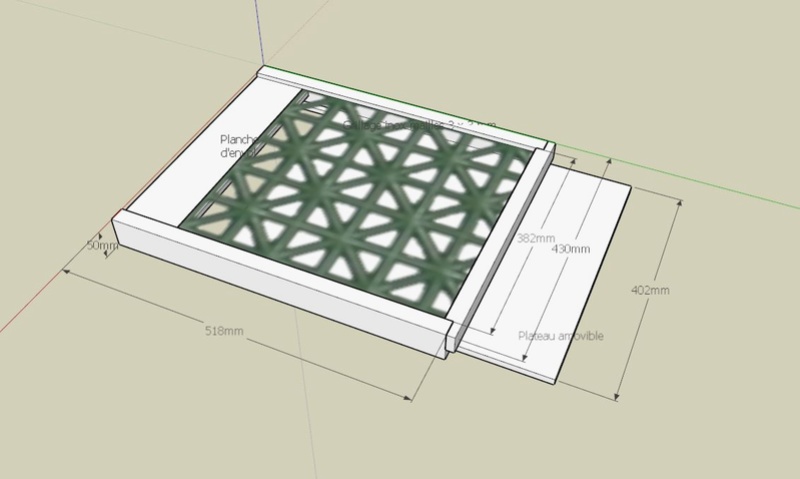

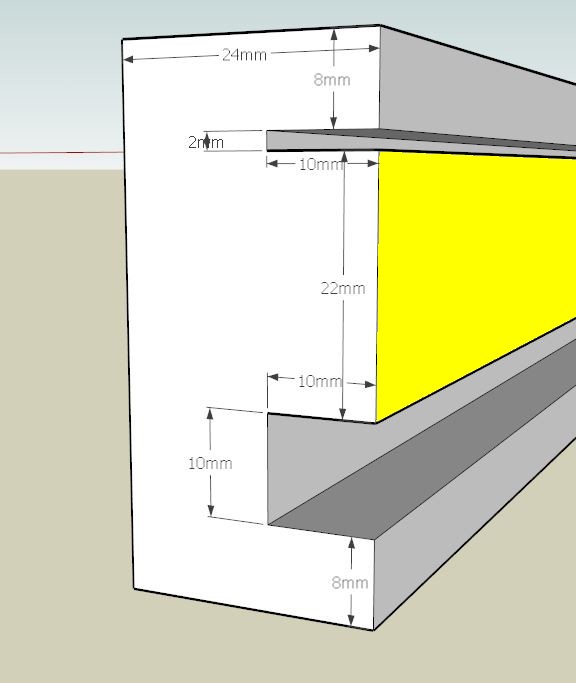

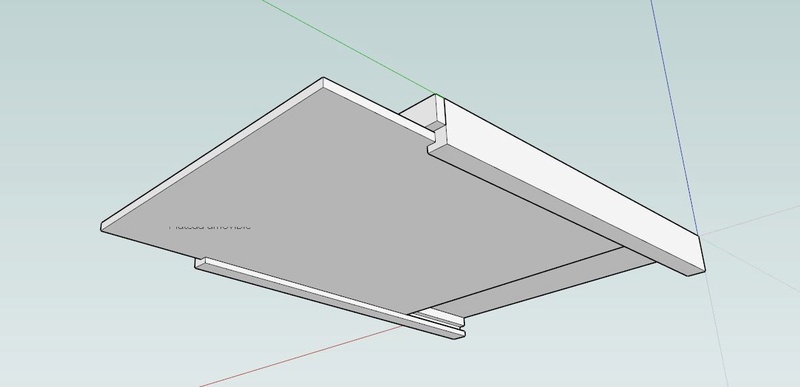

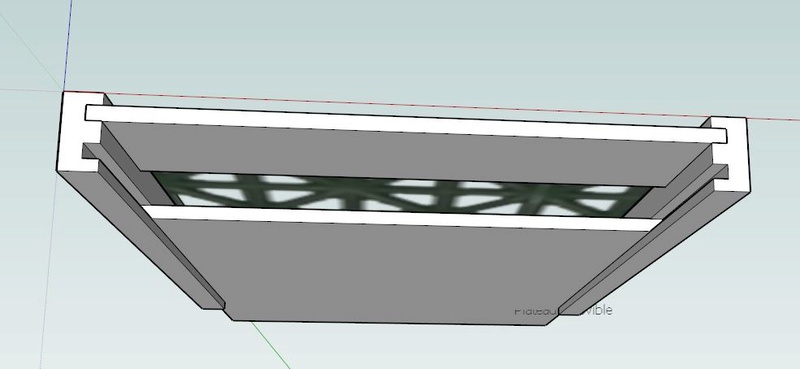

PLATEAU DE FOND + GRILLAGE

Lien pour télécharger le fichier skp :
https://3dwarehouse.sketchup.com/search.html?q=jmb%2024&scoring=t&hl=ru&ct=lc
https://3dwarehouse.sketchup.com/model.html?id=374014b68261872f923a1aae94a9ba22


Plans et cotations d'une ruche Dadant 10 cadres A12
Plans et cotations d'une ruche Dadant 10 cadres B11

Plans et cotations d'une ruche Dadant 10 cadres B111

Plans et cotations d'une ruche Dadant 10 cadres B211

Plans et cotations d'une ruche Dadant 10 cadres B311

Plans et cotations d'une ruche Dadant 10 cadres B411

Plans et cotations d'une ruche Dadant 10 cadres B511

Plans et cotations d'une ruche Dadant 10 cadres B610

Plans et cotations d'une ruche Dadant 10 cadres B710

Plans et cotations d'une ruche Dadant 10 cadres B810

Plans et cotations d'une ruche Dadant 10 cadres B910

Plans et cotations d'une ruche Dadant 10 cadres C11

Plans et cotations d'une ruche Dadant 10 cadres C110

Plans et cotations d'une ruche Dadant 10 cadres C211
Plans et cotations d'une ruche Dadant 10 cadres C310

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Patrice91 le Mer 7 Déc 2016 - 17:02

Salut. Une raison précise pour laquelle tu as choisi Dadant?

Patrice91
Membre

Masculin Nombre de messages : 173
Date d'inscription : 27/11/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Aristote le Mer 7 Déc 2016 - 20:14

Patrice91 a écrit:Salut. Une raison précise pour laquelle tu as choisi Dadant?

C'est la ruche la plus utilisée en France. C'est donc pour avoir un matériel standardisé.
Mais je ne suis pas contre dans l'avenir d'essayer d'autres types de ruche comme par exemple la ruche ronde divisible.

https://youtu.be/xY84h-DD7BM

Mais pour l'instant comme je suis "newbee", je préfère rester dans le standard pour me faciliter les choses. En effet, si tu achètes un essaim chez un pro, tu as plus de chance de tomber sur des cadres en Dadant.  clind'oeil

________________________________________________________
“Plus un homme est bête et moins l'existence lui semble mystérieuse.” Arthur Shopenhauer
"Moins on pense, plus on parle" Montesquieu
Les choses nécessaires coûtent peu, les choses superflues coûtent cher. Diogène
Aristote
Aristote
Modérateur

Masculin Nombre de messages : 3694
Localisation : Planète Terre
Loisirs : Oenophile et trollicide
Date d'inscription : 08/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Plans et cotations d'une ruche Dadant 10 cadres Empty Re: Plans et cotations d'une ruche Dadant 10 cadres

Message par Patrice91 le Jeu 8 Déc 2016 - 15:33

Oui, je me doutais de la réponse. Smile
Moi aussi j'ai une ruche depuis deux ans. J'ai opté pour Warré qui, d'après ce que j'avais lu est la ruche la plus facile à mener et la plus proche du mode de vie de l'abeille (pas de cadre, pas de fil, pas de cire gaufrée, plus petite, plus facile à "chauffer" en hiver). Y'a plein de vidéos sur Youtube d'ailleurs.
J'avais trouvé les ruches sur le bon coin, fabriquée par un amateur éclairé. Maintenant que j'en ai, je peux les reproduire facilement moi-même. Les essaims aussi viennent du bon coin, par des apiculteurs warré.
J'avais deux essaims au départ mais le premier est mort au bout de quelques semaines. Le second vit toujours mais n'a encore rien produit à cause de la météo complètement folle et des saloperies qu'on déverse partout...
J'éspère, malgré tout, un jour manger mon miel.
Allez, j'arrête de raconter ma vie. @+
